RAM 320.111 Kurzanleitung

---------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------
• Temperaturregler mit Zweipunktausgang
• Sollwertbereich –15...+60°C
Zur Temperaturregelung durch Schalten eines Brenners, einer Pumpe, Kälte-
maschine (Ein-Aus) oder eines Motorventils, einer Klappe (Auf-Zu) u. Ä. Ferner
für verschiedene Steuerungs- und Überwachungsaufgaben.
Beschreibung
Die Geräte sind komplett mit Stromversorgung, Elektronik und Ausgangsrelais
in einem kompakten Kunststoffgehäuse für Tragschienenmontage aufgebaut.
Der Regler vergleicht die gemessene Temperatur mit dem eingestellten Soll-
wert und schaltet dementsprechend das Relais. Der Kontakt ist als potential-
freier Umschalter hoher Schaltleistung ausgeführt.

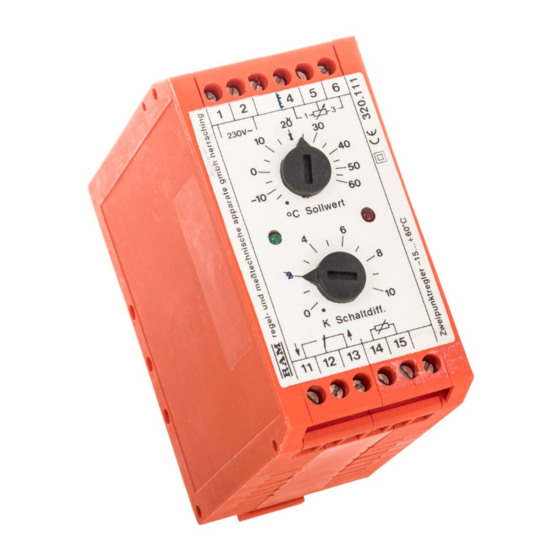

An der Gerätefront befinden sich Einstellknöpfe für den Reglersollwert und die
Schaltdifferenz, ferner LEDs zur Anzeige des Reglerbefehls wärmer-kälter. Bei
Bedarf ist ein Sollwertfernversteller anschließbar.
Einstellung

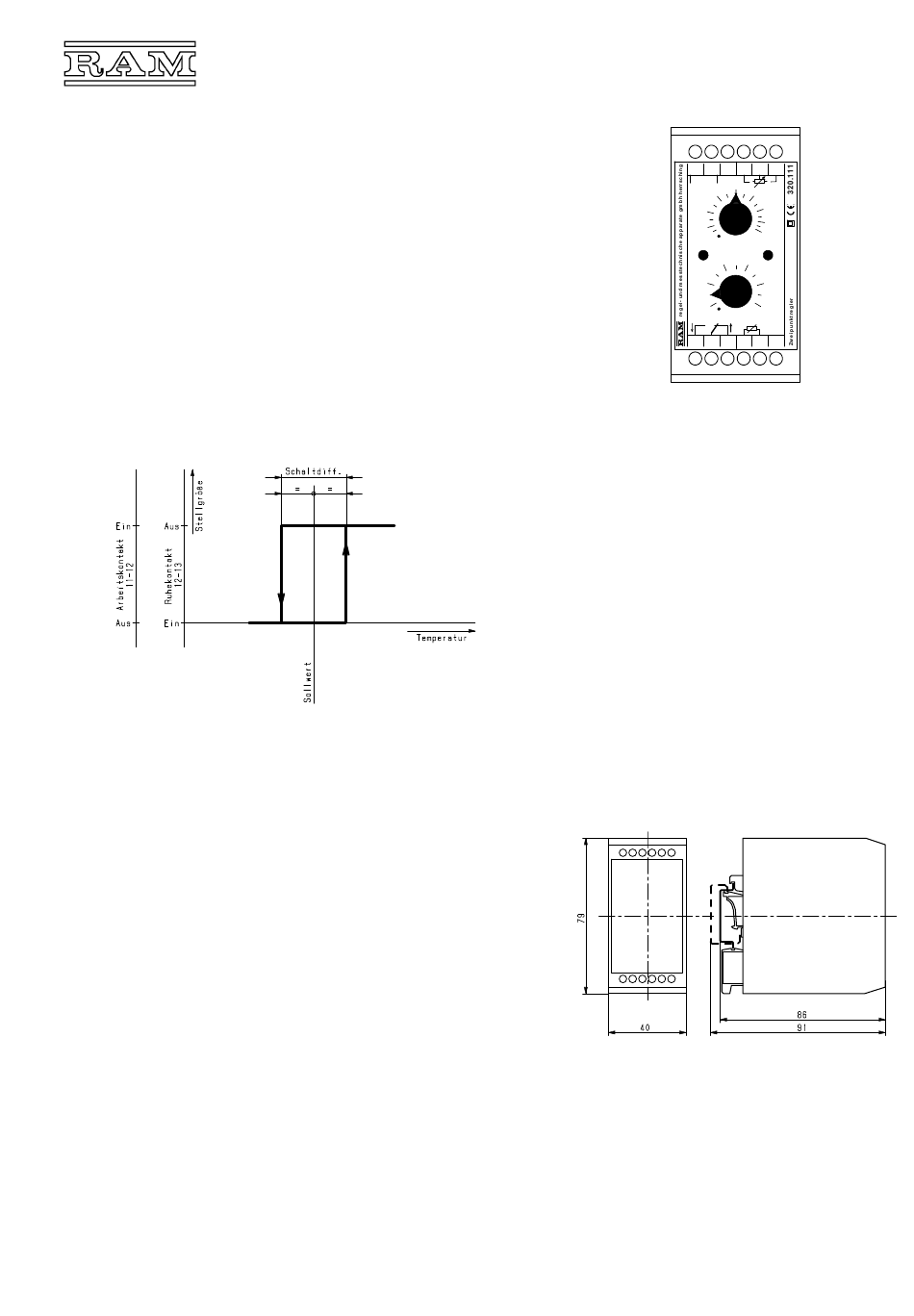

Die Abbildung veranschaulicht die Bedeutung der Einstellknöpfe:
Sollwert – Schaltpunkt bei Schaltdifferenz = 0,
Schaltdifferenz – Abstand der Schaltpunkte.
Bei Anschluss eines Sollwertfernverstellers ist der Regler-Sollwert auf Marke
(20°C) zu stellen.
LED-Anzeige
rot – Regler verlangt höhere Temperatur
(Heizung Ein bzw. Kühlung Aus)
grün – Regler verlangt niedrigere Temperatur
(Heizung Aus bzw. Kühlung Ein)
---------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------
11.12.02
RAM Regel- und Messtechnische Apparate GmbH, Herrsching
Zweipunktregler
1 2 4
230V~
20
10
0
-10
°C Sollwert
4
2
0
K Schaltdiff.
11 12 13 14 15
Ausschreibungstext
RAM-Zweipunktregler Type 320.111.
Elektron. Temperaturregler mit einstellbarer Schaltdif-
ferenz und Anschlussmöglichkeit für Sollwertfernver-
steller.
Kunststoffgehäuse 79x40x84mm
Schienenmontage, Schutzart IP 20, Netzanschluss
230V~.
Sollwertbereich –15...+60°C.
Technische Daten
Netzanschluss 230V±10%, 50/60Hz, ca. 2VA
Umgebungstemperatur 0...+50°C
Schutzart IP 20
Gewicht 230g
Einstellbereiche
- Sollwert –15...+60°C
- Schaltdifferenz 0...10K
Ausgang potentialfreier Umschalter
- Schaltleistung 250V/5A, 500VA induktiv
Maßbild
Montage
Die Geräte sind für Schaltschrankeinbau vorgesehen.
Sie können durch Aufschnappen auf eine 32mm- oder
35mm-Tragschiene befestigt werden.
320.111
5 6
1 3
30
40
50
60
6
8
10
für
