3.3. Ersatzteile:
Sicherung 16AT
3.4. Software (Optional):
Fernsteuer und Datenbanksoftware Power-Remote-POWERTEST 3P
4. Anschlüsse und Bedien-, Anzeigenelemente
1
18
15
6
1. 32 A CEE Drehstrom Anschlussstecker
2. 32 A CEE Drehstrom Prüfdose
3. 16 A CEE Drehstrom Prüfdose
4. 32 A CEE Drehstrom Stecker für die Verlängerungsleitungsprüfung
5. 16 A CEE Drehstrom Stecker für die Verlängerungsleitungsprüfung
6. Kaltgerätestecker für die optional separate Geräte-Hilfsversorgung (normal nicht
angeschlossen)
7. Kaltgerätestecker für die Verlängerungsleitungsprüfung
8. Schuko Prüfdose
9. Schuko Stecker für die Verlängerungsleitungsprüfung
10. LCD Display 128x64 Punkte hintergrundbeleuchtet
11. Menütasten zur Bedienerführung
12. Alphanumerische Folientastatur zur Stammdateneingabe
13. Gelbe GND Buchse verbunden mit den Schutzkontakten der Prüfdosen
14. Sondenanschlüsse Force (rot) und Sense (schwarz)
15. Serielle Schnittstelle für den PC-Anschluss und für den Anschluss eines optionalen
Barcodelesers.
16. Grüne Gut-Lampe signalisiert eine bestandene Prüfung
17. Rote Fehler-Lampe signalisiert eine nicht bestandene Prüfung
18. Phasenkontrolllampen signalisieren das Netzpotential bei eingeschaltetem internen Netzschütz
19. Phasensicherungen L1, L2, L3 für die 16A Prüfdosen (nur Ersatzsicherungen des Herstellers
verwenden, es besteht Brandgefahr)
5
4
2
3
19
14
7
8

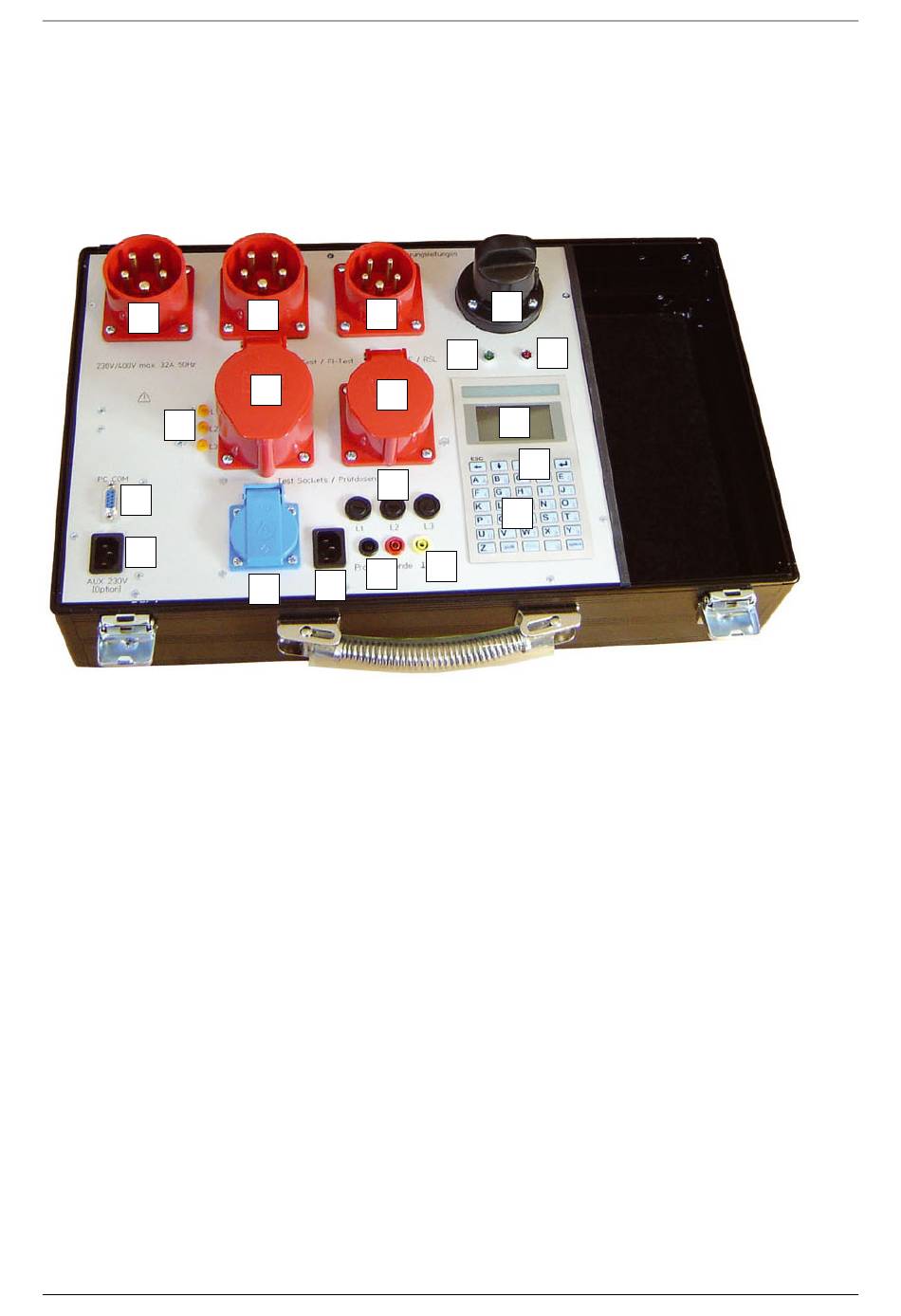

Bild 2
9
17
16
10
11
12
13
6
