Amprobe 2032-D Bedienungshandbuch

Leitungssucher
Vorschau ausblenden

Werbung

Verfügbare Sprachen

Verfügbare Sprachen

Quicklinks

Diese Anleitung herunterladen
AT-2032
Cable Locator
Users Manual
• Bedienungshandbuch
• Manual de instrucciones

Werbung

loading

Verwandte Anleitungen für Amprobe 2032-D

Inhaltszusammenfassung für Amprobe 2032-D

  • Seite 1 AT-2032 Cable Locator Users Manual • Bedienungshandbuch • Manual de instrucciones...
  • Seite 3 AT-2032 Cable Locator Users Manual ©2008 Amprobe...
  • Seite 4 Contents ..........................Page Limited Warranty and Limitation of Liability Repair ............3 In-Warranty Repairs and Replacement – All Countries............3 Non-Warranty Repairs and Replacement – US and Canada ..........4 Non-Warranty Repairs and Replacement – Europe ............4 References marked on instrument or in instruction manual:..........5 Einleitung / Lieferumfang ....................6 Transport and Storage ......................6 Operator´s Safety ......................7...
  • Seite 5 Limited Warranty and Limitation of Liability Your Amprobe product will be free from defects in material and workmanship for 2 years from the date of purchase. This warranty does not cover fuses, disposable batteries or damage from accident, neglect, misuse, alteration, contamination, or abnormal conditions of operation or handling.
  • Seite 6 Non-Warranty Repairs and Replacement – US and Canada Non-warranty repairs in the United States and Canada should be sent to a Amprobe Service Center. Call Amprobe or inquire at your point of purchase for current repair and replacement rates. In USA...
  • Seite 7 References marked on instrument or in instruction manual: WARNING The instruction manual contains information and references necessary for safe operation and maintenance of the instrument. Prior to using the instrument (commissioning / assembly) the user is kindly requested to thoroughly read the instruction manual and comply with it in all sections. Failure to read the instruction manual or to comply with the warnings and references contained herein can result in serious bodily injury or instrument damage.

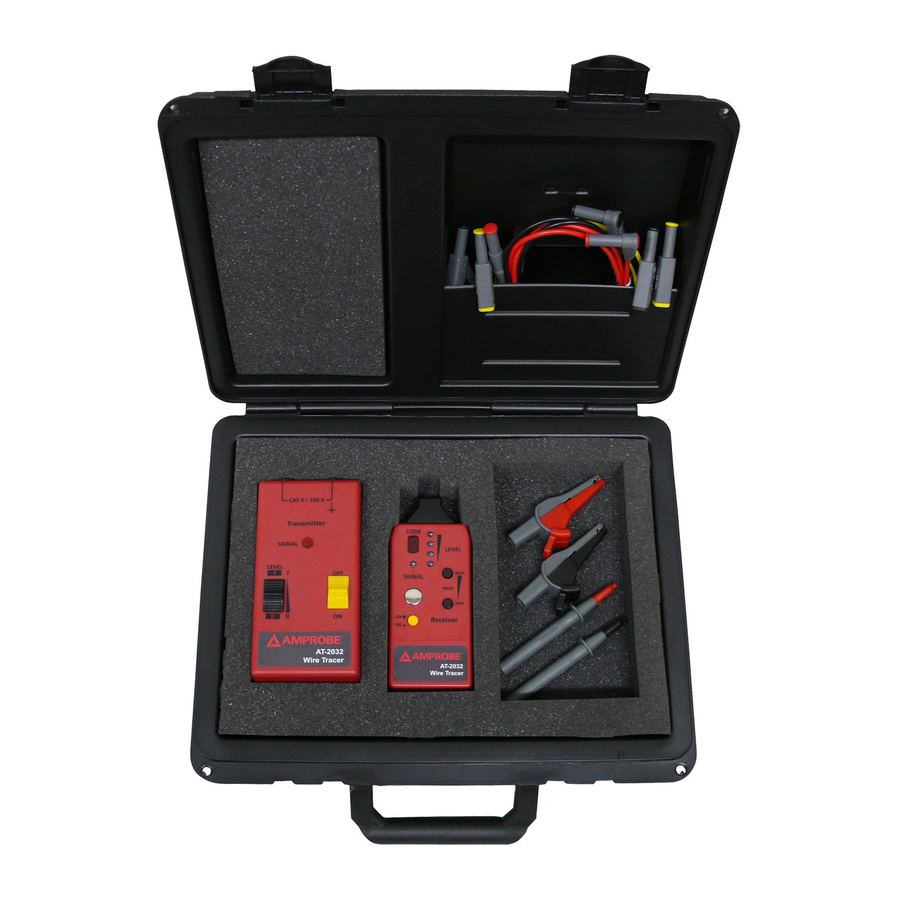

  • Seite 8 Product Description/Scope of supply The Cable Locator consists of a transmitter and a receiver. The Cable Locator is characterized by the following features: • Finding conductors in walls, conductor interruptions, short-circuits in conductors • Detecting fuses and assigning current circuits •...
  • Seite 9 Operator´s Safety WARNING • The AT-2032 has been designed and checked in accordance with the safety regulations for Electronic test and Measurement and left our factory in a safe and perfect condition. In order to maintain this condition and to ensure safe operation, the operator must respect the ref- erences and warnings contained in this instruction manual.
  • Seite 10 Theoretical functional principle The Cable Locater consists of a transmitter and a receiver. The signal generated by the transmitter consist of a modulatet current. Generating a magnetic field arround a conductor , see figure 1. This electromagnetic field arround the conductor induces a voltage in the receiver coil.
  • Seite 11 Operating elements Transmitter 1) Terminal 2) Terminal 3) Display transmitter 4) Signal intensity setting "LEVEL I" and "LEVEL II" 5) Power switch on/off Receiver 1) 7-segment display for indication of line number, receiver battery condition, battery condition transmitter (display "L" for low battery) 2) LED row for display of signal intensity received (luminous row)
  • Seite 12 There are several possibilities for a Cable Locator in complete cir- cuits: 1st Possibility (one pole application) Connect the transmitter to only one conductor. In this operational mode, the transmitter is supplied by the bulild-in battery. Due to the high-frequenzy signal generated by the transmitter, only one single conductor can be located and traced.
  • Seite 13 Important Application In order to sucessufull work with this instrument, you have to try the varios tracing possibilities at an approproate location within your surrondings. For example , try with detecting line interruptions. Before using the instrument , insert the supplied batteries For our example, we advise you to take a piece of a plastic-sheathed cable NYM 3 x 1,5 mm2, for example.
  • Seite 14 NOTE: By touching the contact electrode „7“ the sensitivity range is increased to factor 1.5. Attention: The switching with button 4 from »LEVEL I« to »LEVEL II« the sensitivity of the Distance is increased up to factor 5 - 6.
  • Seite 15 Line interruptions in walls and floors 1. In open circuits (single-pole application): Finding and tracing of lines, sockets, junction box, switches, etc. for house installations. Finding of bottlenecks, kinking and bucklings and obstructions in installation pipes by means of a metal coil. Finding of sockets, switches etc.
  • Seite 16 Detecting short-circuits or during wire sorting, i.e circuits with or wihout voltage 2 . In complete circuits: (double pole application) Voltgage-free circuits are directly supplied by the instrument battery. In live circuits , the transmitter is supplied directly by the circuit connected. Switching from battery voltage to circuit voltage is carried out automatically.
  • Seite 17 The reach will be improved when seeking the tension Example 1 (dual-pole application) The reach will be improved when seeking the tension: If the transmitter is attached at the phase and the neutral coil directly gets lost the signal in the line going parallelly to and back (see figure).
  • Seite 18 Locating and tracing of lines, sockets, switches and junctions in house installations circuits. Example 2 (one-pole application) The fuse must be removed during this example. NOTE: By touching the contact electrode „7“ the sensitivity range is increased to factor 1.5. Tracing depth approx.
  • Seite 19 Locating of line interruptions Example 3 (one-pole application) NOTE: By touching the contact electrode „7“ the sensitivity range is increased to factor 1.5. Tracing depth approx. 0 . . . 40 cm. Requirements: 1) The circuit must be dead. 2) All lines which are not required must be conneted to the auxiliary ground in accordance with figure 3.
  • Seite 20 Locating of bottlenecks (obstructions) in installation pipes. Example 4 (single-pole application) NOTE: By touching the contact electrode „7“ the sensitivity range is increased to factor 1.5. Tracing depht approx. 0. . . 40 cm Requirements: 1) Any circuits in the pipe must be dead and grounded. 2) Connect transmitter to the metal coil and auxiliary ground according to figure 4.
  • Seite 21 Locating of short-circuits in conductors EXAMPLE 5 (dual-pole application) NOTE: By touching the contact electrode „7“ the sensitivity range is increased to factor 1.5. Tracing depth approx. 0 . . . 5 cm. Requirements: 1) Any existing circuits within the cable must be voltage-free. 2) Connect transmitter in accordance with Figure 5.
  • Seite 22 Locating Fuses Example 6 (dual-pole application) When connecting in live circuits, the safety prescriptions must absolutely be respected. Insert into the current circuit of a multifamily residential structure flat within a socket between L1 and N and switch the transmitter to „LOW“. You may assign the signal in the secondary distribution and main distribution by transmitter pre-setting „LOW“.
  • Seite 23 Locating a complete house wiring Example 7 (single-pole application) NOTE: By touching the contact electrode „7“ the sensitivity of the range is increased up to factor 1.5. ATTENTION: For security reasons, the system must not be live ! Practical application example In order to determine all electrical lines of a house within one working process, proceed as follows: Remove the bridge in the main distribution between „PE“...
  • Seite 24 Precise locating of line interruptions using two transmitters Example 8 (single-pole application) NOTE: By touching the contact electrode „7“ the sensitivity range is increased to factor 1.5. When locating a line interruption using one transmitter to feed from one conductor end, the location of interruptions may not be precisely located in case of bad conditions due to a field disturbance.
  • Seite 25 Conditions: 1. The current circuit must not be live. 2. All lines not being used must be connected to the auxiliary ground as shown in the figure. 3. Connect both transmitters as shown in the figure. 4. Proceed as described in the application example. The ground connected to the transmitter and to the wires not being used can be as follows: an auxiliary ground, an orderly connected ground contact of a home office socket, or an orderly grounded water pipe.
  • Seite 26 Error detection for a electrical floor heating. Example 9 (single-pole application) NOTE: By touching the contact electrode „7“ the sensitivity range is increased to factor 1.5. Note: If a shield mat or shield wiring is located above the heating wires, no ground connection ( ) may exist.
  • Seite 27 Following lines with higher location depth. Example 10 (dual-pole application) Conditions: 1. The current circuit must not be live. 2. Connect the transmitter in compliance with the figure. 3. The distance between go-and-return line must be minimum 2.0m to 2.5m or more. 4.
  • Seite 28 Tracing installed water and heating pipes. Example 11 (single-pole application) ATTENTION ! For safety reasons the electrical system must not be live ! NOTE: By touching the contact electrode „7“ the sensitivity range is increased to factor 1.5. The following has to be respected: The line to be located must be separated from the equipotential bonding.
  • Seite 29 Detecting the direction of water and heating pipes already installed EXAMPLE 12 (single-pole application) NOTE: By touching the contact electrode „7“ the sensitivity range is increased to factor 1.5. Tracing depth approx. 0. . . 40 cm Requirements: 1) The respective water and heating pipes must be suuitable grounded. 2) Connect transmitter according to figure 7.
  • Seite 30 Sorting or determination of conductors already installed EXAMPLE 13 (dual-pole application) Tracing depth approx. 40 cm Requirements: 1) Any exisiting circuits within the cable must be voltage-free. 2) The lead terminals must be twisted and electrically connected between each other. 3) You need several transmitters, with different transmitter signals (A to F or 0 to 9).
  • Seite 31 Maintenance When using the instrument in compliance with the instruction manual, no special maintenance is required. Cleaning If the instrument is dirty after daily usage, it is advised to clean it by using a damp cloth and a mild household detergent. Prior to cleaning, ensure that the instrument is switched off and disconnected all external circuits.
  • Seite 32 Battery Replacement WARNING • Prior to battery replacement, disconnect the instrument from all connected measurement circuits. • Only use batteries in compliance with the specifications of the technical data section, 1.5 V type IEC LR6 (Size AA/ Mignon) . • Never try to disassemble battery cells. Never throw a battery into fire as this could lead to an explosion.
  • Seite 33 Technical Data Transmitter Voltage range 0 – 250 V AC/DC Switching distance »LEVEL I« / »LEVEL II« Transmitting frequnezy quarz stable 125 kHz Transmission principle bit serial with test bit Temperature range – 10°C up to + 40°C Humidity max. 95 % relativ Hight above MSL up to 2000 m Display...
