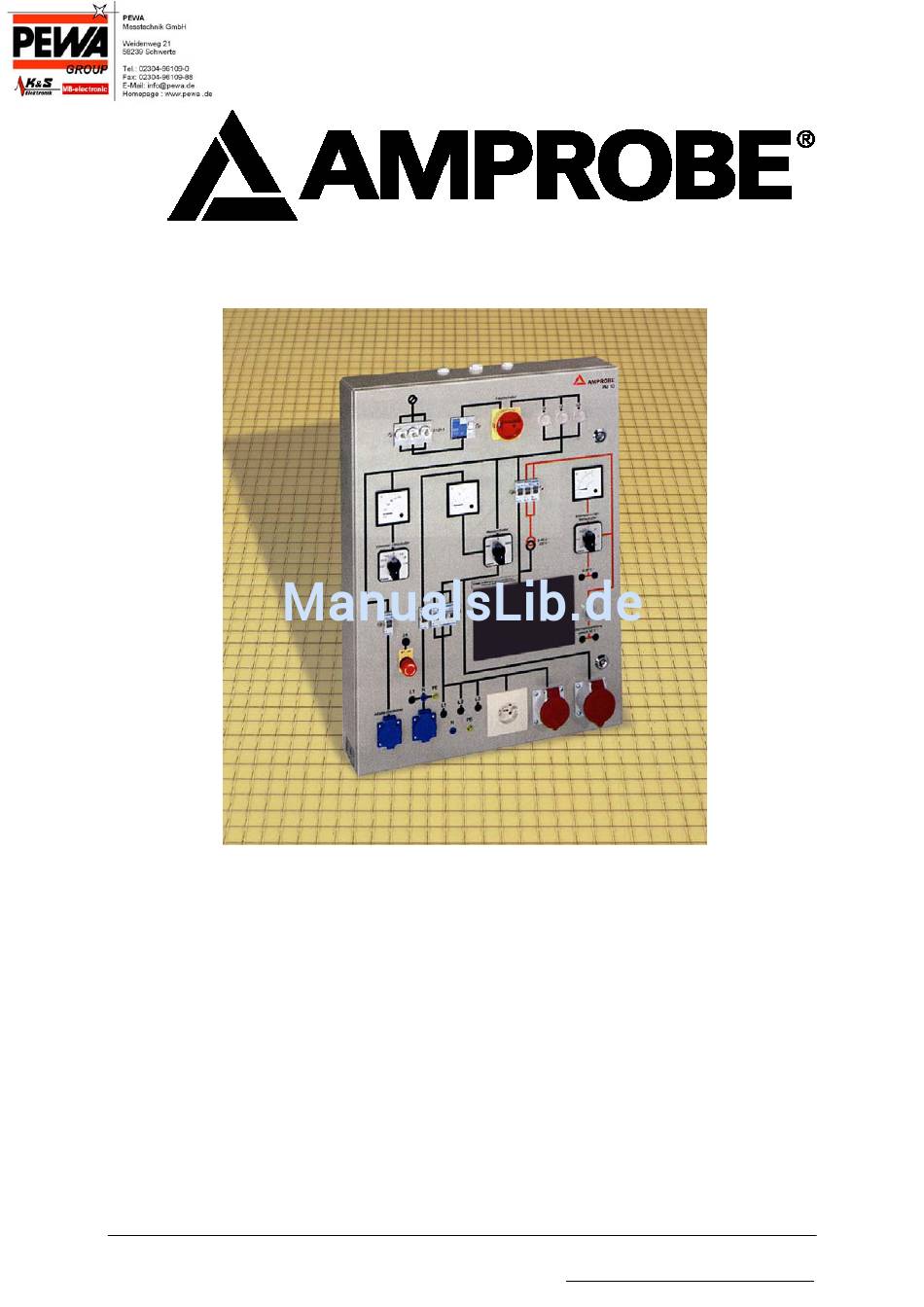

- Seite 1 Handbuch Stationäre Prüftafel PM-1 ________________________________________________________________________________________________________________________________________________________________________________________________________ Version: 07/2007 / PADB27446320...
- Seite 2 Prüfplatzes sowie bei der Vorbereitung, Durchführung und Bewertung der Prüfungen eine Hilfe sein. Das Handbuch wurde mit größter Sorgfalt erarbeitet. Die BEHA-AMPROBE GmbH GmbH und die Autoren können jedoch für eventuell verbliebene Fehler und deren Folgen weder eine juristische noch sonst irgendeine Haftung übernehmen.
-
Seite 3: Inhaltsverzeichnis
AMPROBE Prüftafel PM1 Inhaltsverzeichnis Einleitung ......................4 Sicherheitshinweise ..................... 4 Das Prüftafelsystem ..................... 5 Technische Daten und Anordnung der Komponenten ......... 6 4.1 Prüftafelserie PM 1 ................... 6 4.1.1 Mess- und Prüfmöglichkeiten ..............6 4.1.2 Anordnung der Gerätekomponenten ............6 4.2 Maße der Prüftafelserien .................. -
Seite 4: Einleitung
AMPROBE Prüftafel PM1 Einleitung Sie haben eine Prüftafel erworben die es Ihnen auf komfortable Weise gestattet eine Vielzahl von Messungen an elektrischen Betriebsmitteln gemäß den gesetzlichen Forderungen elektrotechnischen Normen durchzuführen Betriebsmittel auf ihre ordnungsgemäße Funktion zu überprüfen. Zur Bedienung des je nach Prüftafeltyp eingebauten Gerätetesters, beachten Sie bitte auch die separat beigefügte Bedienungsanleitung des Gerätetesterherstellers. -
Seite 5: Das Prüftafelsystem
AMPROBE Prüftafel PM1 Das Prüftafelsystem Mit den ortsfesten und tragbaren Prüftafeln bietet AMPROBE ein System, das den speziellen Anforderungen der Arbeit des Elektrohandwerkers gerecht wird. Jede dieser Tafeln • entspricht bezüglich ihrer Ausrüstung und ihrer Prüfmöglichkeiten den Forderungen Bundesinstallateurausschusses (Zentralverband Elektrohandwerks - ZVEH) •... -
Seite 6: Technische Daten Und Anordnung Der Komponenten

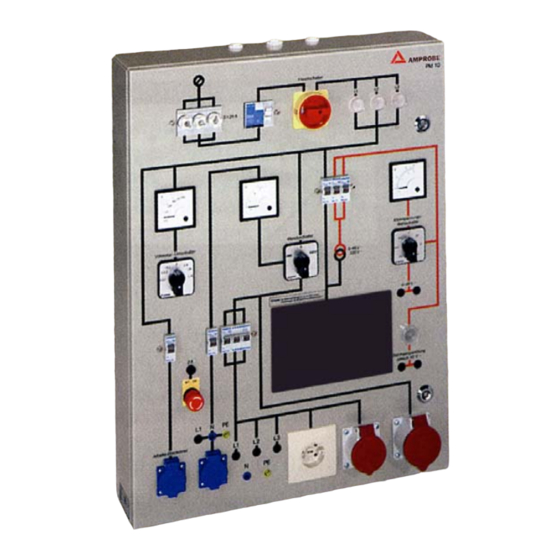

AMPROBE Prüftafel PM1 Technische Daten und Anordnung der Komponenten Prüftafelserie PM 1 4.1.1 Mess- und Prüfmöglichkeiten • nach DIN VDE 0701/0702 an WS- und DS-Betriebsmitteln • Betriebsspannung • Stromaufnahme an WS-Verbrauchern max. 16 A • Durchgangsprüfung optisch • Kleinspannung 0-42 V / AC 4.1.2 Anordnung der Gerätekomponenten... -
Seite 7: Maße Der Prüftafelserien
AMPROBE Prüftafel PM1 Maße der Prüftafelserien Serie a PM 1 600 480 Abmessungen und Befestigungsmaße der Prüftafel Seite 7 von 36... -
Seite 8: Montage Und Inbetriebnahme Der Prüftafel
AMPROBE Prüftafel PM1 Montage und Inbetriebnahme der Prüftafel Einrichten eines Prüfplatzes Prüfarbeiten, wie sie in Elektrowerkstätten üblich sind und unter Nutzung der Prüftafel vorgenommen werden, erfordern das Einrichten eines den Vorschriften entsprechenden Prüfplatzes. Nur ein solcher Prüfplatz ermöglicht es, die Festlegungen der Unfallverhütungsvorschrift BGV A2 (bisher VBG 4) „Elektrische... -
Seite 9: Eingangsprüfung Und Montage Der Prüftafeln
AMPROBE Prüftafel PM1 Die Anschlussklemmen der Prüftafel gestatten den Anschluss von Leitern mit max. 4 mm (10 mm bei Serie PM 5 und Serie PMD 5). Der Anschluss der Netzzuführung sowie der Leitungen für den/die externen NOT-AUS-Taster (im oder außerhalb des Prüfplatzes) und die Signalleuchte (rote Leuchte als Anzeige „In Betrieb“) sind... - Seite 10 AMPROBE Prüftafel PM1 - Messleitung des Sicherheitstesters (liegt in der Prüftafel) - Software und Schnittstellenkabel, wenn im Lieferumfang (liegt in der Prüftafel) Die Prüftafel ist mit 4 Schrauben (8 mm) zu befestigen die Maß- und Gewichts- angaben finden sie im Abschnitt „Technische Daten“.
-
Seite 11: Erstprüfung Und Inbetriebnahme Des Prüfplatzes
AMPROBE Prüftafel PM1 Erstprüfung und Inbetriebnahme des Prüfplatzes Das Montieren und Anschließen der Prüftafel ist eine Erweiterung der Elektroanlage des betreffenden Raumes. Im Zusammenhang mit dieser Erweiterung ist zu gewährleisten, dass die bereits bestehende Anlage den vorschriftsmäßigen Anschluss und Betrieb der Prüftafel/des Prüfplatzes gestattet. -
Seite 12: Betreiben Der Prüftafel Und Des Prüfplatzes
AMPROBE Prüftafel PM1 Betreiben der Prüftafel und des Prüfplatzes Für das Betreiben des Prüfplatzes mit der Prüftafel gelten zunächst wie für jede elektrotechnische Anlage in gewerblichen Betrieben • UVV BGV A2 (bisher VBG 4) „Elektrische Anlagen und Betriebsmittel“ • DIN VDE 0104 (EN 50191) „Errichten und Betreiben von elektrischen... -
Seite 13: Arbeitssicherheit Am Prüfplatz
AMPROBE Prüftafel PM1 Arbeitssicherheit am Prüfplatz Prüfplatz Elektrowerkstatt, erfahrungsgemäß unterschiedlichsten Prüfungen vorgenommen werden, ist nach DIN VDE 0104 ein „Prüfplatz besonderer Art“. Es wird davon ausgegangen, dass an einem solchen Prüfplatz möglicherweise an oder in der Nähe unter Spannung stehender Teile gearbeitet wird. - Seite 14 AMPROBE Prüftafel PM1 Wirkungen eines Wechselstromes 50-60 Hz in Abhängigkeit von Einwirkdauer und Stromhöhe (IEC-Publikation 479-1 /1984) mit den Abschaltkennlinien von Fehler- strom-Schutzeinrichtungen mit l 10 mA und 30 mA. Bereich 1: gewöhnlich keine Wahrnehmungen Bereich 2: gewöhnlich keine gefährlichen...
-
Seite 15: Vorbereitung Und Durchführung Von Prüfungen
AMPROBE Prüftafel PM1 Vorbereitung und Durchführung von Prüfungen Allgemeines Das Prüfen ortsveränderlicher Betriebsmittel in regelmäßigen Zeitabständen ist un- umgänglich. Nur so kann die erforderliche Sicherheit für die Benutzer der Betriebs- mittel gewährleistet werden. Für den gewerblichen Bereich wird eine solche Forderung in der Unfallverhütungs- vorschrift BGV A2 (bisher VBG 4) „Elektrische Anlagen und Betriebsmittel“... -
Seite 16: Durchführung Der Prüfung
AMPROBE Prüftafel PM1 Die Prüfungen gemäß aller zutreffenden DIN VDE-Bestimmungen sollen immer in drei Schritten erfolgen: • Besichtigen Durch die Sichtprüfung der elektrischen Geräte und Leitungen muss fest- gestellt werden, ob äußerliche Mängel erkennbar sind, (siehe auch DIN VDE 0701-1, Absatz 5.2 Sichtprüfung und DIN VDE 0702-1, Absatz 4.2 Besichtigen). -
Seite 17: Messung Nach Din Vde 0701 Und Din Vde 0702
AMPROBE Prüftafel PM1 Vor Beginn einer Prüfung sollten folgende Fragen geklärt werden: • Art des Gerätes und der sich daraus ergebenden etwaigen Besonderheiten der Prüfung (Prüfstrom Grenzwerte, Gefährdung von Teilen durch die Prüfung, Gefährdung für den Prüfer, Einsatz besonderer Prüfgeräte, Notwendigkeit bestimmter Prüforte, Kundenwünsche, Alter des Gerätes, Ein-... -
Seite 18: Besichtigen/Sichtprüfung
AMPROBE Prüftafel PM1 Hinweis: Definition der Schutzklassen: Schutzklasse I Die aktiven Teile des Gerätes sind durch die Basisisolierung gegen direktes Berühren geschützt. Durch den Anschluss der berührbaren Teile an den Schutzleiter werden diese in die Schutzmaßnahme bei indirektem Berühren (Fehlerschutz) der Anlage einbezogen. -
Seite 19: Vorbereitung Der Sicherheitsprüfungen
AMPROBE Prüftafel PM1 Vorbereitung der Sicherheitsprüfungen Zur Vorbereitung der Sicherheitsprüfung sind folgende Arbeitsschritte erforderlich: • Schließen aller Schalter des Prüflings • Anschließen des Prüflings an - die Prüfsteckdose des Sicherheitstesters oder - die entsprechende Prüfsteckvorrichtung auf der Prüftafel • Prüfleitung des Sicherheitstesters anschließen und Prüfleitung mit Greif- klemme mit dem Gehäuse des PrüfIings (nur bei Geräten der Schutzklasse I) -
Seite 25: Funktionsprüfung Von Drehstrom-Betriebsmitteln U =230/400V Ac
AMPROBE Prüftafel PM1 Dann sind folgende Arbeitsschritte zusätzlich erforderlich: • Einschalten des Widerstandes durch den zugeordneten Umschalter • Stellen des Voltmeter-Umschalters auf „Steckdosen 2 + 3“ • Kontrolle der Anzeige der Messgeräte nach dem Einschalten Hinweis: Der Kurzschlussschutzwiderstand mit einer Leistung von 1000 W begrenzt den Kurzschlussstrom im Falle eines widerstandslosen Kurzschlusses auf ca. -
Seite 26: Durchgangsprüfung Mit Kleinspannung (Optisch)
AMPROBE Prüftafel PM1 Durchgangsprüfung mit Kleinspannung (optisch) • Einschalten des Hauptschalters • Anschließen der Prüfleitungen an die betreffenden Buchsen • Kontrolle der Funktion der Lampe durch Kurzschließen der Prüfbuchsen Hinweis: Die Lichtstärke der Lampe und die Lautstärke des Summers sind abhängig vom Vorhandensein eines Widerstandes im auf Durch-... -
Seite 27: Protokollieren Der Prüfung
AMPROBE Prüftafel PM1 Protokollieren der Prüfung Alle durchgeführten Prüfungen sind auf geeignete Weise zu dokumentieren. Das Protokollieren der Prüf- bzw. Messergebnisse ist erforderlich, um: • Die tatsächliche Durchführung der Prüfung nachzuweisen • Anhand der Messergebnisse eine Alterung bzw. sich anbahnende Fehler durch Messwertvergleiche festzustellen •... -
Seite 28: Anhang
AMPROBE Prüftafel PM1 Anhang 11.1 Abmessungen des Prüfplatzes Die folgenden Abbildungen zeigen beispielhaft die Abmessungen des Prüfplatzes mit einer Prüftafel (Nennspannungen bis 1000 V) ermittelt auf der Grundlage der Fest- legungen in der DINVDE 0104: Oktober 1998 Errichten und Betreiben elektrischer Prüfanlagen. - Seite 29 AMPROBE Prüftafel PM1 Bodenabstand der Gefahrenzone Höhe der Kante der Schutzeinrichtung waagerechter Abstand von der Gefahrenzone Art der Abgrenzung Mindestabstand c von der äußeren Kante der Abgrenzung des Prüfplatzes mit der Höhe h bis zu den Orten, an denen sich beim Prüfen ungeschützte aktive Teile befinden können.
-
Seite 30: Muster Einer Betriebsanweisung Für Den Prüfplatz In Der Elektrowerkstatt
AMPROBE Prüftafel PM1 11.2 Muster einer Betriebsanweisung für den Prüfplatz in der Elektrowerkstatt Betriebsname: Datum: Betriebsanweisung Prüfplatz I. Geltungsbereich 1. Diese Anweisung gilt für Prüftafel ........ausgerüsteten Arbeitsplatz in der Werkstatt ........2. Prüfarbeiten an ortsveränderlichen oder anderen, von der Anlage getrennten elektrotechnischen Betriebsmitteln dürfen nur an dem Prüfplatz in der Werkstatt... - Seite 31 AMPROBE Prüftafel PM1 III. Vorbereitung der Prüfung 1. Vor dem Beginn der Prüfung ist von der jeweils verantwortlichen Fachkraft unter Beachtung der dafür geltenden DIN-VDE-Normen festzulegen, wie zu prüfen ist und welche Vorgaben nachzuweisen sind. Grundlagen dafür sind. • die Richtlinie der Berufsgenossenschaft über die Wiederholungsprüfungen •...
- Seite 32 AMPROBE Prüftafel PM1 7. Der Anschluss der Prüflinge hat nur über ihre eigenen Steckvorrichtungen oder über berührungsgeschützte Leitungen zu erfolgen. Das Anwenden anderer Anschlusssysteme, die nicht gegen Berühren geschützt sind, bedarf der ausdrücklichen Genehmigung der verantwortlichen Fachkraft. 8. Als erste Prüfung mit der Prüftafel ist am Prüfling die Sicherheitsprüfung mit dem Sicherheitsfester vorzunehmen.
- Seite 33 AMPROBE Prüftafel PM1 VI. Protokollierung 1. Die Prüfung eines jeden Betriebsmittels ist unter Verwendung des beiliegenden PrüfprotokoIls zu bestätigen. Der mit der Prüfung beauftragte Mitarbeiter hat die Unterschrift zu leisten. Elektromeister: ........Kenntnis genommen und bestätigt: Als Fachkraft für den Prüfplatz: Herr/Frau: ............
- Seite 34 AMPROBE Prüftafel PM1 Bei der Prüfung, der Fehlersuche und bei allen Arbeiten an elektrischen Anlagen und Geräten sind stets die 5 Sicherheitsregeln zu beachten 1.FREISCHALTEN 2.GEGEN WIEDEREINSCHALTEN SICHERN 3.SPANNUNGSFREIHEIT FESTSTELLEN 4.ERDEN UND KURZSCHLIESSEN 5.BENACHBARTE UNTER SPANNUNG STEHENDE TEILE ABDECKEN ODER...
- Seite 36 AMPROBE Prüftafel PM1 Seite 36 von 36...
