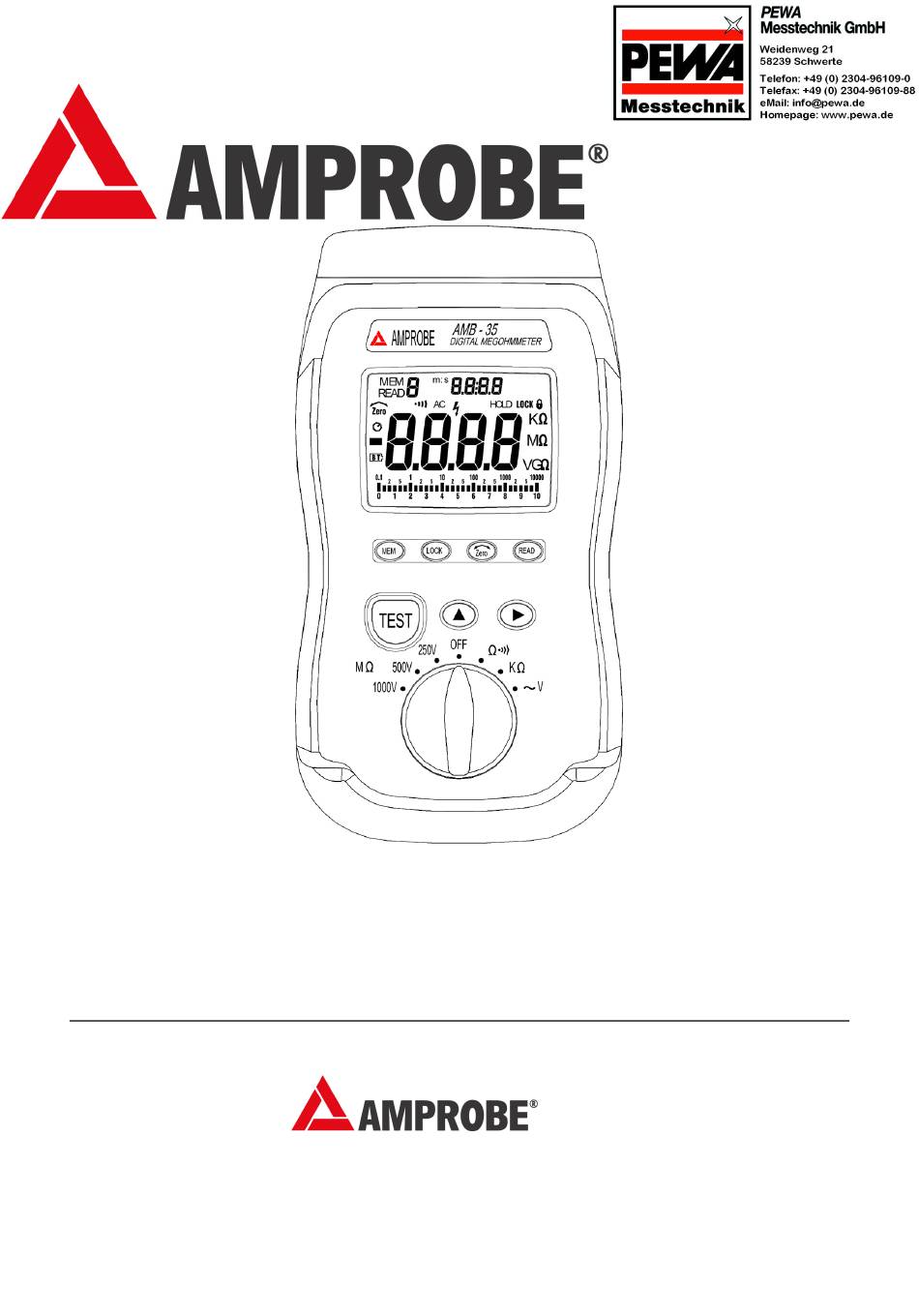

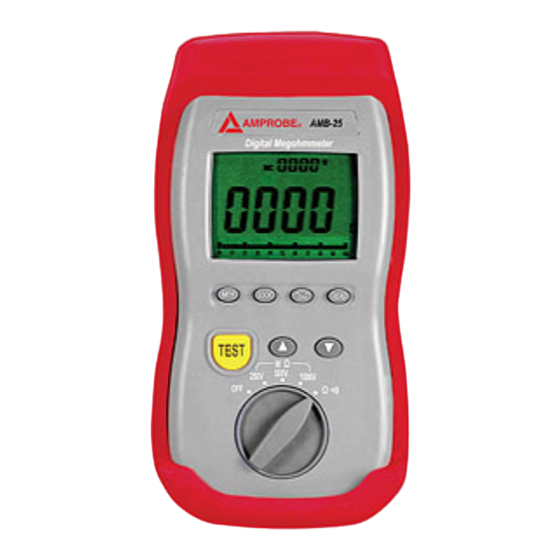

- Seite 1 Bedienungsanleitung AMB-35 Niederohm- und 1kV Isolationsprüfgerät...
-
Seite 2: Inhaltsverzeichnis
Instandhaltung & Reinigung………………...…………………. 3 Sicherheits-Symbole………………………...……………..…... 4 II. ALLGEMEINE SPEZIFIKATIONEN……..……….………. 4 III. ELEKTRISCHE SPEZIFIKATION……………..………. 5 IV. GERÄTEBESCHREIBUNG & DISPLAY...……..V. MESSFUNKTION……………………......………. VI. DATENSPEICHER LÖSCHEN…………....………….. VII. AUTOMATISCHE ABSCHALTUNG……………...……….. VIII. BATTERIEWECHSEL…………………………..……. IV. SICHERUNGSWECHSEL ……………………..………. D -2- Copyright Amprobe 2004 Release DE 1.00 05.07.19992004... -
Seite 3: Sicherheit-Informationen
(1) Nur qualifiziertes Personal sollte Reparaturen oder Servicearbeiten ausführen, die nicht durch dieses Handbuch abgedeckt sind. (2) Reinigen Sie das Gehäuse periodisch mit einem trockenen Stoff. Verwenden Sie keine Scheuer- oder Lösungsmittel an diesem Gerät. D -3- Copyright Amprobe 2004 Release DE 1.00 05.07.19992004... -
Seite 4: Sicherheits-Symbole
Lagertemperatur: • -10 bis 60°C ( 14°F bis 140°F ) Abmessungen: • 235 x 116 x 54 mm Gewicht: • Ca. 520g (mit Batterie) Zubehör: • 2 Prüfleitungen, Batterien, Bedienungsanleitung, Schutzholster D -4- Copyright Amprobe 2004 Release DE 1.00 05.07.19992004... -
Seite 5: Elektrische Spezifikation
Genauigkeit 1000V 2 % + 1Digits Eingangsimpedanz: 2.5MOhm, Überspannungsschutz 1000V ; Empfindlichkeit 2V Gleichspannung • Bereich Auflösung Genauigkeit + 1000V 1%Ablesung+1Digits - 1000V 1%Ablesung+1Digits Eingangsimpedanz: 2.5MOhm, Überspannungsschutz 1000V ; Empfindlichkeit 2V D -5- Copyright Amprobe 2004 Release DE 1.00 05.07.19992004... - Seite 6 Zero Taste, in der Anzeige sollte nun der Wert 0,00 Ohm angezeigt werden (6) Test Taste zum Starten einer Messung (7) Datenabruf Auswahl Taste im Read Modus (8) Datenabruf Auswahl Taste im Read Modus (9) Funktionswahlschalter (10) Eingangsbuchsen D -6- Copyright Amprobe 2004 Release DE 1.00 05.07.19992004...
- Seite 7 (4) Zeigt Messwert der letzten Messung und die Prüfspannung an (5) Zeigt an ob Kompensation des Messleitungswiderstandes aktiv ist (6) Zeigt an ob Feststelltaste (Lock) aktiv ist (7) Niedrige Batteriespannung (8) Messwertanzeige (9) Analoge Balkenanzeige D -7- Copyright Amprobe 2004 Release DE 1.00 05.07.19992004...
-
Seite 8: Messfunktion
Man kann den Messleitungswiderstand durch das Kurzschließen der Prüfleitung und Drücken der Zero Taste kompensieren. Stellen Sie sicher, dass keine Spannung an den Messleitungen anliegt Drücken und halten Sie nun die Test Taste um die Messung zu starten. D -8- Copyright Amprobe 2004 Release DE 1.00 05.07.19992004... -
Seite 9: Automatische Abschaltung
Messgerät entfernen. Dann muss der Benutzer den Deckel des Batteriefaches mit einem Schraubenzieher öffnen. Sechs AA 1.5V Batterien werden zum Ersetzen der alten benötigt. Nachdem alle Batterien ausgetauscht wurden, legen Sie die Abdeckung zurück und befestigen die Schraube. D -9- Copyright Amprobe 2004 Release DE 1.00 05.07.19992004... -
Seite 10: Sicherungswechsel
Amprobe AMB-35 IX. SICHERUNGSWECHSEL: Wenn das Messgerät im Ohmbereich an eine Quelle > 10V angeschlossen wird, wird die interne Sicherung den Schaltkreis unterbrechen, und es wird eine neue als Ersatz benötigt. Um die Sicherung zu ersetzen, sollte Benutzer eine identische Sicherung bereit haben.
