Amprobe Europe
Powertest 3P
6. Prüfung des Elektroanschlusses
Für die Sicherheit einer Elektroanlage (inkl. bauseitiger Elektroanschluss und Potentialausgleich)
ist nach den gesetzlichen Grundlagen (Unfallverhütungsvorschriften, gültige Norm) der Betreiber
verantwortlich.
Die Prüfung des Elektroanschlusses ist nicht Bestandteil der Prüfvorgaben für die Änderung und
Prüfung an elektrischen Geräten sowie der Wiederholungsprüfungen an elektrischen Geräten.
Trotzdem ist es wichtig, vor dem Prüfen von elektrischen Geräten, zu wissen ob die
„Netzbedingungen" in Ordnung sind.
Das Prüfgerät prüft nicht den Elektroanschluss nach den Vorgaben der DIN VDE 0100. Dennoch
werden wichtige und aussagekräftige Messungen bezüglich des Elektroanschlusses durchgeführt,
wie z.B.:
Netzschutzleiterpotential PE < 30 V
Prüfung des N-Leiters auf Unterbrechung (Display bleibt aus)
Anzeige der Phasenkontrolllampen L1, L2, L3, wenn das Schütz eingeschaltet ist (gelbe
Glimmlampen)
Spannungsmessungen aller Phasen gegen N (Anzeige 1 bis 260 V AC)
Anzeige des Drehfeldes ( L1 = AC; L1- L2 - L3 = rechts oder links)
Hinweis:
Ist der Schutzleiteranschluss nicht in Ordnung erscheint auf dem Display die Meldung „Schutzleiter
prüfen". Messungen mit dem Prüfgerät dürfen und können erst wieder durchgeführt werden, wenn
der Schutzleider erfolgreich instandgesetzt wurde.
Sind N/PE vertauscht, schaltet der bauseitige Fehlerstromschutzschalter ab.

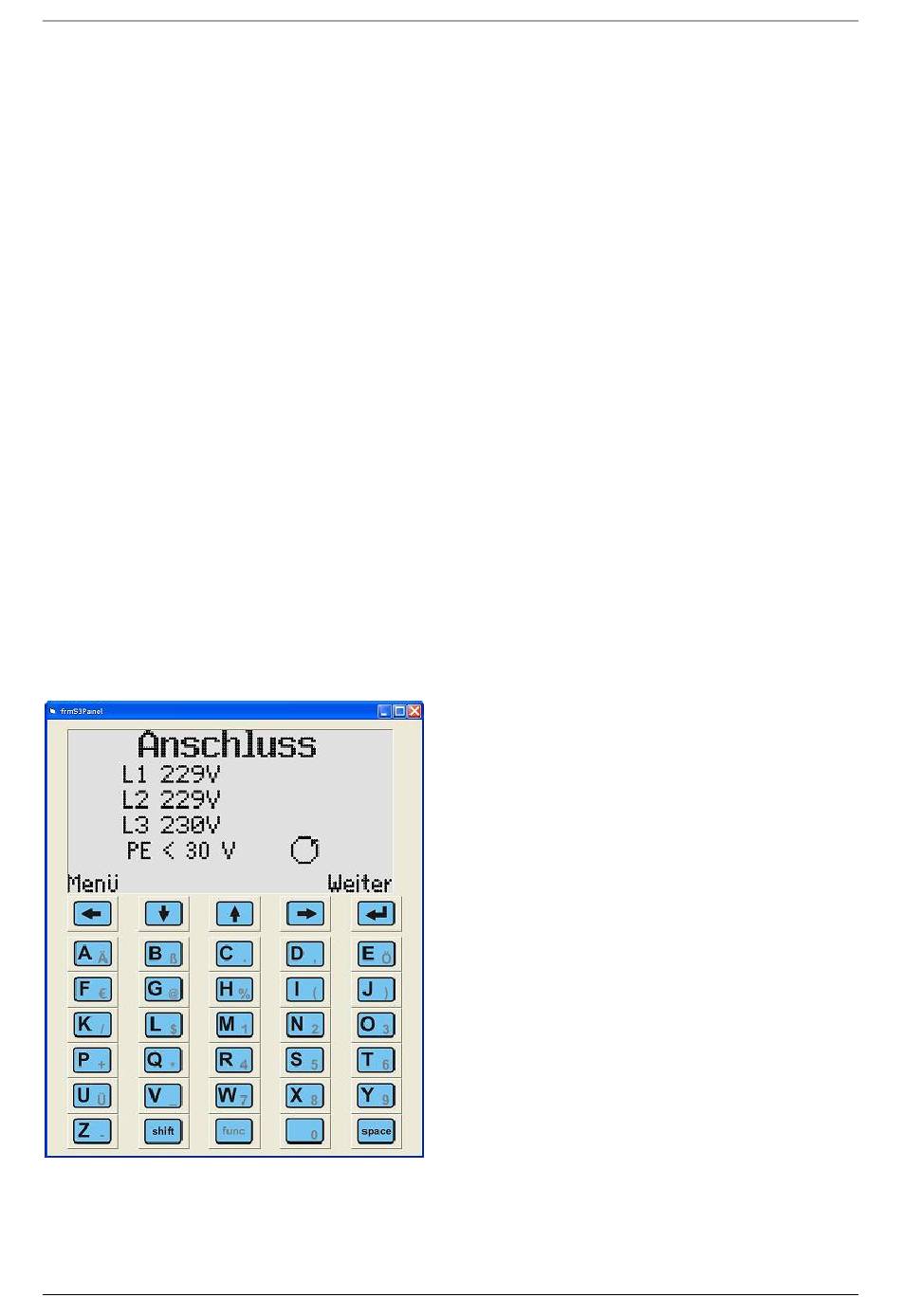

7. Anschluss Display
Im ersten Menü „Anschluss" werden die vorhandenen Netzspannungen L1, L2, L3, das Drehfeld
sowie die Qualität des N- und PE-Leiteranschlusses angezeigt.
11
