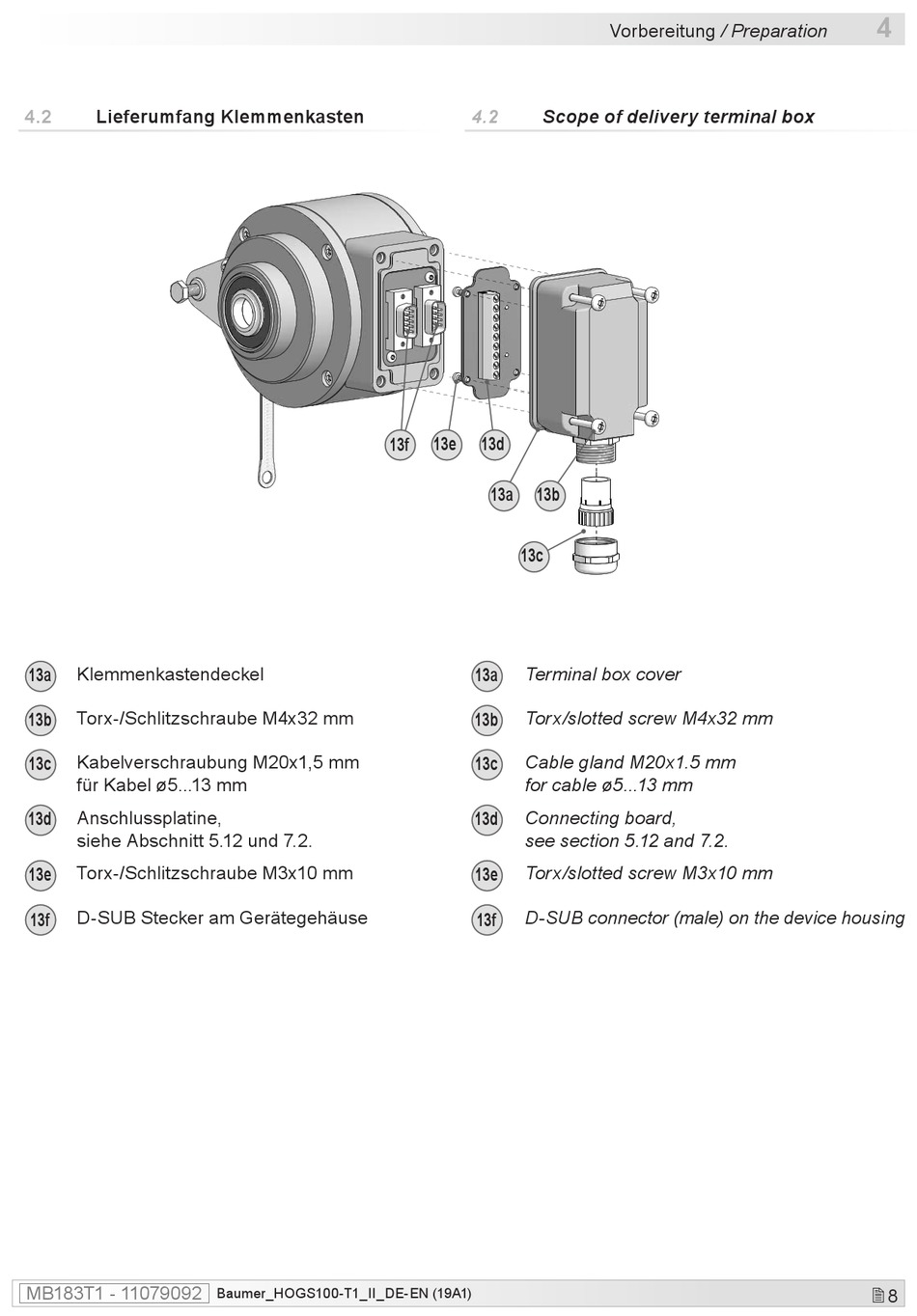

Lieferumfang Klemmenkasten
Klemmenkastendeckel
13a
Torx-/Schlitzschraube M4x32 mm
13b
Kabelverschraubung M20x1,5 mm
13c
für Kabel ø5...13 mm
Anschlussplatine,
13d
siehe Abschnitt 5.12 und 7.2.
Torx-/Schlitzschraube M3x10 mm
13e
D-SUB Stecker am Gerätegehäuse
13f
MB183T1 - 11079092
13f
Baumer_HOGS100-T1_II_DE-EN (19A1)
4.2
Scope of delivery terminal box
13e
13d
13a
13b
13c
Terminal box cover
13a
Torx/slotted screw M4x32 mm
13b
Cable gland M20x1.5 mm
13c
for cable ø5...13 mm
Connecting board,
13d
see section 5.12 and 7.2.
Torx/slotted screw M3x10 mm
13e
D-SUB connector (male) on the device housing
13f
Vorbereitung / Preparation
4
8
