5
Montage / Mounting
5.12

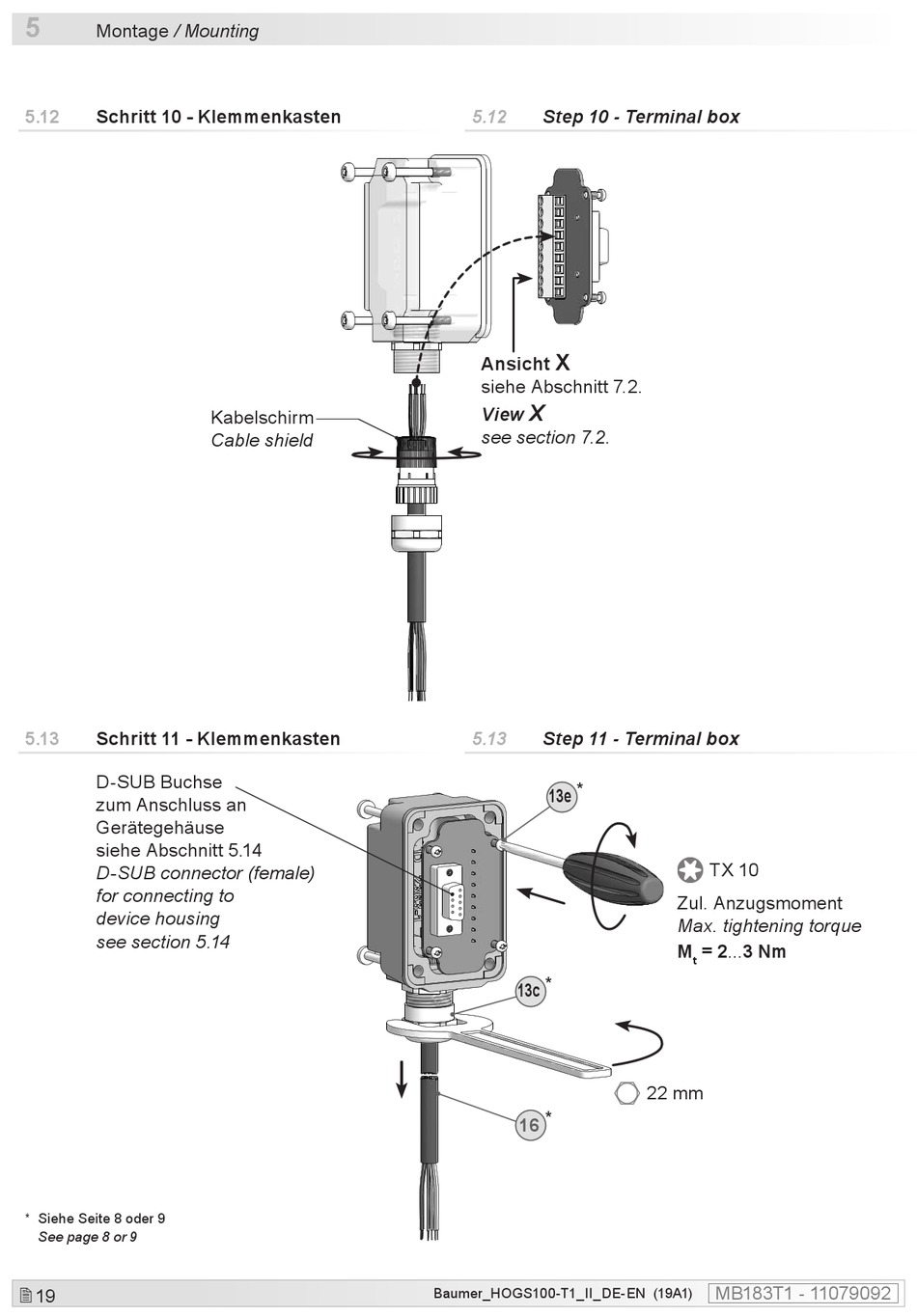

Schritt 10 - Klemmenkasten

5.13

Schritt 11 - Klemmenkasten

D-SUB Buchse
zum Anschluss an
Gerätegehäuse
siehe Abschnitt 5.14
D-SUB connector (female)
for connecting to
device housing
see section 5.14
* Siehe Seite 8 oder 9
See page 8 or 9
 19
Kabelschirm
Cable shield
5.12

Step 10 - Terminal box

X
Ansicht
siehe Abschnitt 7.2.
X
View
see section 7.2.
5.13

Step 11 - Terminal box

13e *
13c *
*
16
Baumer_HOGS100-T1_II_DE-EN (19A1)
TX 10
Zul. Anzugsmoment
Max. tightening torque
M = 2...3 Nm
t
22 mm
MB183T1 - 11079092
