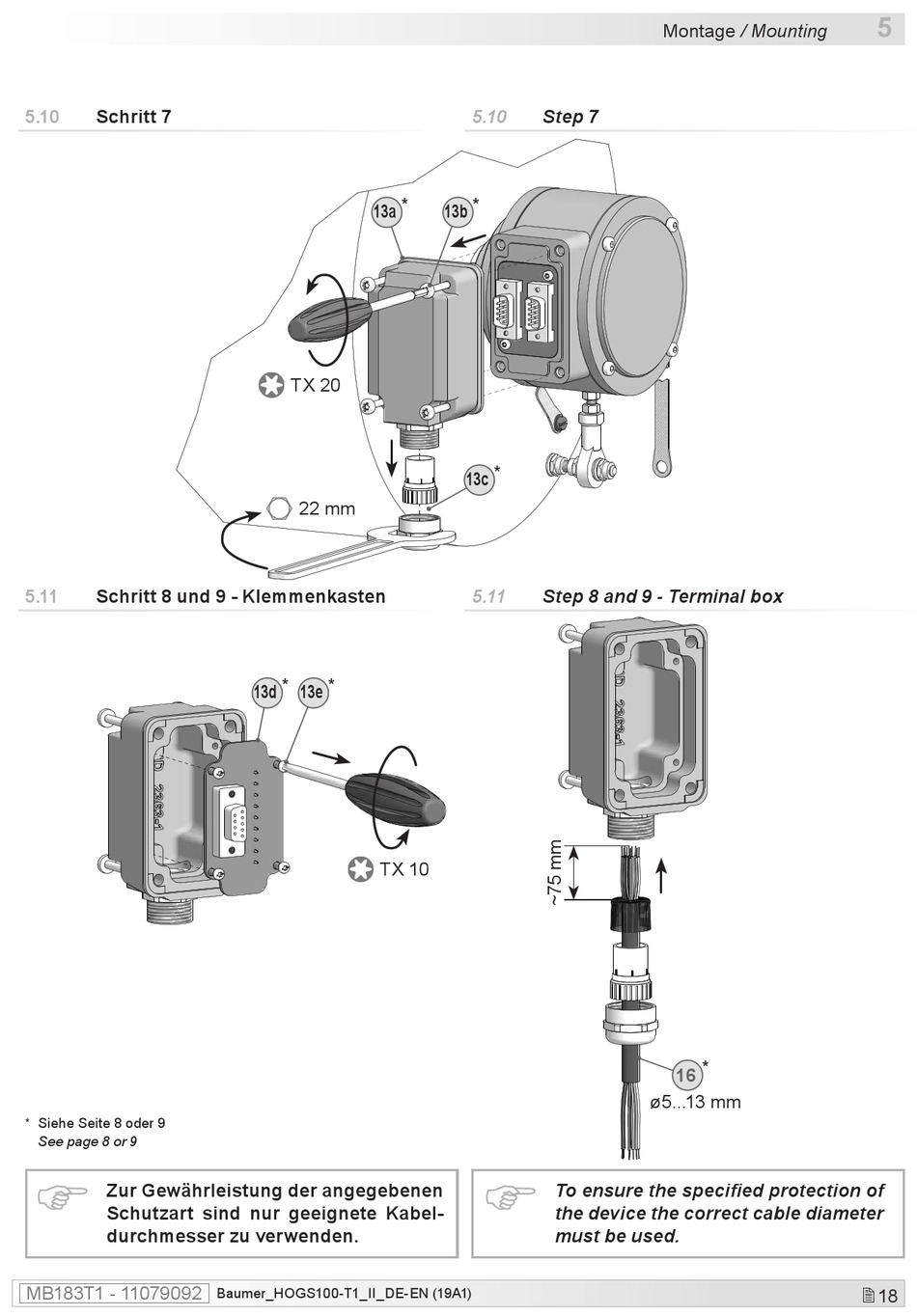

Schritt 7; Schritt 8 Und 9 - Klemmenkasten; Step 7; Step 8 And 9 - Terminal Box - Baumer HOGS 100 Montage- Und Betriebsanleitung

5.10

Schritt 7

5.11

Schritt 8 und 9 - Klemmenkasten

* Siehe Seite 8 oder 9
See page 8 or 9
Zur Gewährleistung der angegebenen
Schutzart sind nur geeignete Kabel-
durchmesser zu verwenden.
MB183T1 - 11079092
13a
TX 20
22 mm
* *
13d 13e
TX 10
Baumer_HOGS100-T1_II_DE-EN (19A1)
5.10

Step 7

* *
13b
13c *
5.11

Step 8 and 9 - Terminal box

To ensure the specified protection of
the device the correct cable diameter
must be used.
Montage / Mounting
*
16
ø5...13 mm
5
 18
