Vorbereitung / Preparation
4

Vorbereitung

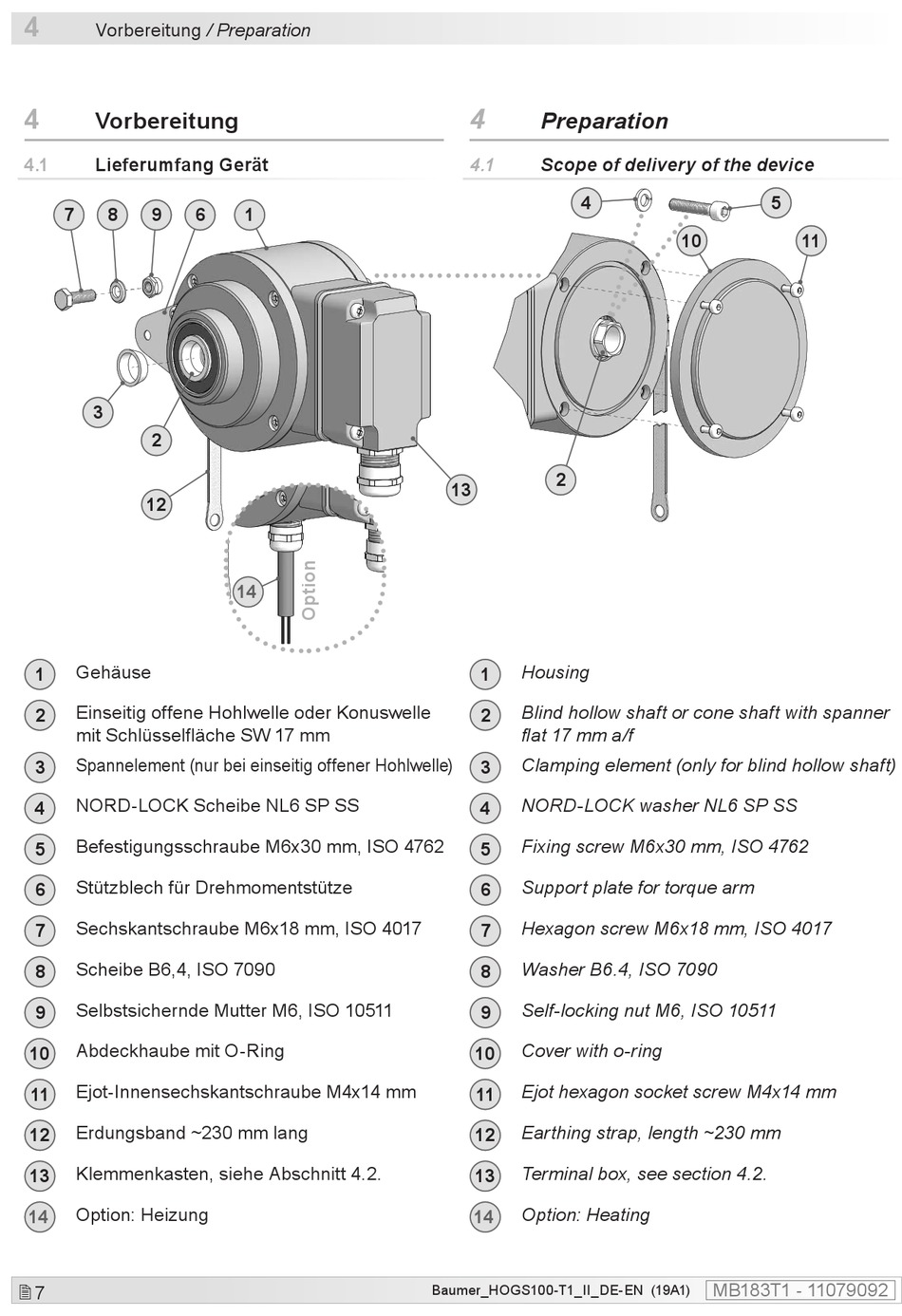

4.1 Lieferumfang Gerät
7 8 9
3
2
12
Gehäuse
1
Einseitig offene Hohlwelle oder Konuswelle
2
mit Schlüsselfläche SW 17 mm
Spannelement (nur bei einseitig offener Hohlwelle)
3
NORD-LOCK Scheibe NL6 SP SS
4
Befestigungsschraube M6x30 mm, ISO 4762
5
Stützblech für Drehmomentstütze
6
Sechskantschraube M6x18 mm, ISO 4017
7
Scheibe B6,4, ISO 7090
8
Selbstsichernde Mutter M6, ISO 10511
9
Abdeckhaube mit O-Ring
10
Ejot-Innensechskantschraube M4x14 mm
11
Erdungsband ~230 mm lang
12
Klemmenkasten, siehe Abschnitt 4.2.
13
Option: Heizung
14
 7
6 1
14
4

Preparation

4.1

Scope of delivery of the device

4
2
13
Housing
1
Blind hollow shaft or cone shaft with spanner
2
flat 17 mm a/f
Clamping element (only for blind hollow shaft)
3
NORD-LOCK washer NL6 SP SS
4
Fixing screw M6x30 mm, ISO 4762
5
Support plate for torque arm
6
Hexagon screw M6x18 mm, ISO 4017
7
Washer B6.4, ISO 7090
8
Self-locking nut M6, ISO 10511
9
Cover with o-ring
10
Ejot hexagon socket screw M4x14 mm
11
Earthing strap, length ~230 mm
12
Terminal box, see section 4.2.
13
Option: Heating
14
