3.2

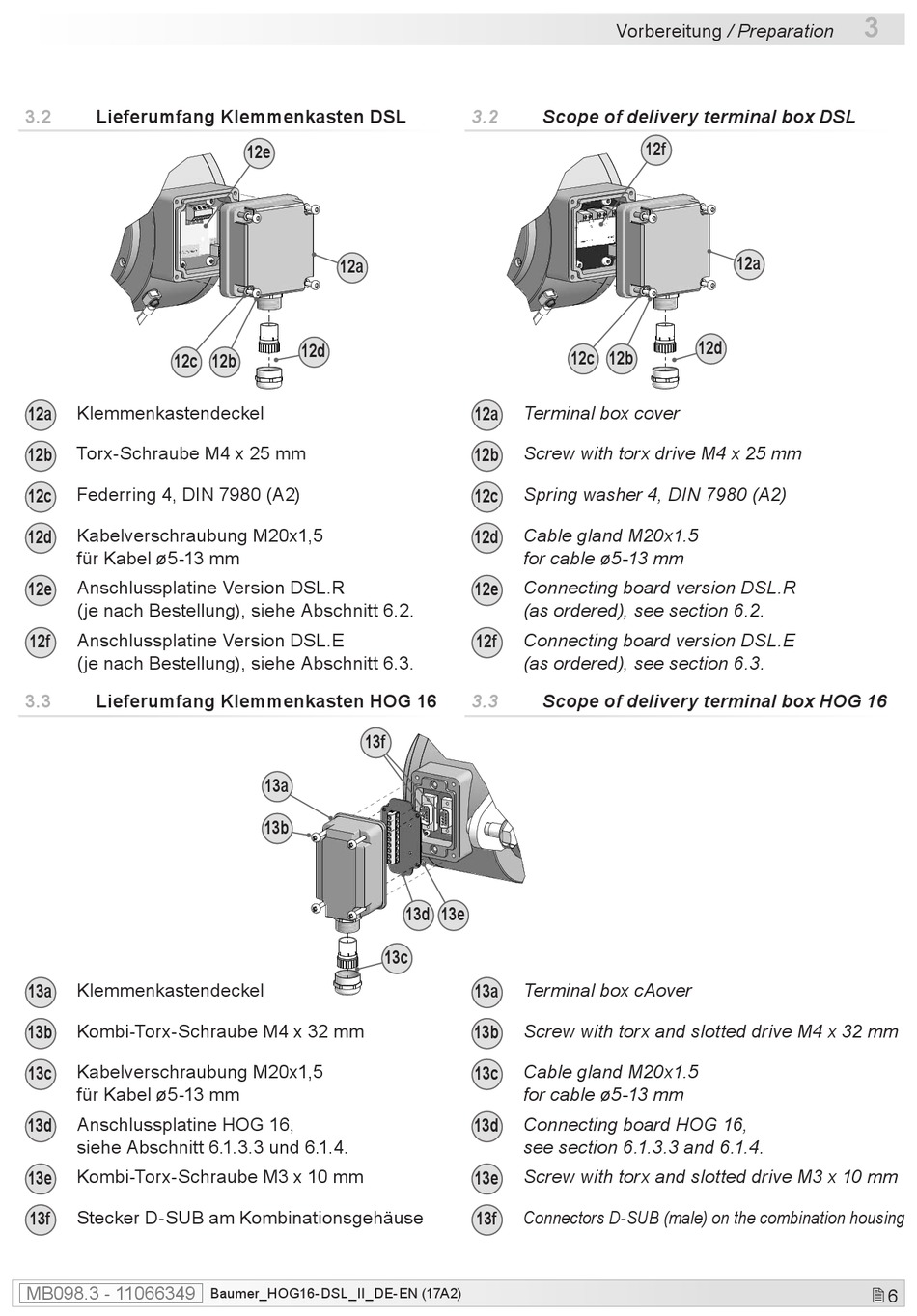

Lieferumfang Klemmenkasten DSL

12c
Klemmenkastendeckel
12a
Torx-Schraube M4 x 25 mm
12b
Federring 4, DIN 7980 (A2)
12c
Kabelverschraubung M20x1,5
12d
für Kabel ø5-13 mm
Anschlussplatine Version DSL.R
12e
(je nach Bestellung), siehe Abschnitt 6.2.
Anschlussplatine Version DSL.E
12f
(je nach Bestellung), siehe Abschnitt 6.3.
3.3

Lieferumfang Klemmenkasten HOG 16

Klemmenkastendeckel
13a
Kombi-Torx-Schraube M4 x 32 mm
13b
Kabelverschraubung M20x1,5
13c
für Kabel ø5-13 mm
Anschlussplatine HOG 16,
13d
siehe Abschnitt 6.1.3.3 und 6.1.4.
Kombi-Torx-Schraube M3 x 10 mm
13e
Stecker D-SUB am Kombinationsgehäuse
13f
MB098.3 - 11066349
12e
12a
12d
12b
13f
13a
13b
Baumer_HOG16-DSL_II_DE-EN (17A2)
3.2

Scope of delivery terminal box DSL

Terminal box cover
12a
Screw with torx drive M4 x 25 mm
12b
Spring washer 4, DIN 7980 (A2)
12c
Cable gland M20x1.5
12d
for cable ø5-13 mm
Connecting board version DSL.R
12e
(as ordered), see section 6.2.
Connecting board version DSL.E
12f
(as ordered), see section 6.3.
3.3

Scope of delivery terminal box HOG 16

13d 13e
13c
Terminal box cAover
13a
Screw with torx and slotted drive M4 x 32 mm
13b
Cable gland M20x1.5
13c
for cable ø5-13 mm
Connecting board HOG 16,
13d
see section 6.1.3.3 and 6.1.4.
Screw with torx and slotted drive M3 x 10 mm
13e
Connectors D-SUB (male) on the combination housing
13f
Vorbereitung / Preparation
12f
12a
12d
12c 12b
3
