3.2

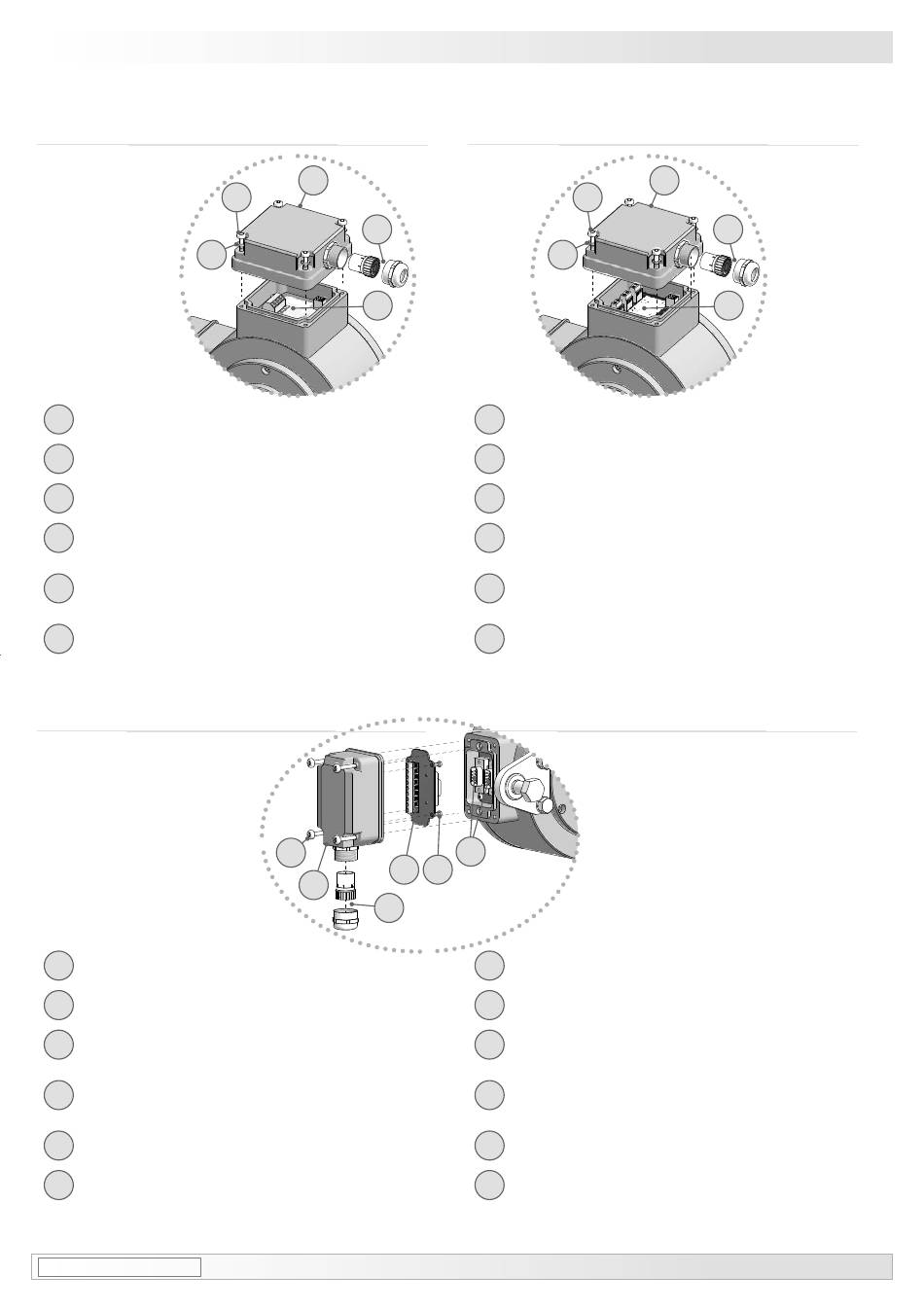

Lieferumfang Klemmenkasten DSL

12b
DSL.R
Klemmenkastendeckel
12a
Torxschraube M4x25 mm
12b
Federring 4, DIN 7980
12c
Kabelverschraubung M20x1,5 mm
12d
für Kabel ø5...13 mm
Anschlussplatine DSL.R
12e
(je nach Bestellung), siehe Abschnitt 6.2.
Anschlussplatine DSL.E
12f
(je nach Bestellung), siehe Abschnitt 6.3.
3.3 Lieferumfang Klemmenkasten
HOG 16 M
Klemmenkastendeckel
13a
Torx-/Schlitzschraube M4x32 mm
13b
Kabelverschraubung M20x1,5 mm
13c
für Kabel ø5...13 mm
Anschlussplatine HOG 16,
13d
siehe Abschnitt 6.1.1.4 und 6.1.4.
Torx-/Schlitzschraube M3x10 mm
13e
D-SUB Stecker
13f
am Gerätegehäuse
MB163 - 11055776
Baumer_HOG16M-DSL_II_DE-EN (18A1)
12a
12c
12d
*
12e
13b
13d
13a
13c
3.2

Scope of delivery terminal box DSL

12c
12b
DSL.E
Terminal box cover
12a
Torx screw M4x25 mm
12b
Spring washer 4, DIN 7980
12c
Cable gland M20x1.5 mm
12d
for cable ø5...13 mm
12e Connecting board DSL.R
(as ordered), see section 6.2.
Connecting board DSL.E
12f
(as ordered), see section 6.3.
3.3 Scope of delivery terminal box
HOG 16 M
13f
13e
Terminal box cover
13a
Torx/slotted screw M4x32 mm
13b
Cable gland M20x1.5 mm
13c
for cable ø5...13 mm
13d Connecting board HOG 16,
see section 6.1.1.4 and 6.1.4.
Torx/slotted screw M3x10 mm
13e
D-SUB connector (male)
13f
on the device housing
Vorbereitung / Preparation
12a
12d
*
12f
3
6
