Elektrischer Anschluss / Electrical connection
7

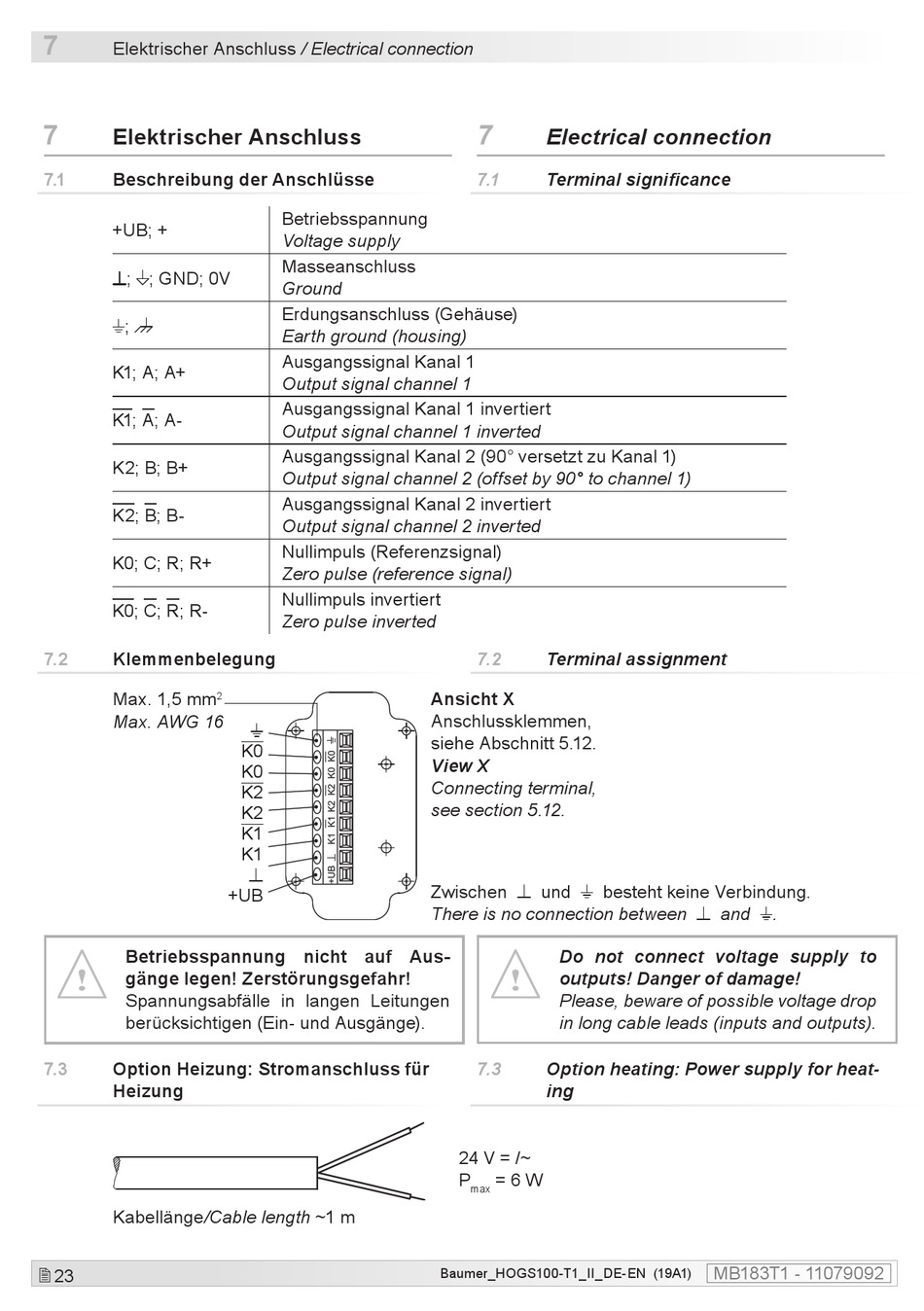

Elektrischer Anschluss

7.1 Beschreibung der Anschlüsse
+UB; +
; ; GND; 0V
;
K1; A; A+
K1; A; A-
K2; B; B+
K2; B; B-
K0; C; R; R+
K0; C; R; R-
7.2

Klemmenbelegung

Max. 1,5 mm
Max. AWG 16
Betriebsspannung nicht auf Aus-
gänge legen! Zerstörungsgefahr!
Spannungsabfälle in langen Leitungen
berücksichtigen (Ein- und Ausgänge).
7.3 Option Heizung: Stromanschluss für
Heizung
Kabellänge/Cable length ~1 m

23
Betriebsspannung
Voltage supply
Masseanschluss
Ground
Erdungsanschluss (Gehäuse)
Earth ground (housing)
Ausgangssignal Kanal 1
Output signal channel 1
Ausgangssignal Kanal 1 invertiert
Output signal channel 1 inverted
Ausgangssignal Kanal 2 (90° versetzt zu Kanal 1)
Output signal channel 2 (offset by 90° to channel 1)
Ausgangssignal Kanal 2 invertiert
Output signal channel 2 inverted
Nullimpuls (Referenzsignal)
Zero pulse (reference signal)
Nullimpuls invertiert
Zero pulse inverted
2
K0
K0
K2
K2
K1
K1
+UB
7

Electrical connection

7.1

Terminal significance

7.2

Terminal assignment

Ansicht X
Anschlussklemmen,
siehe Abschnitt 5.12.
View X
Connecting terminal,
see section 5.12.
Zwischen und besteht keine Verbindung.
There is no connection between
Do not connect voltage supply to
outputs! Danger of damage!
Please, beware of possible voltage drop
in long cable leads (inputs and outputs).
7.3 Option heating: Power supply for heat-
ing
24 V = /~
P = 6 W
max
Baumer_HOGS100-T1_II_DE-EN (19A1)
and .
