Schritt 12 - Klemmenkasten; Step 12 - Terminal Box - Baumer HOGS 100 Montage- Und Betriebsanleitung

5.14

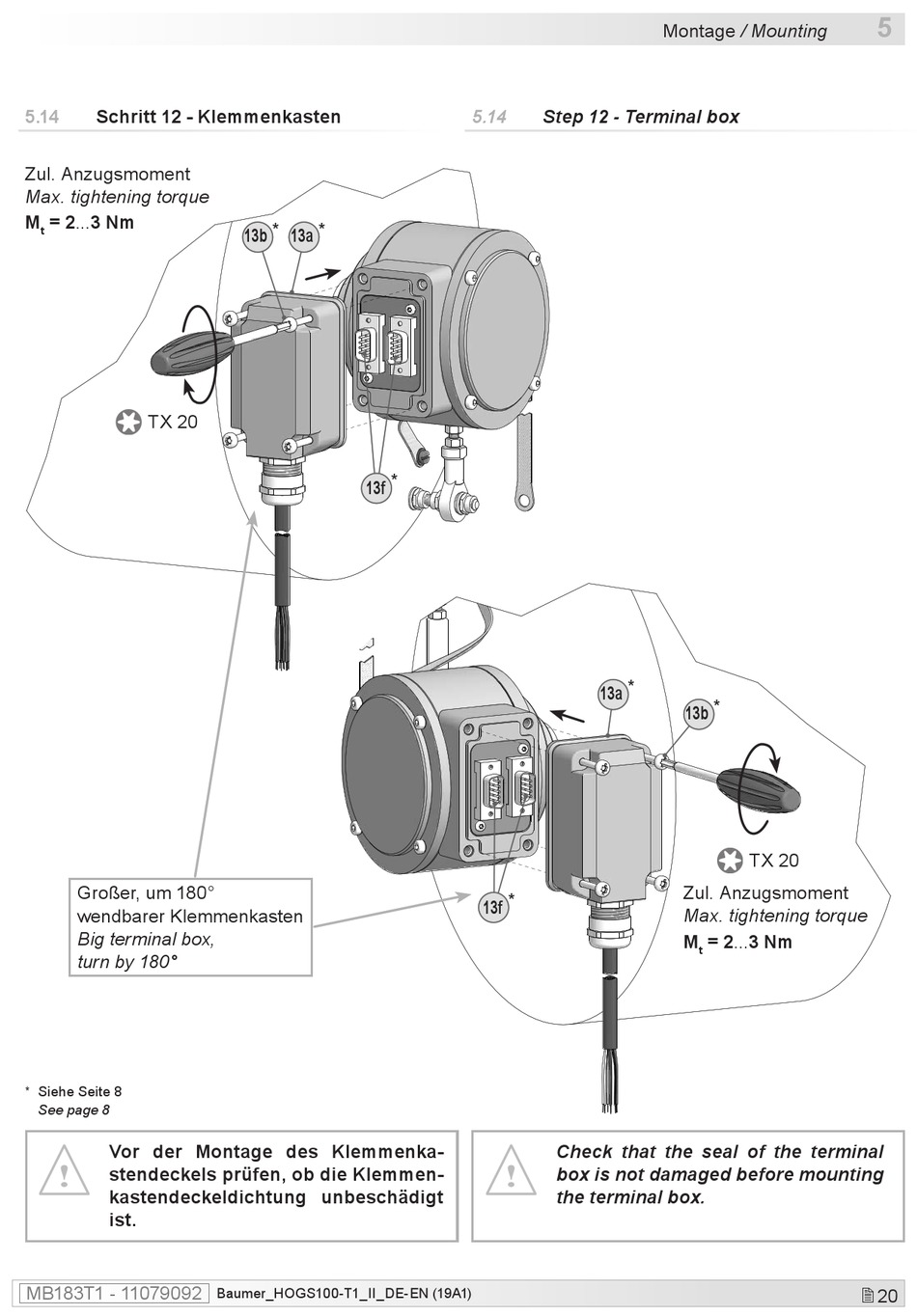

Schritt 12 - Klemmenkasten

Zul. Anzugsmoment
Max. tightening torque
M = 2...3 Nm
t
TX 20
Großer, um 180°
wendbarer Klemmenkasten
Big terminal box,
turn by 180°
* Siehe Seite 8
See page 8
Vor der Montage des Klemmenka-
stendeckels prüfen, ob die Klemmen-
kastendeckeldichtung unbeschädigt
ist.
MB183T1 - 11079092
* *
13b 13a
13f
Baumer_HOGS100-T1_II_DE-EN (19A1)
5.14

Step 12 - Terminal box

*
*
13f
Check that the seal of the terminal
box is not damaged before mounting
the terminal box.
Montage / Mounting
*
13a
*
13b
TX 20
Zul. Anzugsmoment
Max. tightening torque
M = 2...3 Nm
t
5
 20
