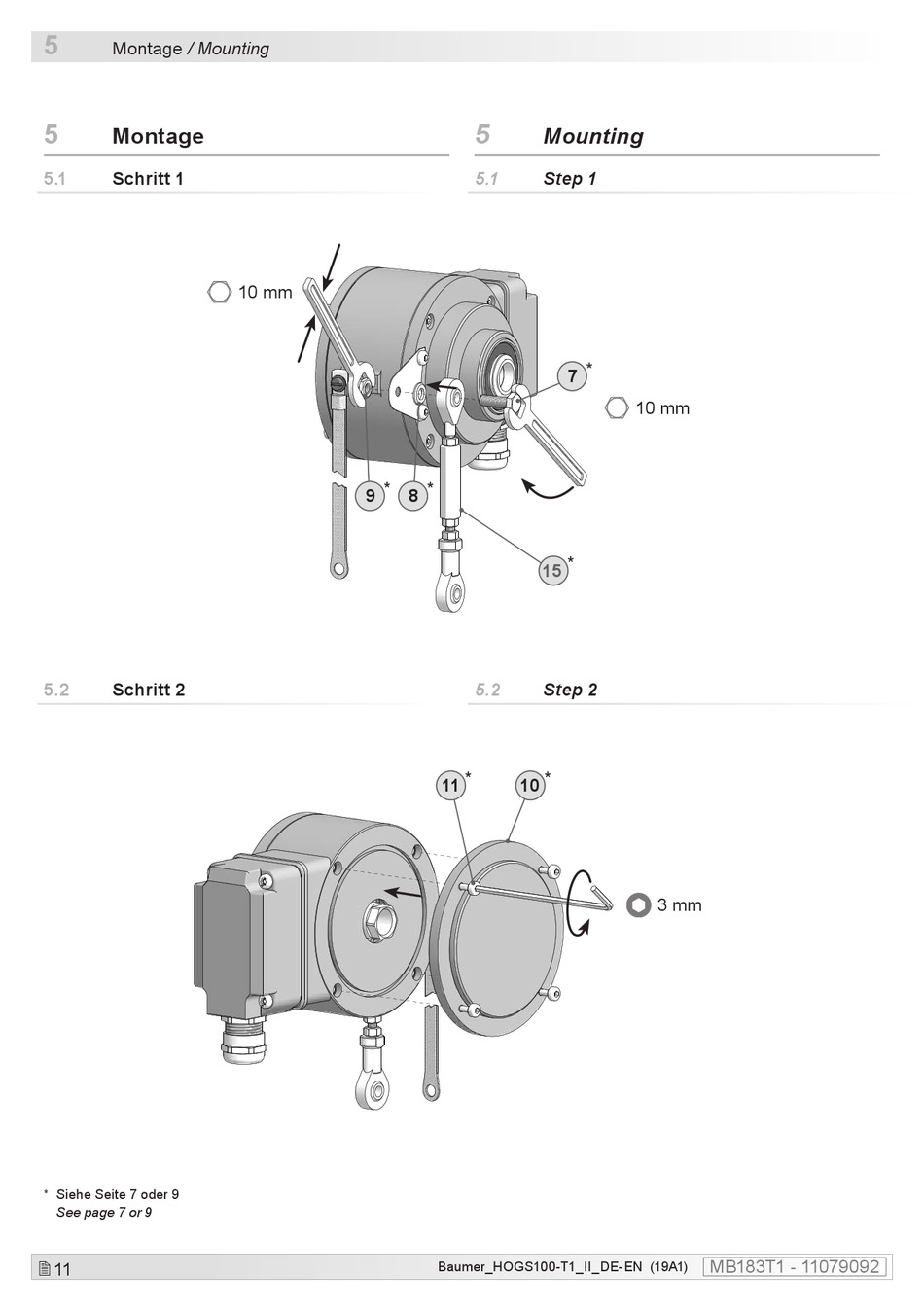

Montage; Schritt 1; Schritt 2; Mounting - Baumer HOGS 100 Montage- Und Betriebsanleitung

5
Montage / Mounting
5

Montage

5.1

Schritt 1

5.2

Schritt 2

* Siehe Seite 7 oder 9
See page 7 or 9

11
10 mm
*
9 8
5

Mounting

5.1

Step 1

*
7
*
*
15
5.2

Step 2

* *
11 10
Baumer_HOGS100-T1_II_DE-EN (19A1)
10 mm
3 mm
MB183T1 - 11079092
