Zur Montage Erforderlich (Nicht Im Lieferumfang Enthalten); Required For Mounting (Not Included In Scope Of Delivery) - Baumer HOGS 100 Montage- Und Betriebsanleitung

4

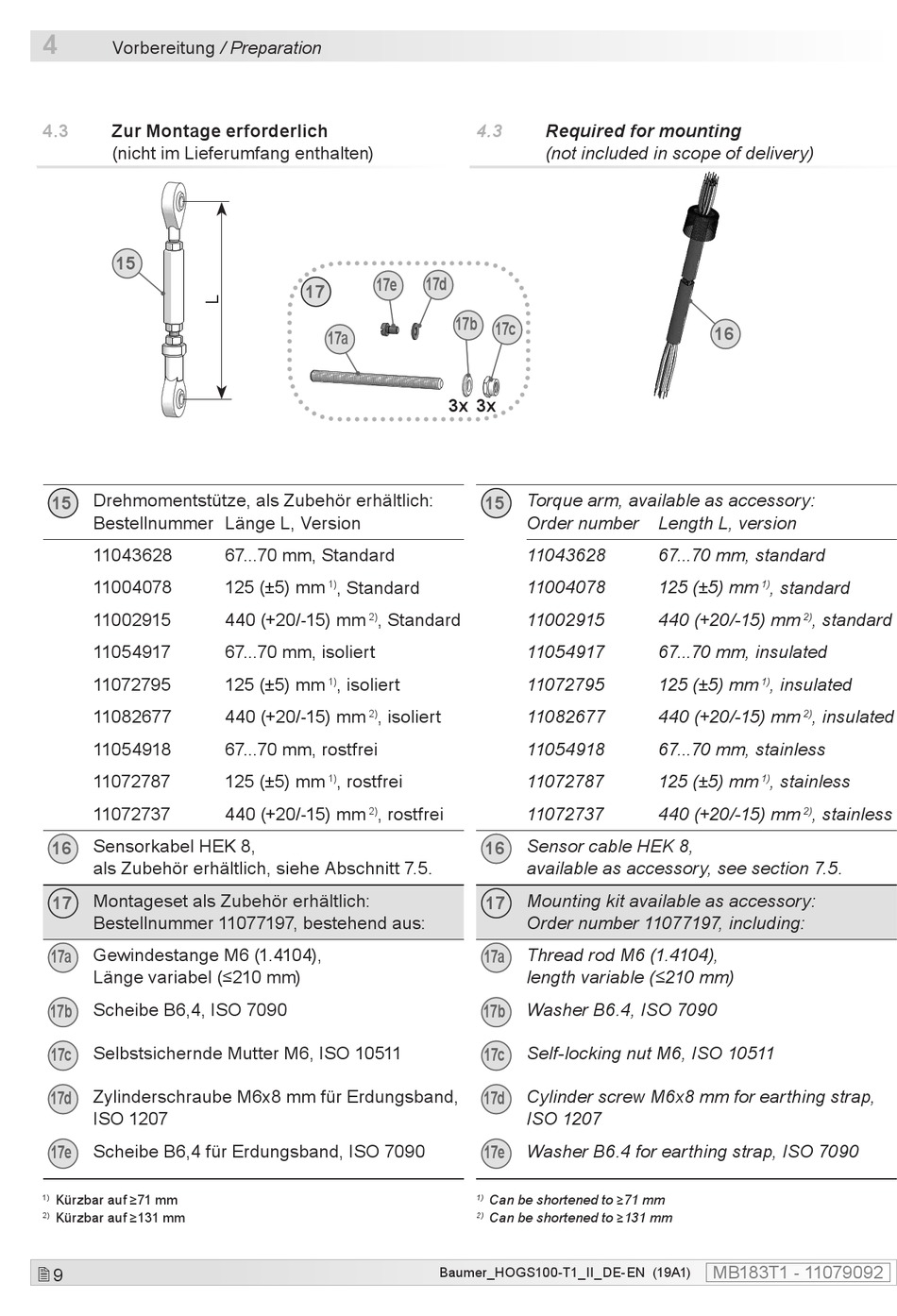

Vorbereitung / Preparation
4.3 Zur Montage erforderlich
(nicht im Lieferumfang enthalten)
15
Drehmomentstütze, als Zubehör erhältlich:
15
Bestellnummer Länge L, Version
11043628
11004078
11002915
11054917
11072795
11082677
11054918
11072787
11072737
Sensorkabel HEK 8,
16
als Zubehör erhältlich, siehe Abschnitt 7.5.
Montageset als Zubehör erhältlich:
17
Bestellnummer 11077197, bestehend aus:
Gewindestange M6 (1.4104),
17a
Länge variabel (≤210 mm)
Scheibe B6,4, ISO 7090
17b
Selbstsichernde Mutter M6, ISO 10511
17c
Zylinderschraube M6x8 mm für Erdungsband,
17d
ISO 1207
Scheibe B6,4 für Erdungsband, ISO 7090
17e
Kürzbar auf ≥71 mm
1)
Kürzbar auf ≥131 mm
2)

9
17e
17
17a
67...70 mm, Standard
125 (±5) mm , Standard
1)
440 (+20/-15) mm , Standard
2)
67...70 mm, isoliert
125 (±5) mm , isoliert
1)
440 (+20/-15) mm , isoliert
2)
67...70 mm, rostfrei
125 (±5) mm , rostfrei
1)
440 (+20/-15) mm , rostfrei
2)
4.3 Required for mounting
(not included in scope of delivery)
17d
17b 17c
3x 3x
Torque arm, available as accessory:
15
Order number
11043628
11004078
11002915
11054917
11072795
11082677
11054918
11072787
11072737
Sensor cable HEK 8,
16
available as accessory, see section 7.5.
Mounting kit available as accessory:
17
Order number 11077197, including:
Thread rod M6 (1.4104),
17a
length variable (≤210 mm)
Washer B6.4, ISO 7090
17b
Self-locking nut M6, ISO 10511
17c
Cylinder screw M6x8 mm for earthing strap,
17d
ISO 1207
17e Washer B6.4 for earthing strap, ISO 7090
Can be shortened to ≥71 mm
1)
Can be shortened to ≥131 mm
2)
Baumer_HOGS100-T1_II_DE-EN (19A1)
16
Length L, version
67...70 mm, standard
125 (±5) mm , standard
1)
440 (+20/-15) mm , standard
2)
67...70 mm, insulated
125 (±5) mm , insulated
1)
440 (+20/-15) mm , insulated
2)
67...70 mm, stainless
125 (±5) mm , stainless
1)
440 (+20/-15) mm , stainless
2)
MB183T1 - 11079092
