6.8.2 Montaj derinlikleri
Statik su seviyesinin altındaki azami montaj derinliği:
150 metre, bkz. şekil 11.
Dinamik su seviyesinin altındaki asgari montaj
derinliği:
• Dikey montaj:
Çalıştırma ve işletme anında pompa daima tam
manasıyla suya batmış olmalıdır.
• Yatay montaj:
Pompa, dinamik su seviyesinin en azından
0,5 metre altına monte edilmeli ve
çalıştırılmalıdır.
Eğer pompanın çamur ile kaplanma riski
varsapompa daima bir akış kovanı içine
yerleştirilmiş olmalıdır.
6.8.3 Pompa sondaj kuyusunun içine
indirildiğinde
Pompanın yük altında olmayan bir çelik halat
vasıtası ile asılması tavsiye edilir, bkz. şekil 11,
2 numaralı pozisyon.
Asma halatı o şekilde gevşetiniz ki, yükten kurtulmuş
olsun ve onu tel kilitleri vasıtasıyla sondaj kuyusunun
ağzına sabitleyiniz.
Gergi teli pompaya bağlı olduğu borularla
birlikte dışarı çıkartmak için
kullanılmamalıdır.
Pompayı motor kablosundan tutup
kaldırmayınız.
7. Çalıştırmaya başlama
Kuyunun pompanın kapasitesine tekabül eden
asgari miktarda su sağlayabilecek olmasına dikkat
ediniz.
Pompayı tamamiyle sıvının içine batmış olmadan
çalıştırmayınız.
Pompayı çalıştırınız ve pompalanan sıvı tamamiyle
temizleninceye kadar durdurmayınız, aksi takdirde
pompa hidrolik kısımları ile çek-valf tıkanabilir.
8. Pompanın çalışması
8.1 Minimum akış hızı
Motorun yeterince soğuyabilmesi için suyun akış hızı
hiç bir zaman 50 l/s ten aşağı düşmemelidir.
Eğer pompanın akış hızında ani düşme meydana
gelirse bunun sebebi pompanın sondaj kuyusunin
taşıyabileceğinden fazla suyu pompalamakta
oluşudur. Pompa durdurulmalı ve hata
düzeltilmelidir.
Pompa kuru çalışma koruma sistemi
sadece pompanın tavsiye edilen çalışma
limitleri dahilinde etkilidir.
360
8.2 Membran tankı seçimi ve tank
basıncının ve basınç şalterinin
ayarlanması
UYARI
Basınçlı sistem
Ölüm veya ciddi yaralanma
- Montaj işleri azami pompa basıncına
göre tasarlanmış olmalıdır.
Pompada 2 saniyelik yumuşak kalkış (soft-start)
sağlayan bir sistem olduğu için çalışmaya başlama
esnasında basınç düğmesindeki ve diyafram
tankındaki basınç basınç düğmesi üstündeki (p
pompa devreye sokma basıncından daha düşük
olacaktır. Bu düşük basınca asgari basınç (p
denir.
p , en üst seviyedeki musluğun min. basıncı + tank
min
ve basınç şalterinden itibaren basma yüksekliği ve
boru kayıplarının toplamına eşittir (p
bkz. şekil 12.

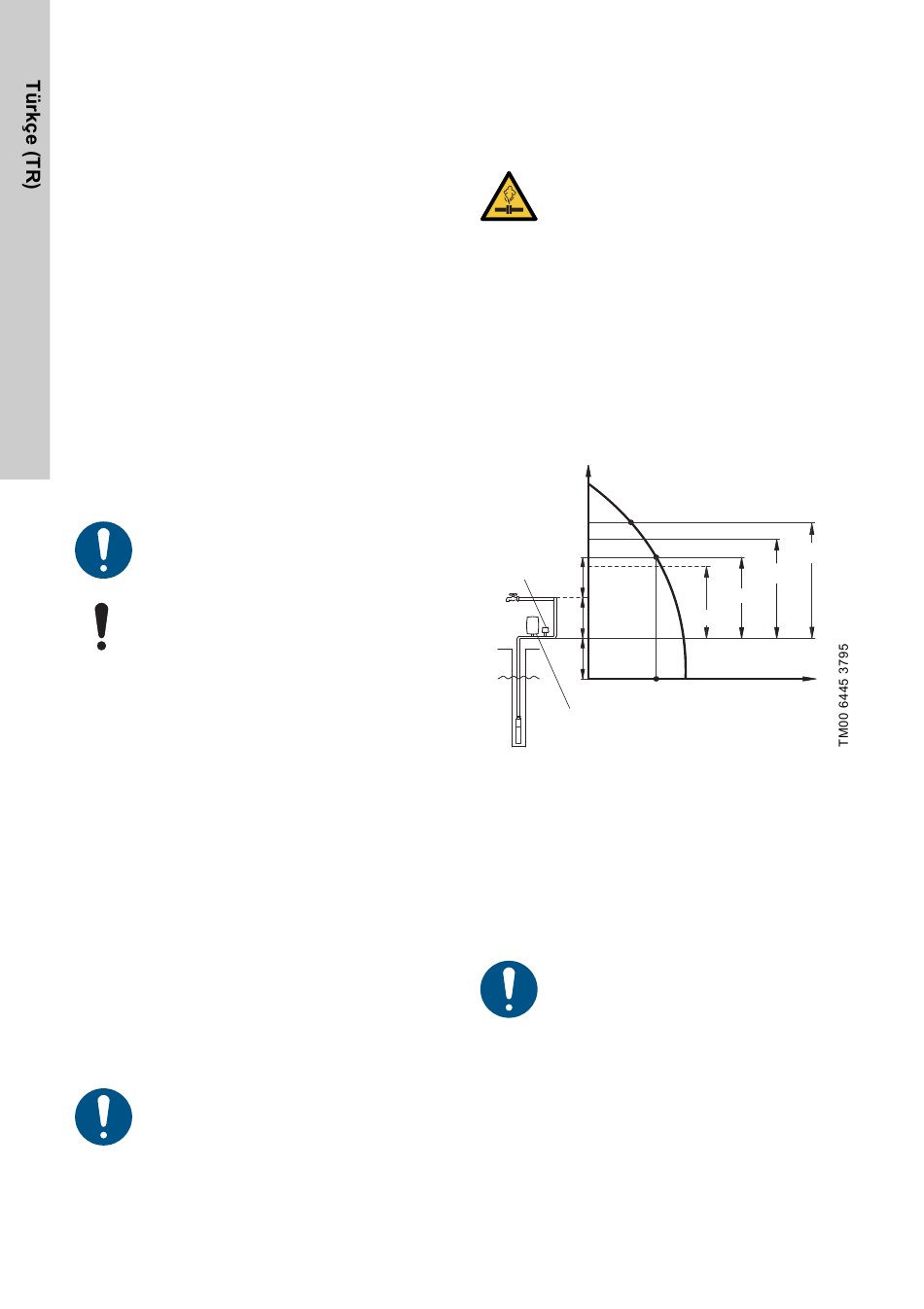

Basınç
şalteri
C
B
A
Q
max.
Diyafram tankı
Şekil 12
A: Basma yüksekliği + dinamik su
seviyesinden diyafram tankına kadar olan
basma yüksekliği kaybı.
B: Basma yüksekliği + diyafram tankından en
yüksek musluk seviyesine kadar olan
basma yüksekliği kaybı.
C: En yüksek musluk seviyesindeki asgari
basınç.
Seçtiğiniz pompanın p
yüksek basınç verebileceğinden emin
olun.
p : Diyafram tankının ön şarj basıncı.
ön
p : Arzu edilen asgari basınç.
min
p : Basınç şalterindeki devreye girme basıncı.
alt
p : Basınç şalterindeki devreden çıkma
üst
basıncı.
Q : p da maksimum debi miktarı.
max min
)
alt
)
min
= B + C),
min
p
üst
p
alt
p
min
p
ön
Q
+ A dan daha
üst
