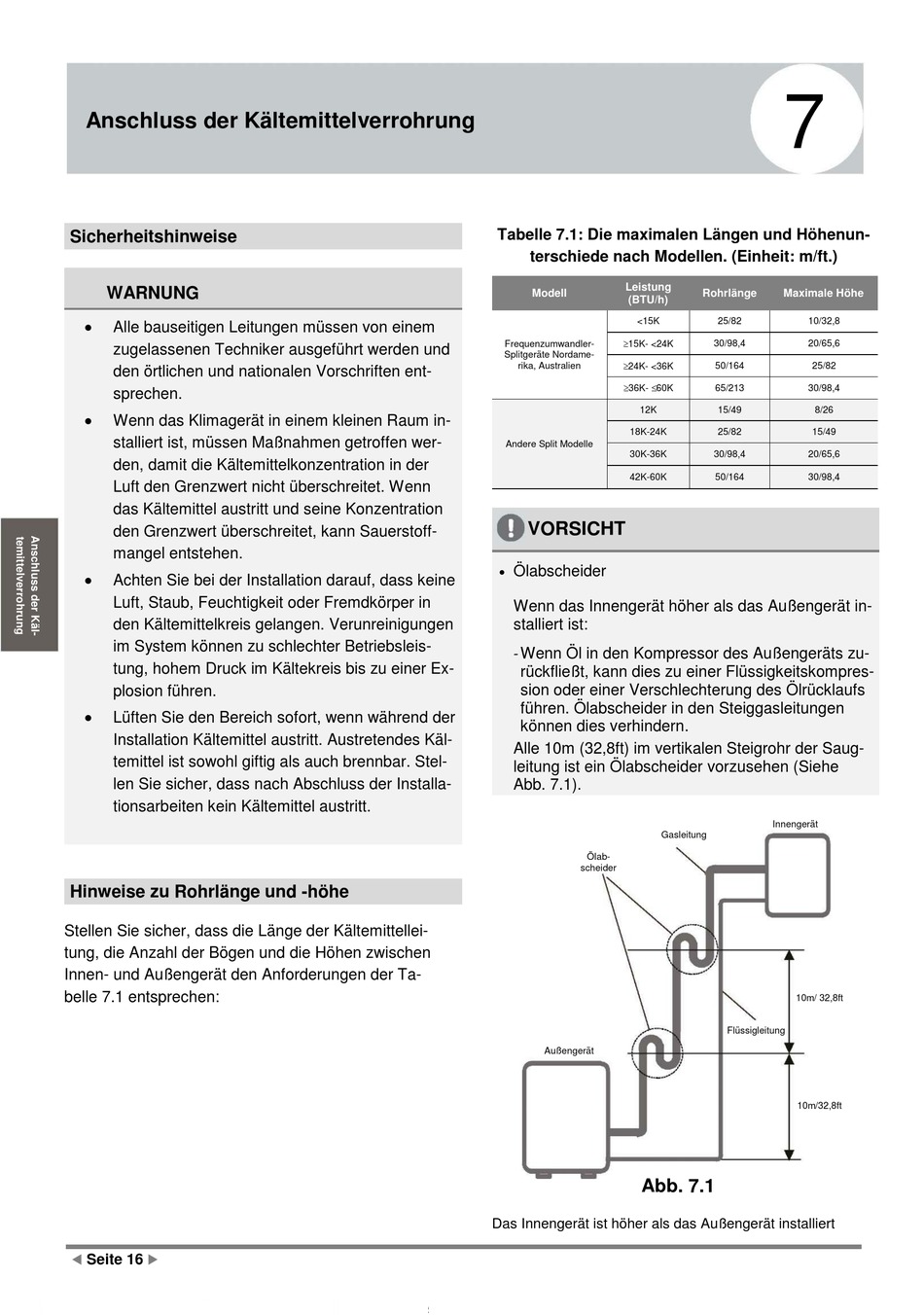

Anschluss der Kältemittelverrohrung
Sicherheitshinweise
WARNUNG
•
Alle bauseitigen Leitungen müssen von einem
zugelassenen Techniker ausgeführt werden und
den örtlichen und nationalen Vorschriften ent-
sprechen.
•
Wenn das Klimagerät in einem kleinen Raum in-
stalliert ist, müssen Maßnahmen getroffen wer-
den, damit die Kältemittelkonzentration in der
Luft den Grenzwert nicht überschreitet. Wenn
das Kältemittel austritt und seine Konzentration
den Grenzwert überschreitet, kann Sauerstoff-
mangel entstehen.
•
Achten Sie bei der Installation darauf, dass keine
Luft, Staub, Feuchtigkeit oder Fremdkörper in
den Kältemittelkreis gelangen. Verunreinigungen
im System können zu schlechter Betriebsleis-
tung, hohem Druck im Kältekreis bis zu einer Ex-
plosion führen.
•
Lüften Sie den Bereich sofort, wenn während der
Installation Kältemittel austritt. Austretendes Käl-
temittel ist sowohl giftig als auch brennbar. Stel-
len Sie sicher, dass nach Abschluss der Installa-
tionsarbeiten kein Kältemittel austritt.
Hinweise zu Rohrlänge und -höhe
Stellen Sie sicher, dass die Länge der Kältemittellei-
tung, die Anzahl der Bögen und die Höhen zwischen
Innen- und Außengerät den Anforderungen der Ta-
belle 7.1 entsprechen:
 
Seite 16
Tabelle 7.1: Die maximalen Längen und Höhenun-
terschiede nach Modellen. (Einheit: m/ft.)
Leistung
Modell
(BTU/h)
<15K
15K- <24K
Frequenzumwandler-
Splitgeräte Nordame-
24K- <36K
rika, Australien
36K- 60K
12K
18K-24K
Andere Split Modelle
30K-36K
42K-60K
VORSICHT
•
Ölabscheider
Wenn das Innengerät höher als das Außengerät in-
stalliert ist:
- Wenn Öl in den Kompressor des Außengeräts zu-
rückfließt, kann dies zu einer Flüssigkeitskompres-
sion oder einer Verschlechterung des Ölrücklaufs
führen. Ölabscheider in den Steiggasleitungen
können dies verhindern.
Alle 10m (32,8ft) im vertikalen Steigrohr der Saug-
leitung ist ein Ölabscheider vorzusehen (Siehe
Abb. 7.1).
Gasleitung
Ölab-
scheider
Außengerät
Abb. 7.1
Das Innengerät ist höher als das Außengerät installiert
7
Rohrlänge Maximale Höhe
25/82 10/32,8
30/98,4 20/65,6
50/164 25/82
65/213 30/98,4
15/49 8/26
25/82 15/49
30/98,4 20/65,6
50/164 30/98,4
Innengerät
10m/ 32,8ft
Flüssigleitung
10m/32,8ft
