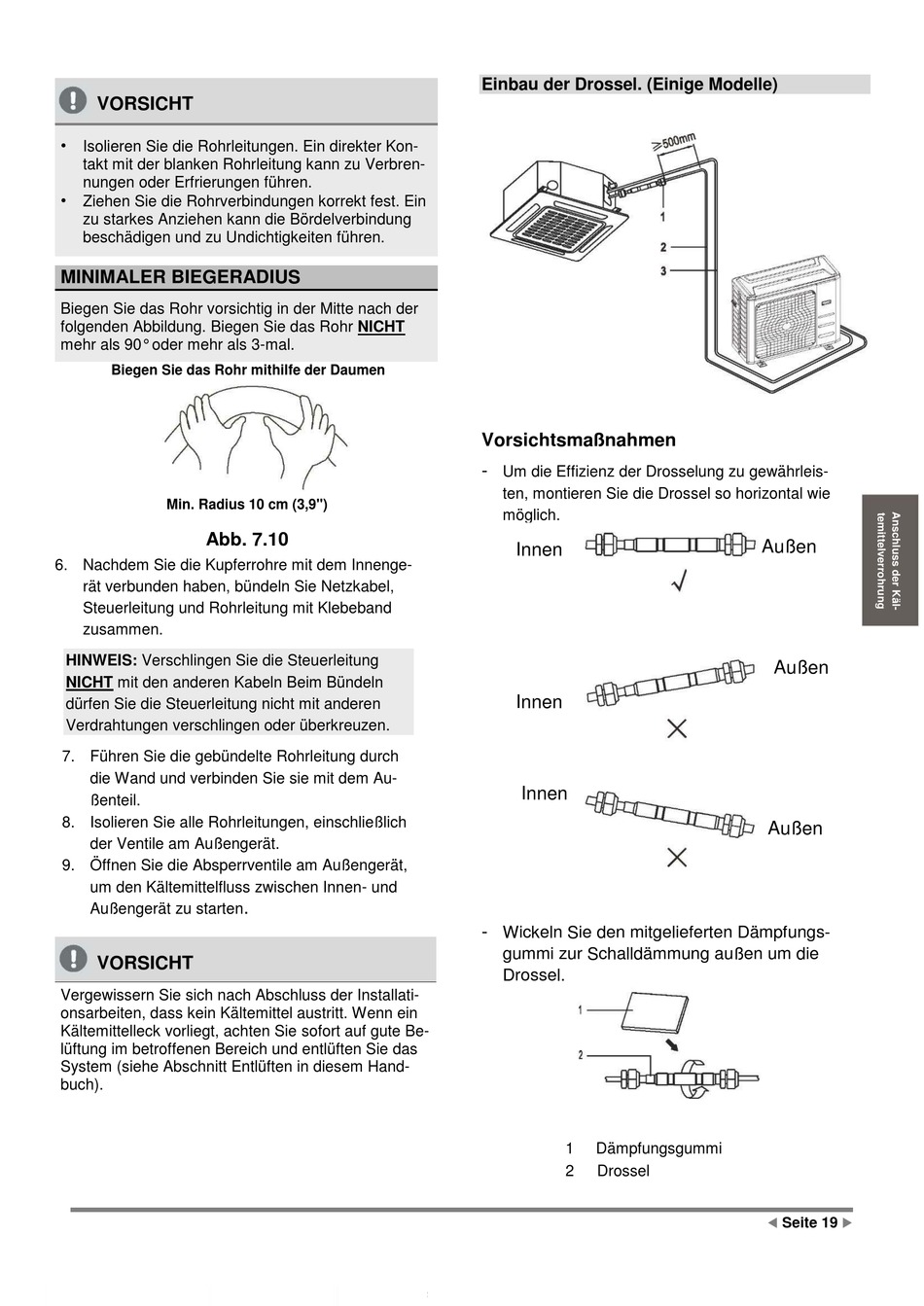

Midea MCA3U-12FNXD0 Montageanleitung Seite 19

VORSICHT
•
Isolieren Sie die Rohrleitungen. Ein direkter Kon-
takt mit der blanken Rohrleitung kann zu Verbren-
nungen oder Erfrierungen führen.
•
Ziehen Sie die Rohrverbindungen korrekt fest. Ein
zu starkes Anziehen kann die Bördelverbindung
beschädigen und zu Undichtigkeiten führen.
MINIMALER BIEGERADIUS
Biegen Sie das Rohr vorsichtig in der Mitte nach der
folgenden Abbildung. Biegen Sie das Rohr NICHT
mehr als 90° oder mehr als 3-mal.
Biegen Sie das Rohr mithilfe der Daumen
Min. Radius 10 cm (3,9")
Abb. 7.10
6. Nachdem Sie die Kupferrohre mit dem Innenge-
rät verbunden haben, bündeln Sie Netzkabel,
Steuerleitung und Rohrleitung mit Klebeband
zusammen.
HINWEIS: Verschlingen Sie die Steuerleitung
NICHT mit den anderen Kabeln Beim Bündeln
dürfen Sie die Steuerleitung nicht mit anderen
Verdrahtungen verschlingen oder überkreuzen.
7. Führen Sie die gebündelte Rohrleitung durch
die Wand und verbinden Sie sie mit dem Au-
ßenteil.
8. Isolieren Sie alle Rohrleitungen, einschließlich
der Ventile am Außengerät.
9. Öffnen Sie die Absperrventile am Außengerät,
um den Kältemittelfluss zwischen Innen- und
Außengerät zu starten
VORSICHT
Vergewissern Sie sich nach Abschluss der Installati-
onsarbeiten, dass kein Kältemittel austritt. Wenn ein
Kältemittelleck vorliegt, achten Sie sofort auf gute Be-
lüftung im betroffenen Bereich und entlüften Sie das
System (siehe Abschnitt Entlüften in diesem Hand-
buch).
.
Einbau der Drossel. (Einige Modelle)
1 Drossel
2 Flüssigleitung
3 Gasleitung
Vorsichtsmaßnahmen
-
Um die Effizienz der Drosselung zu gewährleis-
ten, montieren Sie die Drossel so horizontal wie
möglich.
Innen
Innen
Innen
-
Wickeln Sie den mitgelieferten Dämpfungs-
gummi zur Schalldämmung außen um die
Drossel.
1 Dämpfungsgummi
2 Drossel
Außen
Außen
Außen
 
Seite 19
