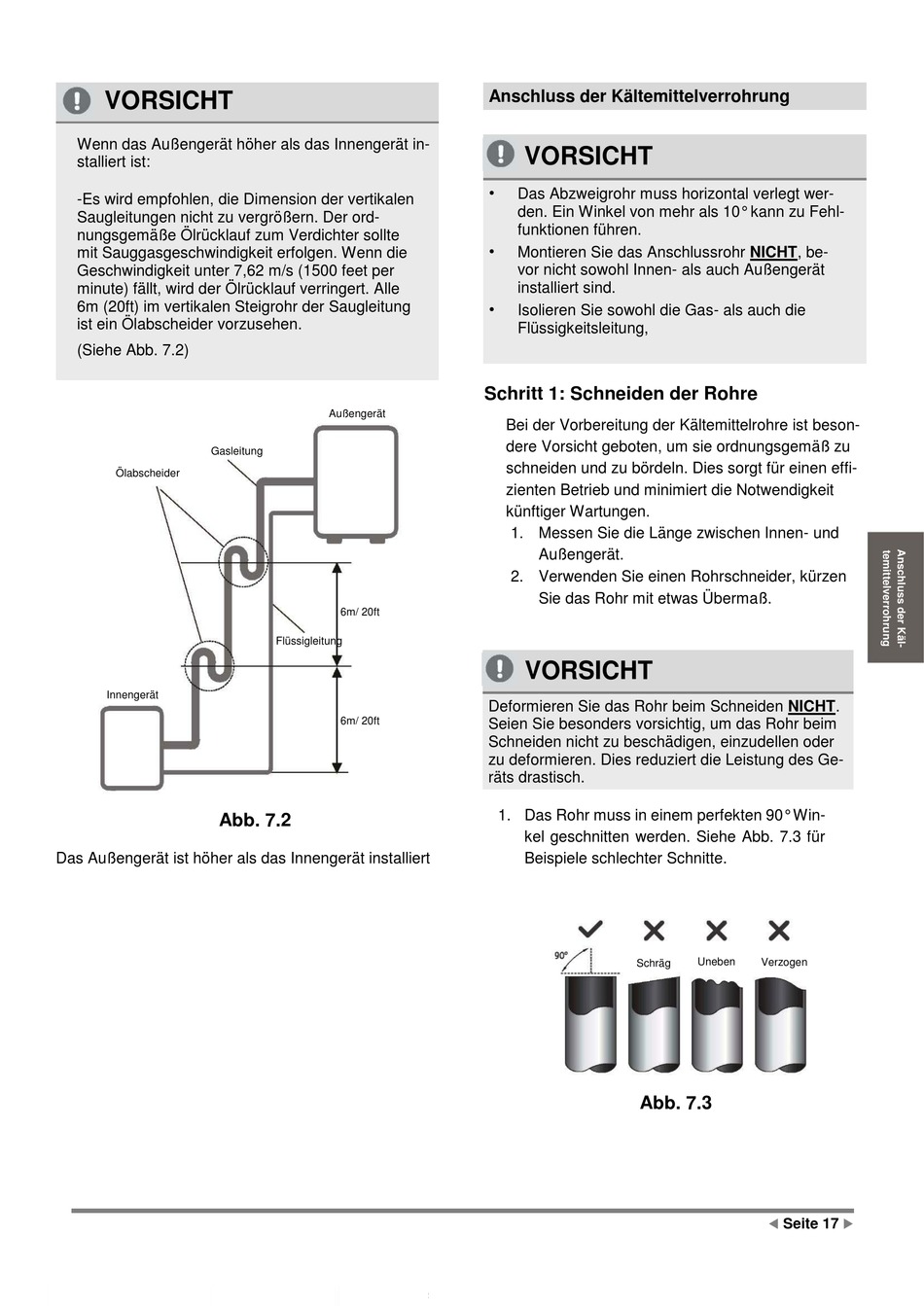

Schritt 1: Schneiden Der Rohre - Midea MCA3U-12FNXD0 Montageanleitung

VORSICHT
Wenn das Außengerät höher als das Innengerät in-
stalliert ist:
-Es wird empfohlen, die Dimension der vertikalen
Saugleitungen nicht zu vergrößern. Der ord-
nungsgemäße Ölrücklauf zum Verdichter sollte
mit Sauggasgeschwindigkeit erfolgen. Wenn die
Geschwindigkeit unter 7,62 m/s (1500 feet per
minute) fällt, wird der Ölrücklauf verringert. Alle
6m (20ft) im vertikalen Steigrohr der Saugleitung
ist ein Ölabscheider vorzusehen.
(Siehe Abb. 7.2)
Gasleitung
Ölabscheider
Innengerät
Abb. 7.2
Das Außengerät ist höher als das Innengerät installiert
Außengerät
6m/ 20ft
Flüssigleitung
6m/ 20ft
Anschluss der Kältemittelverrohrung
VORSICHT
•
Das Abzweigrohr muss horizontal verlegt wer-
den. Ein Winkel von mehr als 10° kann zu Fehl-
funktionen führen.
•
Montieren Sie das Anschlussrohr NICHT, be-
vor nicht sowohl Innen- als auch Außengerät
installiert sind.
•
Isolieren Sie sowohl die Gas- als auch die
Flüssigkeitsleitung,

Schritt 1: Schneiden der Rohre

Bei der Vorbereitung der Kältemittelrohre ist beson-
dere Vorsicht geboten, um sie ordnungsgemäß zu
schneiden und zu bördeln. Dies sorgt für einen effi-
zienten Betrieb und minimiert die Notwendigkeit
künftiger Wartungen.
1. Messen Sie die Länge zwischen Innen- und
Außengerät.
2. Verwenden Sie einen Rohrschneider, kürzen
Sie das Rohr mit etwas Übermaß.
VORSICHT
Deformieren Sie das Rohr beim Schneiden NICHT.
Seien Sie besonders vorsichtig, um das Rohr beim
Schneiden nicht zu beschädigen, einzudellen oder
zu deformieren. Dies reduziert die Leistung des Ge-
räts drastisch.
1. Das Rohr muss in einem perfekten 90° Win-
kel geschnitten werden. Siehe Abb. 7.3 für
Beispiele schlechter Schnitte.
Schräg
Abb. 7.3
Uneben Verzogen
 
Seite 17
