2)

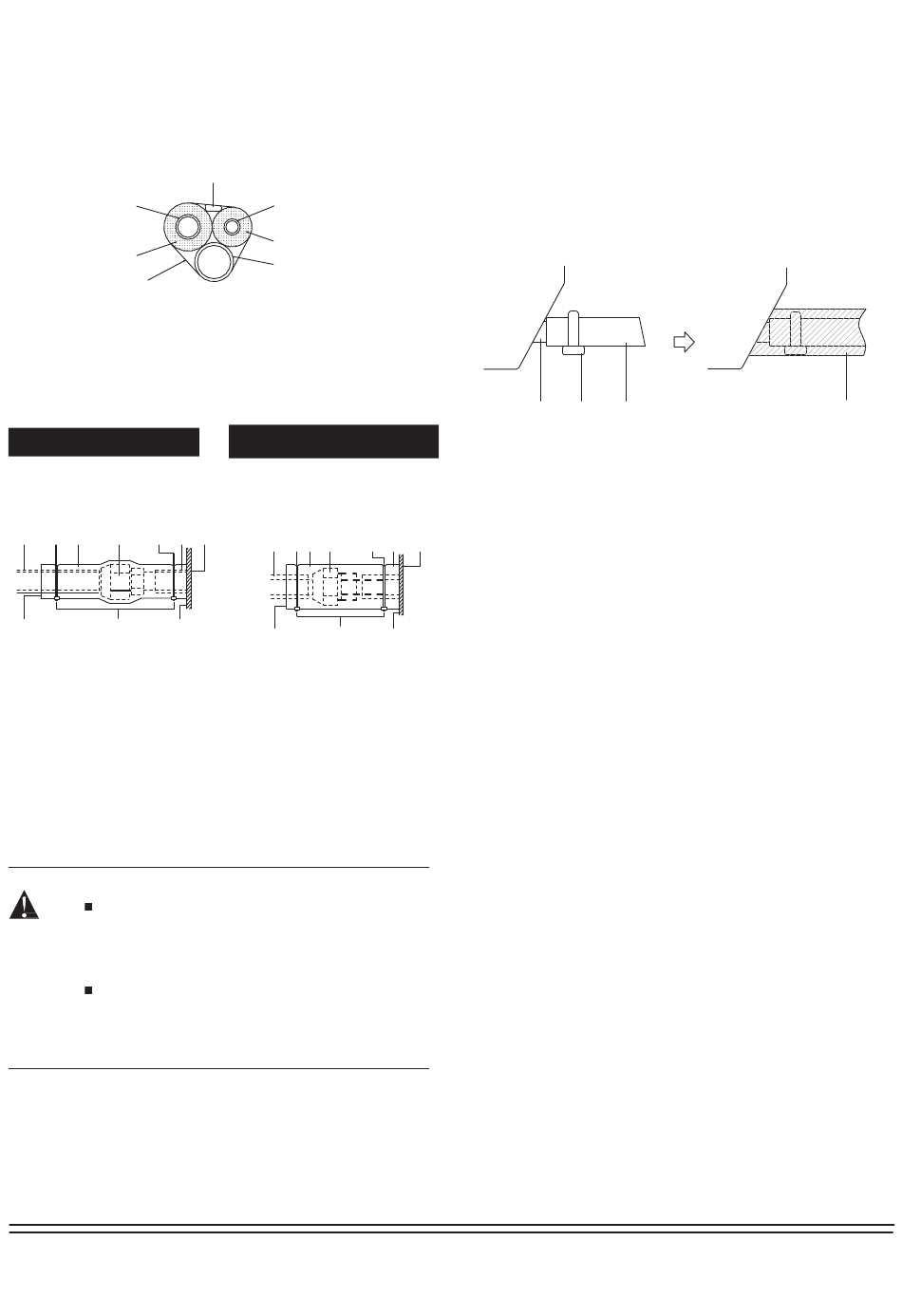

Isolieren Sie sowohl die Gas- als auch die Flüssigkeitsleitung.
Verwenden Sie getrennte thermische Isolierungen für die Gas-
und Flüssigkeits-Kältemittelleitungen. Siehe dazu
nachstehende Abbildung.
Kabelverbindung zwischen den Einheiten
Gasleitung
Isolierung der
Gasleitung
Abschließendes Band
Verfahren zur Rohrleitungsisolierung
Gasleitung
eitung
1
6
3
2
6
4
A
C
B
1
Rohrleitungs-Isoliermaterial (nicht mitgeliefert)
2
Verbindung per Überwurfmutter
3
Isolierung des Anschlussteils (nicht mitgeliefert)
4
Rohrleitungs-Isoliermaterial (Haupteinheit)
5
Inneneinheit
6
Schelle (nicht mitgeliefert)
A
Drehen Sie die Nähte auf
B
Bringen es an der Basis an
C
Befestigen den Teil außer dem Rohrleitungs-
Isoliermaterial
Achten Sie bei der lokalen Isolierung darauf, die
Rohrleitungen auf dem gesamten Weg bis zu den
Verbindungsstellen in der Einheit zu isolieren. Unisolierte
Leitungen können zur Kondenswasserbildung oder bei
Berührung zu Verbrennungen führen.
Achten Sie darauf, dass auf den Kunststoffteilen der
Zierblende (optionale Ausstattung) kein Öl verbleibt.
Öl kann zur Degeneration führen und Kunststoffteile
beschädigen.
Flüssigkeitsleitung
Isolierung der
Flüssigkeitsleitung
Ablaufschlauch
Flüssigkeitsleitung
Flüssigkeitsl
5
1
6 3 2
6
A
C
4
ANSCHLUSS DES ABLAUFSCHLAUCHES
4.1 Installation der Ablaufleitungen.
-
Halten Sie die Leitungen so kurz wie möglich und geben ihnen ein
Gefälle von mindestens 1/100, so dass in der Leitung keine Luft
gefangen bleibt.
-
Wählen Sie die Leitungsgröße gleich oder größer als diejenige der
Verbindungsleitung
(PVC-Rohr, Nenndurchmesser innen 20mm/0,79 Zoll,
Außendurchmesser 25 mm).
-
Ziehen Sie den Ablaufschlauch soweit wie möglich über den
Ablaufstutzen und ziehen die Schlauchklemme sicher an.
1
1
Ablaufbuchse (an der Einheit angebracht)
4
5
2
Schlauchklemme
3
Ablaufschlauch
4
Isolierung (nicht mitgeliefert)
-
Isolieren Sie den Ablaufschlauch im Gebäude.
B
-
Falls der Ablaufschlauch nicht mit ausreichend Gefälle verlegt
werden kann, versehen sie ihn mit einer Abflussförderpumpe (nicht
mitgeliefert).
- Achten Sie darauf, dass die Wärmeisolierung an folgenden 2 Stellen
vorgenommen ist, damit kein Wasseraustritt infolge von
Taukondenswasser auftreten kann.
1
Innere Ablaufleitung.
2
Ablaufanschluss.
13
2
3
4
