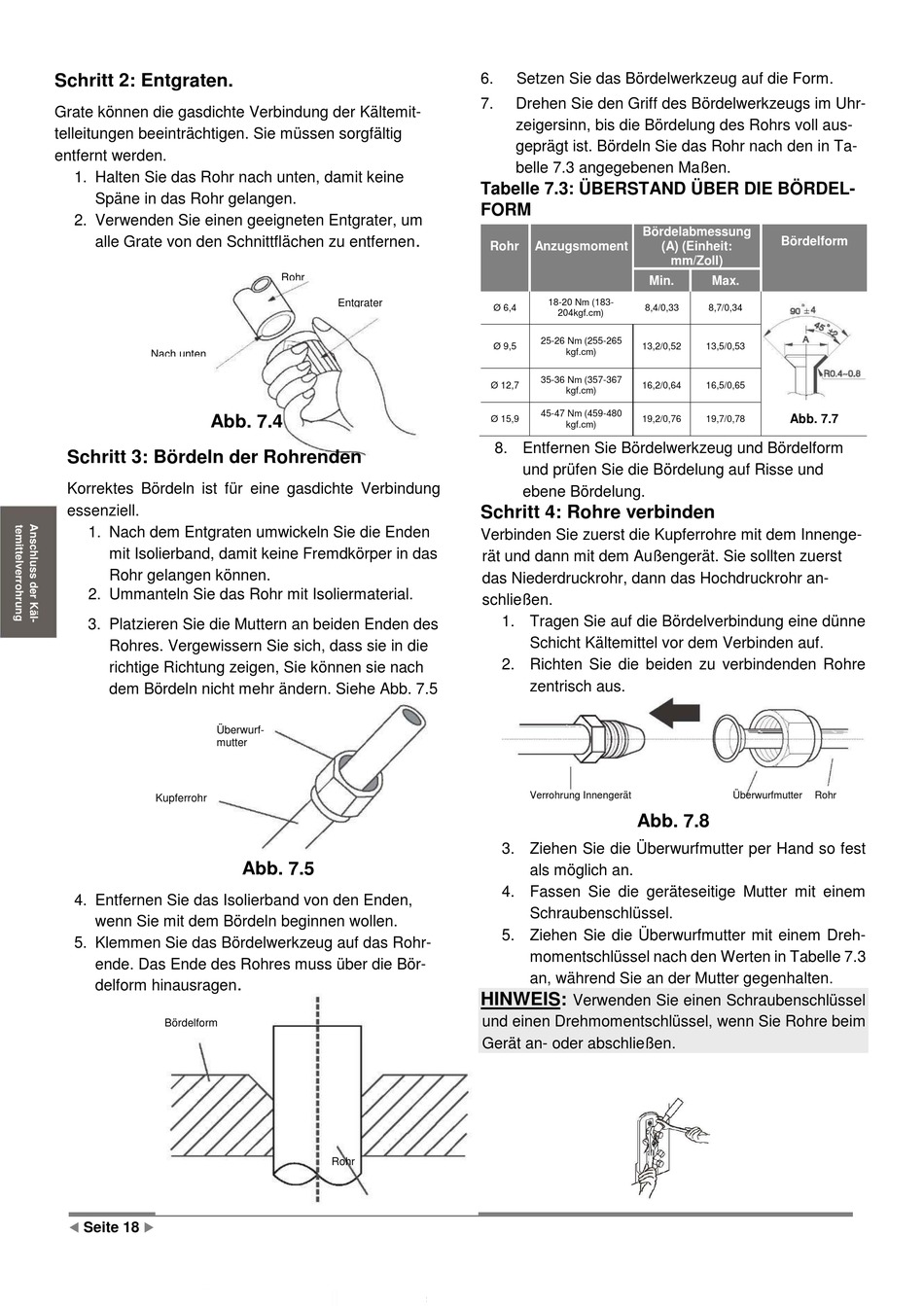

Schritt 2: Entgraten.
Grate können die gasdichte Verbindung der Kältemit-
telleitungen beeinträchtigen. Sie müssen sorgfältig
entfernt werden.
1. Halten Sie das Rohr nach unten, damit keine
Späne in das Rohr gelangen.
2. Verwenden Sie einen geeigneten Entgrater, um
alle Grate von den Schnittflächen zu entfernen
Nach unten
halten
Abb. 7.4
Schritt 3: Bördeln der Rohrenden
Korrektes Bördeln ist für eine gasdichte Verbindung
essenziell.
1. Nach dem Entgraten umwickeln Sie die Enden
mit Isolierband, damit keine Fremdkörper in das
Rohr gelangen können.
2. Ummanteln Sie das Rohr mit Isoliermaterial.
3. Platzieren Sie die Muttern an beiden Enden des
Rohres. Vergewissern Sie sich, dass sie in die
richtige Richtung zeigen, Sie können sie nach
dem Bördeln nicht mehr ändern. Siehe Abb. 7.5
Überwurf-
mutter
Kupferrohr
4. Entfernen Sie das Isolierband von den Enden,
wenn Sie mit dem Bördeln beginnen wollen.
5. Klemmen Sie das Bördelwerkzeug auf das Rohr-
ende. Das Ende des Rohres muss über die Bör-
delform hinausragen
Bördelform
 
Seite 18
Rohr
Entgrater
Abb. 7.5
.
Rohr
6. Setzen Sie das Bördelwerkzeug auf die Form.
7. Drehen Sie den Griff des Bördelwerkzeugs im Uhr-
zeigersinn, bis die Bördelung des Rohrs voll aus-
geprägt ist. Bördeln Sie das Rohr nach den in Ta-
belle 7.3 angegebenen Maßen.
Tabelle 7.3: ÜBERSTAND ÜBER DIE BÖRDEL-
FORM
.
Rohr Anzugsmoment
18-20 Nm (183-
Ø 6,4
204kgf.cm)
25-26 Nm (255-265
Ø 9,5
kgf.cm)
35-36 Nm (357-367
Ø 12,7
kgf.cm)
45-47 Nm (459-480
Ø 15,9
kgf.cm)
8. Entfernen Sie Bördelwerkzeug und Bördelform
und prüfen Sie die Bördelung auf Risse und
ebene Bördelung.

Schritt 4: Rohre verbinden

Verbinden Sie zuerst die Kupferrohre mit dem Innenge-
rät und dann mit dem Außengerät. Sie sollten zuerst
das Niederdruckrohr, dann das Hochdruckrohr an-
schließen.
1. Tragen Sie auf die Bördelverbindung eine dünne
Schicht Kältemittel vor dem Verbinden auf.
2. Richten Sie die beiden zu verbindenden Rohre
zentrisch aus.
Verrohrung Innengerät
3. Ziehen Sie die Überwurfmutter per Hand so fest
als möglich an.
4. Fassen Sie die geräteseitige Mutter mit einem
Schraubenschlüssel.
5. Ziehen Sie die Überwurfmutter mit einem Dreh-
momentschlüssel nach den Werten in Tabelle 7.3
an, während Sie an der Mutter gegenhalten.
HINWEIS:
Verwenden Sie einen Schraubenschlüssel
und einen Drehmomentschlüssel, wenn Sie Rohre beim
Gerät an- oder abschließen.
Bördelabmessung
Bördelform
(A) (Einheit:
mm/Zoll)
Min. Max.
8,4/0,33 8,7/0,34
13,2/0,52 13,5/0,53
16,2/0,64 16,5/0,65
Abb. 7.7
19,2/0,76 19,7/0,78
Überwurfmutter
Abb. 7.8
Rohr
