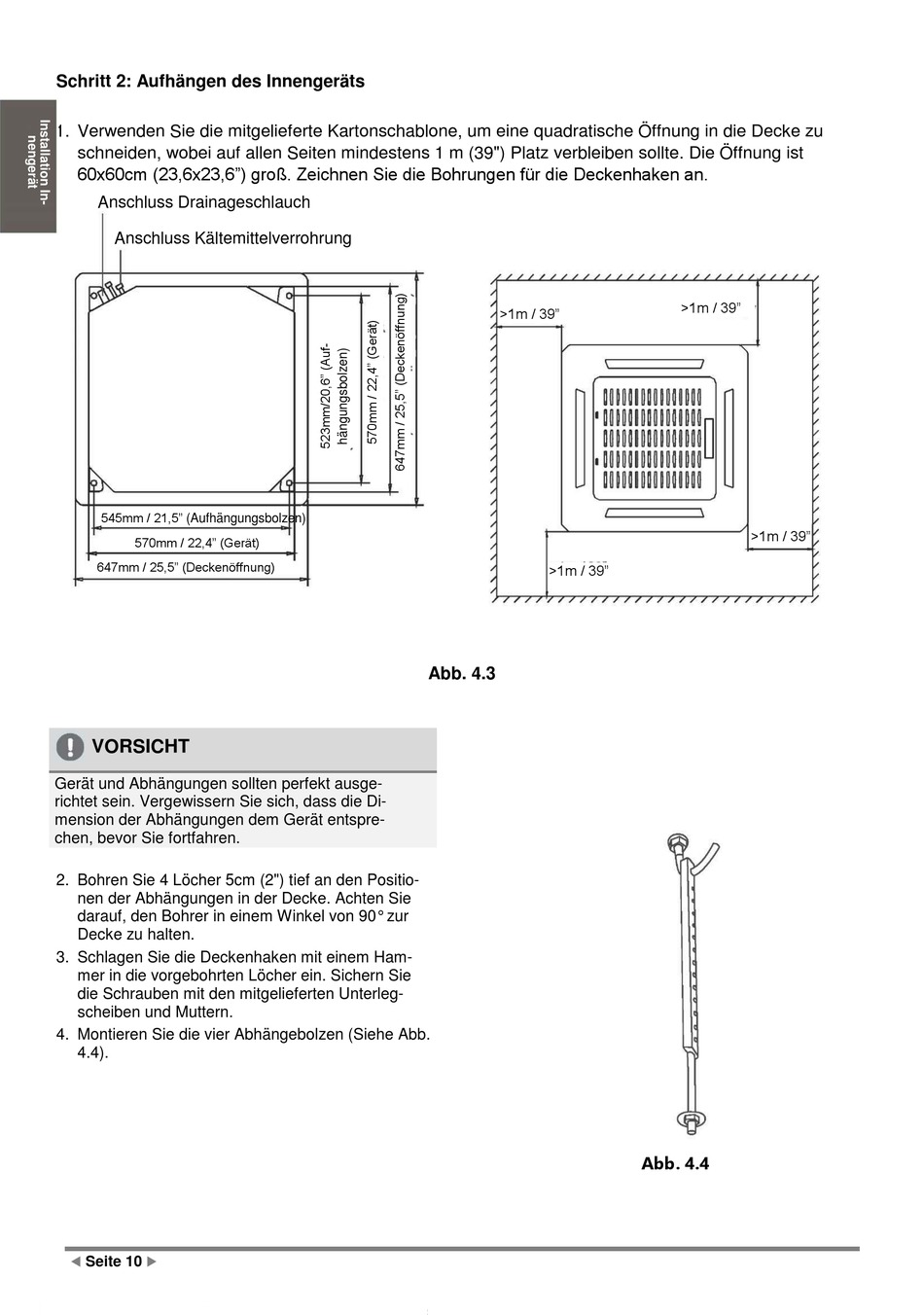

Midea MCA3U-12FNXD0 Montageanleitung Seite 10

Schritt 2: Aufhängen des Innengeräts
1. Verwenden Sie die mitgelieferte Kartonschablone, um eine quadratische Öffnung in die Decke zu
schneiden, wobei auf allen Seiten mindestens 1 m (39") Platz verbleiben sollte. Die Öffnung ist
60x60cm (23,6x23,6") groß. Zeichnen Sie die Bohrungen für die Deckenhaken an.
Anschluss Drainageschlauch
Anschluss Kältemittelverrohrung
545mm / 21,5" (Aufhängungsbolzen)
570mm / 22,4" (Gerät)
647mm / 25,5" (Deckenöffnung)
VORSICHT
Gerät und Abhängungen sollten perfekt ausge-
richtet sein. Vergewissern Sie sich, dass die Di-
mension der Abhängungen dem Gerät entspre-
chen, bevor Sie fortfahren.
2. Bohren Sie 4 Löcher 5cm (2") tief an den Positio-
nen der Abhängungen in der Decke. Achten Sie
darauf, den Bohrer in einem Winkel von 90° zur
Decke zu halten.
3. Schlagen Sie die Deckenhaken mit einem Ham-
mer in die vorgebohrten Löcher ein. Sichern Sie
die Schrauben mit den mitgelieferten Unterleg-
scheiben und Muttern.
4. Montieren Sie die vier Abhängebolzen (Siehe Abb.
4.4).
 
Seite 10
>1m / 39"
>1m / 39"
Abb. 4.3
>1m / 39"
>1m / 39"
Abb. 4.4
