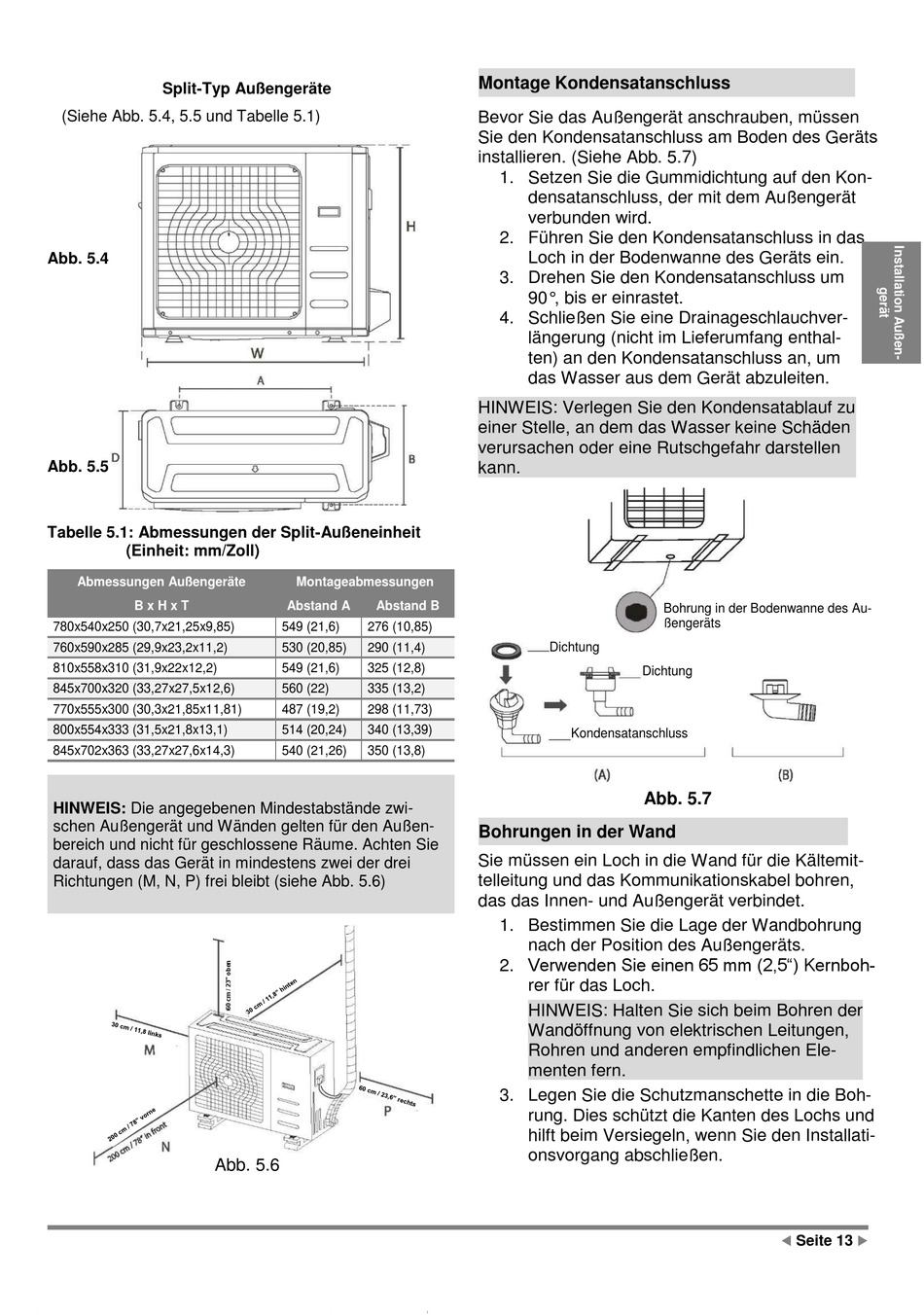

Midea MCA3U-12FNXD0 Montageanleitung Seite 13

Split-Typ Außengeräte
(Siehe Abb. 5.4, 5.5 und Tabelle 5.1)
Abb. 5.4
Abb. 5.5
Tabelle 5.1: Abmessungen der Split-Außeneinheit
(Einheit: mm/Zoll)
Abmessungen Außengeräte
B x H x T
780x540x250 (30,7x21,25x9,85)
760x590x285 (29,9x23,2x11,2)
810x558x310 (31,9x22x12,2)
845x700x320 (33,27x27,5x12,6)
770x555x300 (30,3x21,85x11,81)
800x554x333 (31,5x21,8x13,1)
845x702x363 (33,27x27,6x14,3)
HINWEIS: Die angegebenen Mindestabstände zwi-
schen Außengerät und Wänden gelten für den Außen-
bereich und nicht für geschlossene Räume. Achten Sie
darauf, dass das Gerät in mindestens zwei der drei
Richtungen (M, N, P) frei bleibt (siehe Abb. 5.6)
Abb. 5.6
Montageabmessungen
Abstand A Abstand B
549 (21,6) 276 (10,85)
530 (20,85) 290 (11,4)
549 (21,6) 325 (12,8)
560 (22) 335 (13,2)
487 (19,2) 298 (11,73)
514 (20,24) 340 (13,39)
540 (21,26) 350 (13,8)
Montage Kondensatanschluss
Bevor Sie das Außengerät anschrauben, müssen
Sie den Kondensatanschluss am Boden des Geräts
installieren. (Siehe Abb. 5.7)
1. Setzen Sie die Gummidichtung auf den Kon-
densatanschluss, der mit dem Außengerät
verbunden wird.
2. Führen Sie den Kondensatanschluss in das
Loch in der Bodenwanne des Geräts ein.
3. Drehen Sie den Kondensatanschluss um
90°, bis er einrastet.
4. Schließen Sie eine Drainageschlauchver-
längerung (nicht im Lieferumfang enthal-
ten) an den Kondensatanschluss an, um
das Wasser aus dem Gerät abzuleiten.
HINWEIS: Verlegen Sie den Kondensatablauf zu
einer Stelle, an dem das Wasser keine Schäden
verursachen oder eine Rutschgefahr darstellen
kann.
Dichtung
Dichtung
Kondensatanschluss
Abb. 5.7
Bohrungen in der Wand
Sie müssen ein Loch in die Wand für die Kältemit-
telleitung und das Kommunikationskabel bohren,
das das Innen- und Außengerät verbindet.
1. Bestimmen Sie die Lage der Wandbohrung
nach der Position des Außengeräts.
2. Verwenden Sie einen 65 mm (2,5") Kernboh-
rer für das Loch.
HINWEIS: Halten Sie sich beim Bohren der
Wandöffnung von elektrischen Leitungen,
Rohren und anderen empfindlichen Ele-
menten fern.
3. Legen Sie die Schutzmanschette in die Boh-
rung. Dies schützt die Kanten des Lochs und
hilft beim Versiegeln, wenn Sie den Installati-
onsvorgang abschließen.
Bohrung in der Bodenwanne des Au-
ßengeräts

Seite 13

