Anschluss Der Ablaufleitung; Verfahren Zur Rohrleitungsisolierung; Gasleitung; Flüssigkeitsleitung - Midea MUED-52IU Installationsanleitung

2)

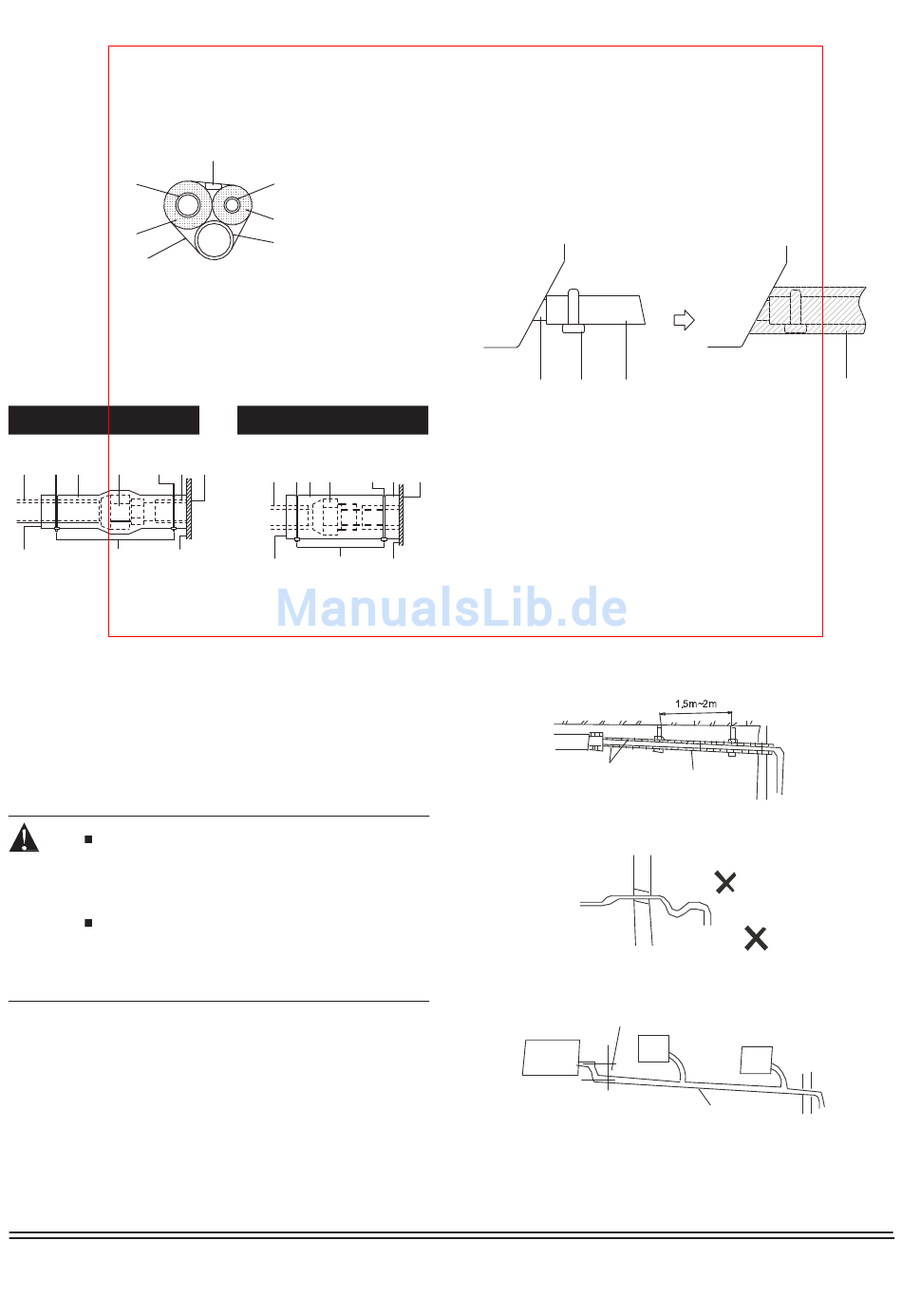

Isolieren Sie sowohl die Gas- als auch die Flüssigkeitsleitung.
Verwenden Sie getrennte thermische Isolierungen für die Gas-
und Flüssigkeits-Kältemittelleitungen. Siehe dazu
nachstehende Abbildung.
Kabelverbindung zwischen den Einheiten

Gasleitung

Isolierung der
Gasleitung
Abschließendes
Band

Verfahren zur Rohrleitungsisolierung

Gasleitung
1 6 3 2 6 4
A C B
1 Rohrleitungs-Isoliermaterial (nicht mitgeliefert)
2 Verbindung per Überwurfmutter
3 Isolierung des Anschlussteils (nicht mitgeliefert)
4 Rohrleitungs-Isoliermaterial (Haupteinheit)
5 Inneneinheit
6 Schelle (nicht mitgeliefert)
A Drehen Sie die Nähte auf
B Bringen es an der Basis an
C Befestigen den Teil außer dem Rohrleitungs-
Isoliermaterial
Achten Sie bei der lokalen Isolierung darauf, die
Rohrleitungen auf dem gesamten Weg bis zu den
Verbindungsstellen in der Einheit zu isolieren. Unisolierte
Leitungen können zur Kondenswasserbildung oder bei
Berührung zu Verbrennungen führen.
Achten Sie darauf, dass auf den Kunststoffteilen der
Zierblende (optionale Ausstattung) kein Öl verbleibt.
Öl kann zur Degeneration führen und Kunststoffteile
beschädigen.
Flüssigkeitsleitung
Isolierung der
Flüssigkeitsleitung
Ablaufschlauch
Flüssigkeitsleitung
5
1 6 3 2 6
A C
4

ANSCHLUSS DER ABLAUFLEITUNG

Installation der Ablaufleitungen.
-
Halten Sie die Leitungen so kurz wie möglich und geben ihnen ein
Gefälle von mindestens 1/100, so dass in der Leitung keine Luft
gefangen bleibt.
-
Wählen Sie die Leitungsgröße gleich oder größer als diejenige der
Verbindungsleitung (PVC-Rohr, Nenndurchmesser innen 20mm/0,79
Zoll, Außendurchmesser 25mm).
- Ziehen Sie den Ablaufschlauch soweit wie möglich über den
Ablaufstutzen und ziehen die Schlauchklemme sicher an.
1
1 Ablaufbuchse (an der Einheit angebracht)
2 Schlauchklemme
3 Ablaufschlauch
4 Isolierung (nicht mitgeliefert)
4 5
-
Isolieren Sie den Ablaufschlauch im Gebäude.
-
Falls der Ablaufschlauch nicht mit ausreichend Gefälle verlegt
werden kann, versehen sie ihn mit einer Abflussförderpumpe (nicht
mitgeliefert).
B
-
Achten Sie darauf, dass die Wärmeisolierung an folgenden 2 Stellen
vorgenommen ist, damit kein Wasseraustritt infolge von
Taukondenswasser auftreten kann.
1
Innere Ablaufleitung.
2
Ablaufanschluss.
Positionieren Sie das so tief
wie möglich (etwa 10cm)
Abwärtsgefälle
weniger als 1/100
Ablauftest
- Prüfen Sie, dass die Ablaufleitung unbehindert ist.
- Neu gebaute Häuser sollten diesen Test machen, bevor die Decke verkleidet wird.
10
2 3
1,5m~2m
Isolier-
material
Abwärtsneigung
weniger als 1/100
Biegung
S-Form
Vp30
