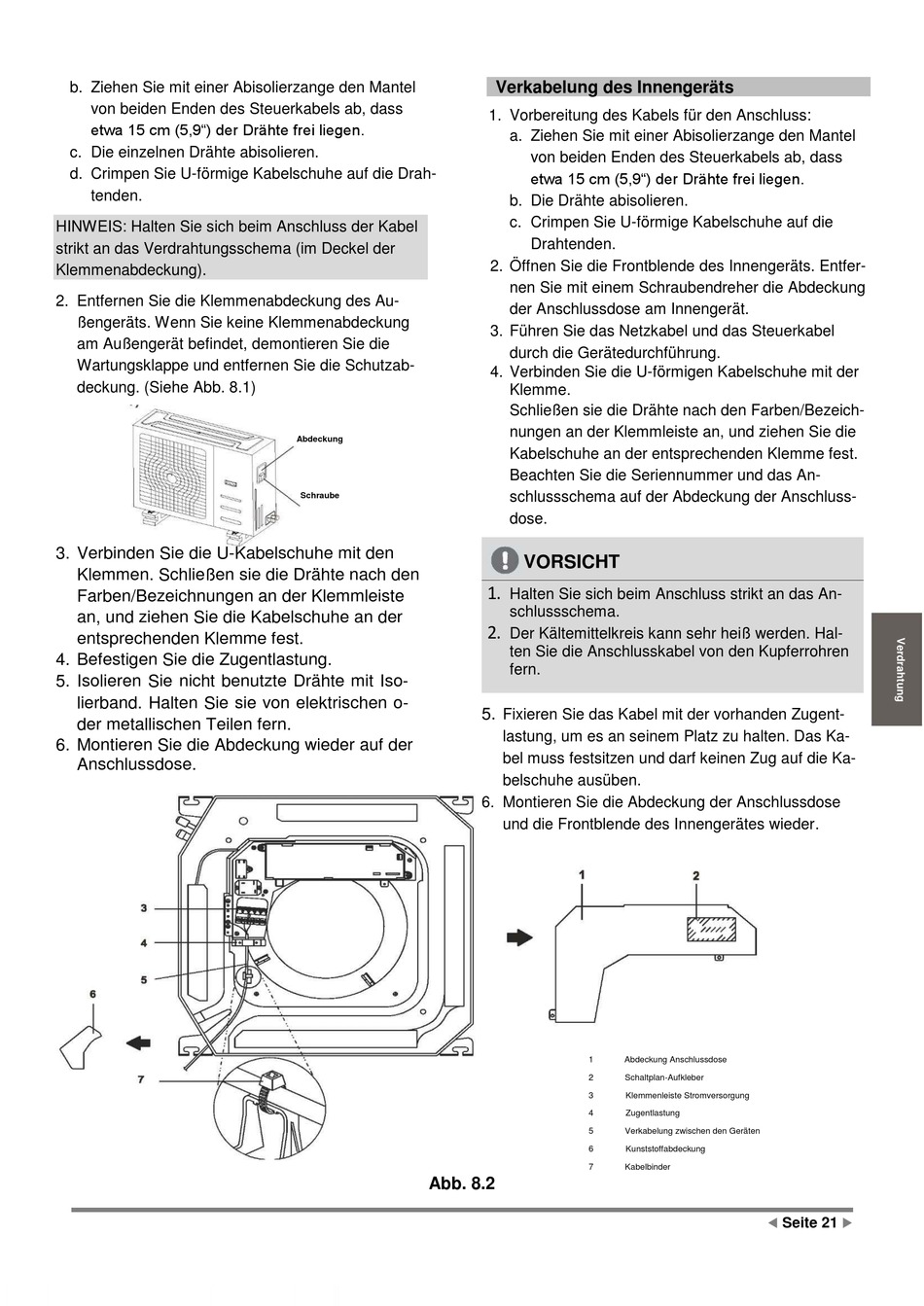

Midea MCA3U-12FNXD0 Montageanleitung Seite 21

b. Ziehen Sie mit einer Abisolierzange den Mantel
von beiden Enden des Steuerkabels ab, dass
etwa 15 cm (5,9") der Drähte frei liegen.
c. Die einzelnen Drähte abisolieren.
d. Crimpen Sie U-förmige Kabelschuhe auf die Drah-
tenden.
HINWEIS: Halten Sie sich beim Anschluss der Kabel
strikt an das Verdrahtungsschema (im Deckel der
Klemmenabdeckung).
2. Entfernen Sie die Klemmenabdeckung des Au-
ßengeräts. Wenn Sie keine Klemmenabdeckung
am Außengerät befindet, demontieren Sie die
Wartungsklappe und entfernen Sie die Schutzab-
deckung. (Siehe Abb. 8.1)
3. Verbinden Sie die U-Kabelschuhe mit den
Klemmen. Schließen sie die Drähte nach den
Farben/Bezeichnungen an der Klemmleiste
an, und ziehen Sie die Kabelschuhe an der
entsprechenden Klemme fest.
4. Befestigen Sie die Zugentlastung.
5. Isolieren Sie nicht benutzte Drähte mit Iso-
lierband. Halten Sie sie von elektrischen o-
der metallischen Teilen fern.
6. Montieren Sie die Abdeckung wieder auf der
Anschlussdose.
Abdeckung
Schraube
Abb. 8.2
Verkabelung des Innengeräts
1. Vorbereitung des Kabels für den Anschluss:
a. Ziehen Sie mit einer Abisolierzange den Mantel
von beiden Enden des Steuerkabels ab, dass
etwa 15 cm (5,9") der Drähte frei liegen.
b. Die Drähte abisolieren.
c. Crimpen Sie U-förmige Kabelschuhe auf die
Drahtenden.
2. Öffnen Sie die Frontblende des Innengeräts. Entfer-
nen Sie mit einem Schraubendreher die Abdeckung
der Anschlussdose am Innengerät.
3. Führen Sie das Netzkabel und das Steuerkabel
durch die Gerätedurchführung.
4. Verbinden Sie die U-förmigen Kabelschuhe mit der
Klemme.
Schließen sie die Drähte nach den Farben/Bezeich-
nungen an der Klemmleiste an, und ziehen Sie die
Kabelschuhe an der entsprechenden Klemme fest.
Beachten Sie die Seriennummer und das An-
schlussschema auf der Abdeckung der Anschluss-
dose.
VORSICHT
1.
Halten Sie sich beim Anschluss strikt an das An-
schlussschema.
2.
Der Kältemittelkreis kann sehr heiß werden. Hal-
ten Sie die Anschlusskabel von den Kupferrohren
fern.
5.
Fixieren Sie das Kabel mit der vorhanden Zugent-
lastung, um es an seinem Platz zu halten. Das Ka-
bel muss festsitzen und darf keinen Zug auf die Ka-
belschuhe ausüben.
6. Montieren Sie die Abdeckung der Anschlussdose
und die Frontblende des Innengerätes wieder.
1 Abdeckung Anschlussdose
2 Schaltplan-Aufkleber
3 Klemmenleiste Stromversorgung
4 Zugentlastung
5 Verkabelung zwischen den Geräten
6 Kunststoffabdeckung
7 Kabelbinder
 
