Schritt 4: Kältemittelverrohrung vorbereiten
Die Kältemittelleitungen befinden sich in einer
Isolierhülse, die auf der Rückseite des Geräts
angebracht ist. Sie müssen die Rohrleitungen
vorbereiten, bevor Sie sie durch das Loch in der
Wand führen. Detaillierte Anweisungen zu den
Anforderungen an die Rohrbördelung und das
Aufweitungsdrehmoment, die Technik usw. finden Sie
im Abschnitt „Anschluss der Kältemittelleitungen" in
diesem Handbuch.

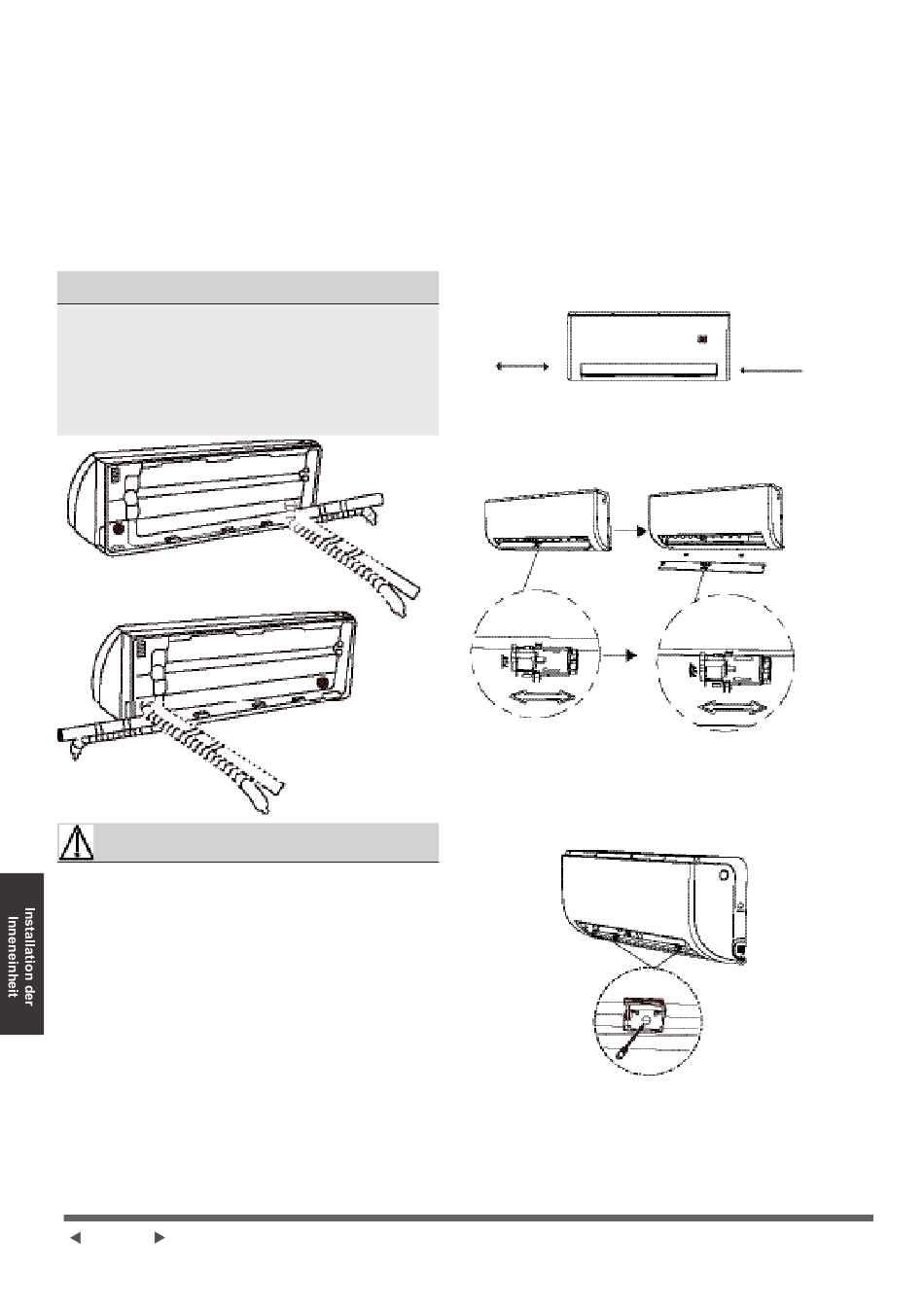

HINWEIS ÜBER ROHRWINKEL
Kühlmittelleitungen können die Inneneinheit aus zwei
verschiedenen Richtungen verlassen:
• Linke Seite
• Links hinten
• Rechte Seite
• Rechts hinten
Siehe Abbildungen unten für Details.
VORSICHT
Seien Sie äußerst vorsichtig, um die Rohrleitungen
nicht zu verbeulen oder zu beschädigen, während
Sie sie vom Gerät wegbiegen. Jede Delle in den
Rohrleitungen beeinträchtigt die Leistung des Geräts.
Seite 22
Wenn die Kältemittelleitungen bereits in die Wand
eingelassen sind, gehen Sie wie folgt vor:
Schritt 1: Haken Sie das Innengerät auf der
Montageplatte ein:
1. Beachten Sie, dass die Haken auf der Montageplatte
kleiner sind als die Löcher auf der Rückseite des
Geräts.
Wenn Sie nicht genug Platz haben, um die
eingebetteten Rohre an das Inneneinheit
anzuschließen, kann die Einheit je nach Modell um
ca. 30-50 mm (1,25-1,95 Zoll) nach links oder rechts
verschoben werden
30-50mm
(1,2-1,95
Zoll)
Verschiebung nach links oder rechts
Schritt 2: Bereiten Sie die Kältemittelverrohrung
vor:
1. Demontieren Sie die Jalousie:
2. Öffnen und fixieren Sie die Position des Bedienfelds.
Lösen Sie zunächst die beiden in der Abbildung unten
gezeigten Schrauben, öffnen Sie dann das Bedienfeld
und fixieren Sie die Position des Bedienfelds mit dem
Riegel.
30-50mm
(1,2-1,95
Zoll)
