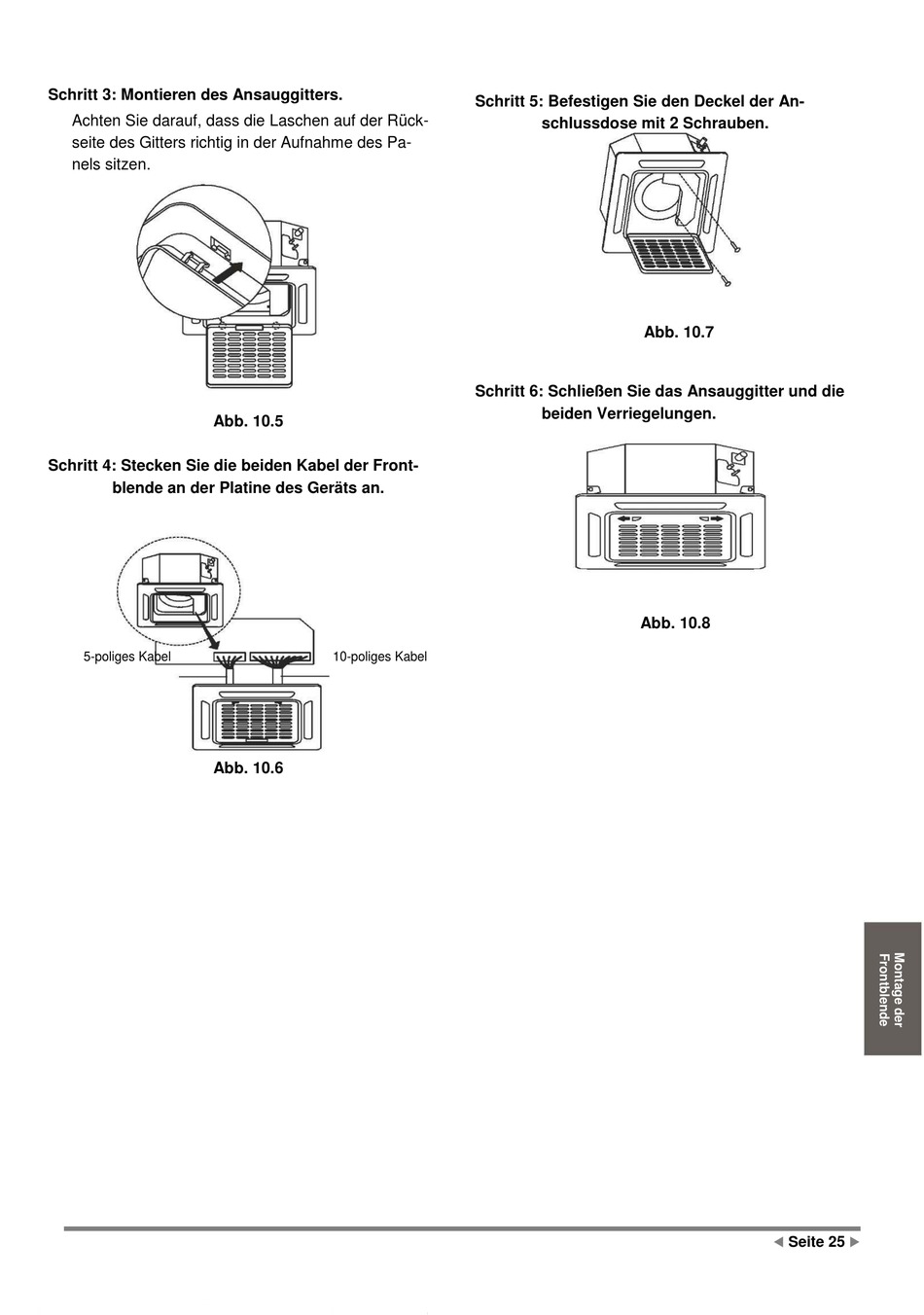

Midea MCA3U-12FNXD0 Montageanleitung Seite 25

Schritt 3: Montieren des Ansauggitters.
Achten Sie darauf, dass die Laschen auf der Rück-
seite des Gitters richtig in der Aufnahme des Pa-
nels sitzen.
Abb. 10.5
Schritt 4: Stecken Sie die beiden Kabel der Front-
blende an der Platine des Geräts an.
5-poliges Kabel
Abb. 10.6
Schritt 5: Befestigen Sie den Deckel der An-
Schritt 6: Schließen Sie das Ansauggitter und die
10-poliges Kabel
schlussdose mit 2 Schrauben.
Abb. 10.7
beiden Verriegelungen.
Abb. 10.8
 
