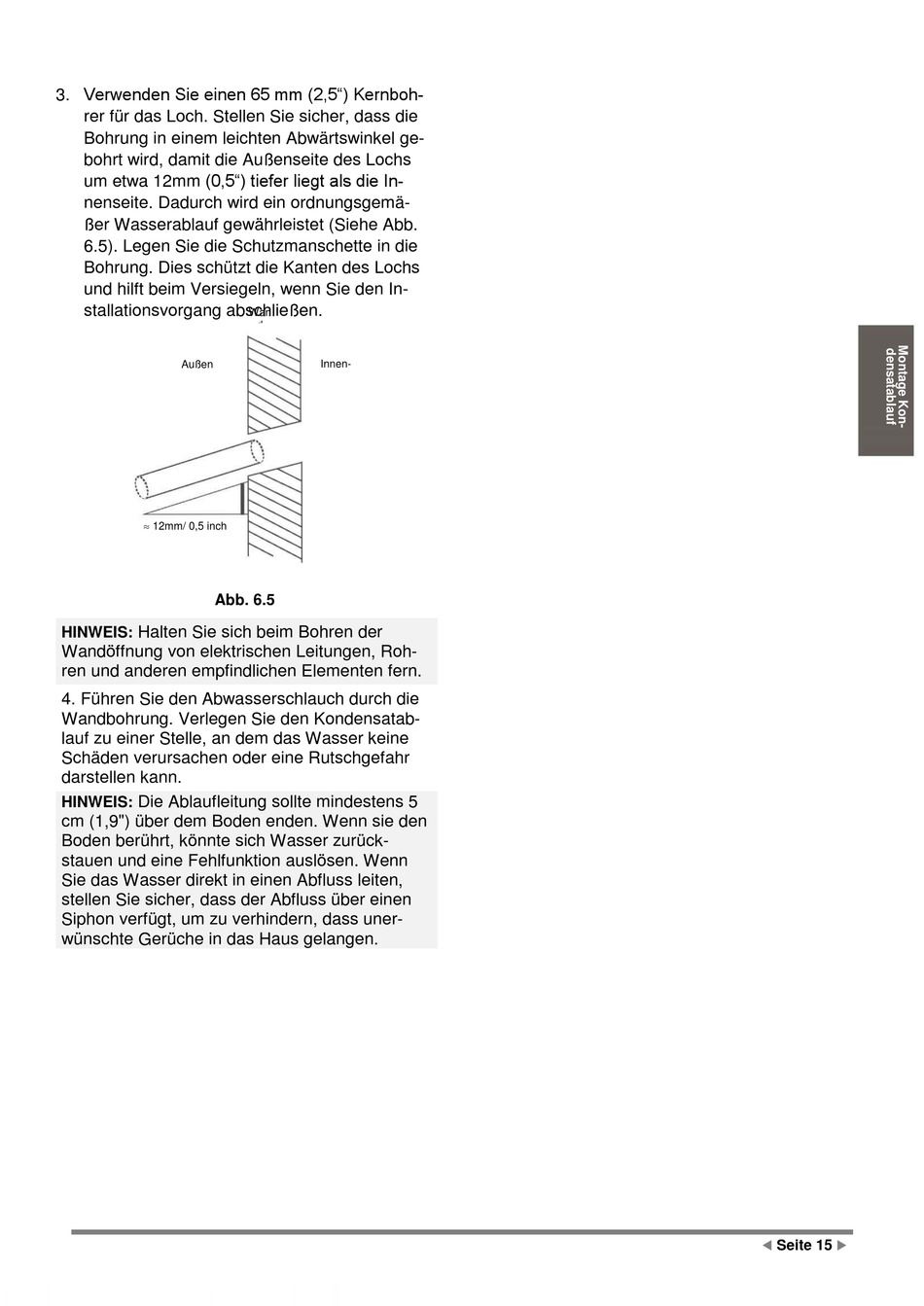

Midea MCA3U-12FNXD0 Montageanleitung Seite 15

3. Verwenden Sie einen 65 mm (2,5") Kernboh-
rer für das Loch. Stellen Sie sicher, dass die
Bohrung in einem leichten Abwärtswinkel ge-
bohrt wird, damit die Außenseite des Lochs
um etwa 12mm (0,5") tiefer liegt als die In-
nenseite. Dadurch wird ein ordnungsgemä-
ßer Wasserablauf gewährleistet (Siehe Abb.
6.5). Legen Sie die Schutzmanschette in die
Bohrung. Dies schützt die Kanten des Lochs
und hilft beim Versiegeln, wenn Sie den In-
stallationsvorgang abschließen.
Außen
 12mm/ 0,5 inch
Abb. 6.5
Halten Sie sich beim Bohren der
HINWEIS:
Wandöffnung von elektrischen Leitungen, Roh-
ren und anderen empfindlichen Elementen fern.
4. Führen Sie den Abwasserschlauch durch die
Wandbohrung. Verlegen Sie den Kondensatab-
lauf zu einer Stelle, an dem das Wasser keine
Schäden verursachen oder eine Rutschgefahr
darstellen kann.
Die Ablaufleitung sollte mindestens 5
HINWEIS:
cm (1,9") über dem Boden enden. Wenn sie den
Boden berührt, könnte sich Wasser zurück-
stauen und eine Fehlfunktion auslösen. Wenn
Sie das Wasser direkt in einen Abfluss leiten,
stellen Sie sicher, dass der Abfluss über einen
Siphon verfügt, um zu verhindern, dass uner-
wünschte Gerüche in das Haus gelangen.
Wan
d
Innen-
 
