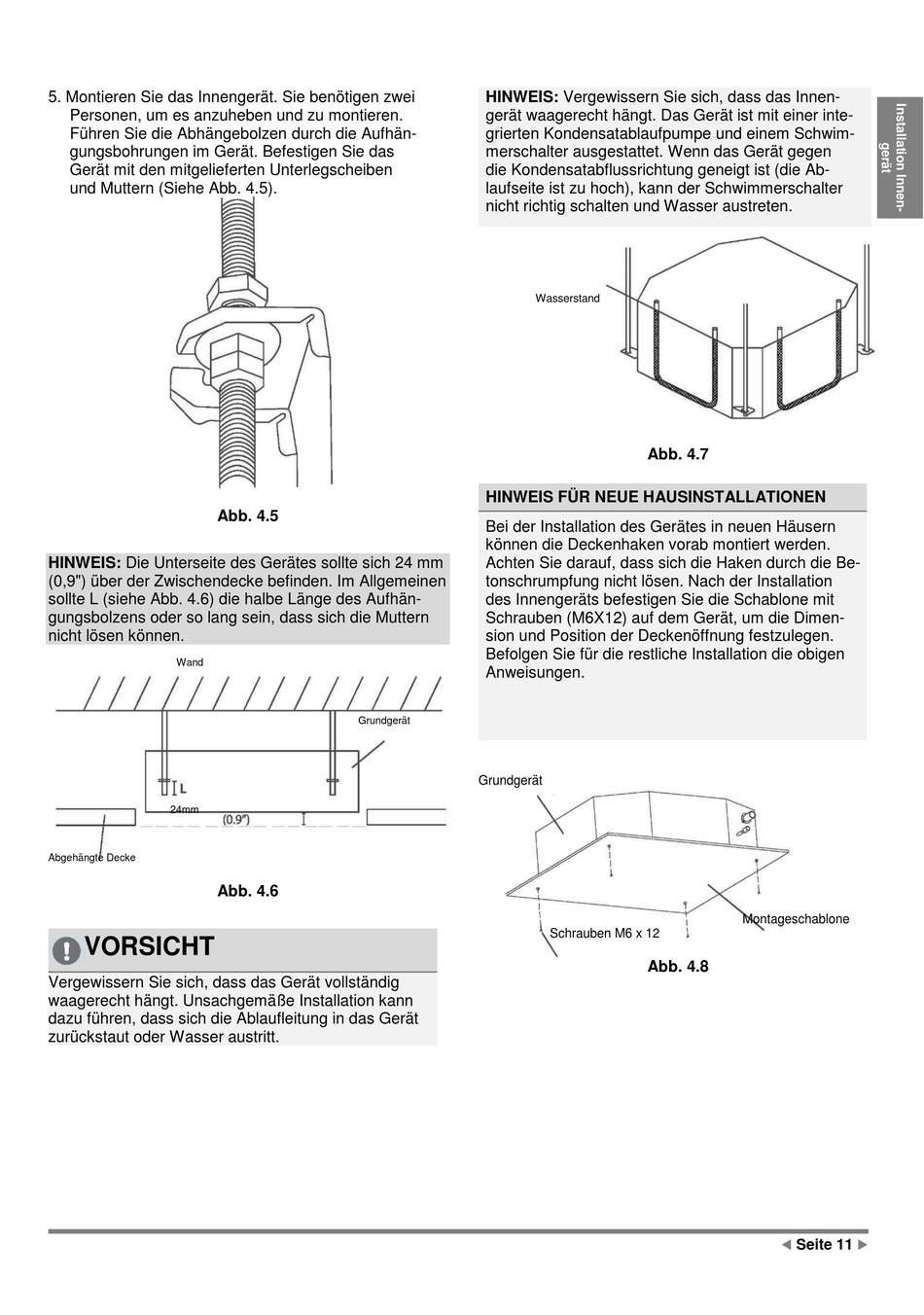

Midea MCA3U-12FNXD0 Montageanleitung Seite 11

5. Montieren Sie das Innengerät. Sie benötigen zwei
Personen, um es anzuheben und zu montieren.
Führen Sie die Abhängebolzen durch die Aufhän-
gungsbohrungen im Gerät. Befestigen Sie das
Gerät mit den mitgelieferten Unterlegscheiben
und Muttern (Siehe Abb. 4.5).
Abb. 4.5
HINWEIS: Die Unterseite des Gerätes sollte sich 24 mm
(0,9") über der Zwischendecke befinden. Im Allgemeinen
sollte L (siehe Abb. 4.6) die halbe Länge des Aufhän-
gungsbolzens oder so lang sein, dass sich die Muttern
nicht lösen können.
Wand
24mm
Abgehängte Decke
Abb. 4.6
VORSICHT
Vergewissern Sie sich, dass das Gerät vollständig
waagerecht hängt. Unsachgemäße Installation kann
dazu führen, dass sich die Ablaufleitung in das Gerät
zurückstaut oder Wasser austritt.
HINWEIS: Vergewissern Sie sich, dass das Innen-
gerät waagerecht hängt. Das Gerät ist mit einer inte-
grierten Kondensatablaufpumpe und einem Schwim-
merschalter ausgestattet. Wenn das Gerät gegen
die Kondensatabflussrichtung geneigt ist (die Ab-
laufseite ist zu hoch), kann der Schwimmerschalter
nicht richtig schalten und Wasser austreten.
HINWEIS FÜR NEUE HAUSINSTALLATIONEN
Bei der Installation des Gerätes in neuen Häusern
können die Deckenhaken vorab montiert werden.
Achten Sie darauf, dass sich die Haken durch die Be-
tonschrumpfung nicht lösen. Nach der Installation
des Innengeräts befestigen Sie die Schablone mit
Schrauben (M6X12) auf dem Gerät, um die Dimen-
sion und Position der Deckenöffnung festzulegen.
Befolgen Sie für die restliche Installation die obigen
Anweisungen.
Grundgerät
Grundgerät
Wasserstand
Abb. 4.7
Schrauben M6 x 12
Abb. 4.8
Montageschablone
 
