1 Gehäuse installieren und anschließen
Stromausfallmodule und zugehörige Telefone installieren
2. Prüfen Sie, ob der Rufton auf den einzelnen Amtsleitungen vorhanden ist.
Bildlegende
1. Stromausfallmodul 808A
2. Aktivierungsschalter

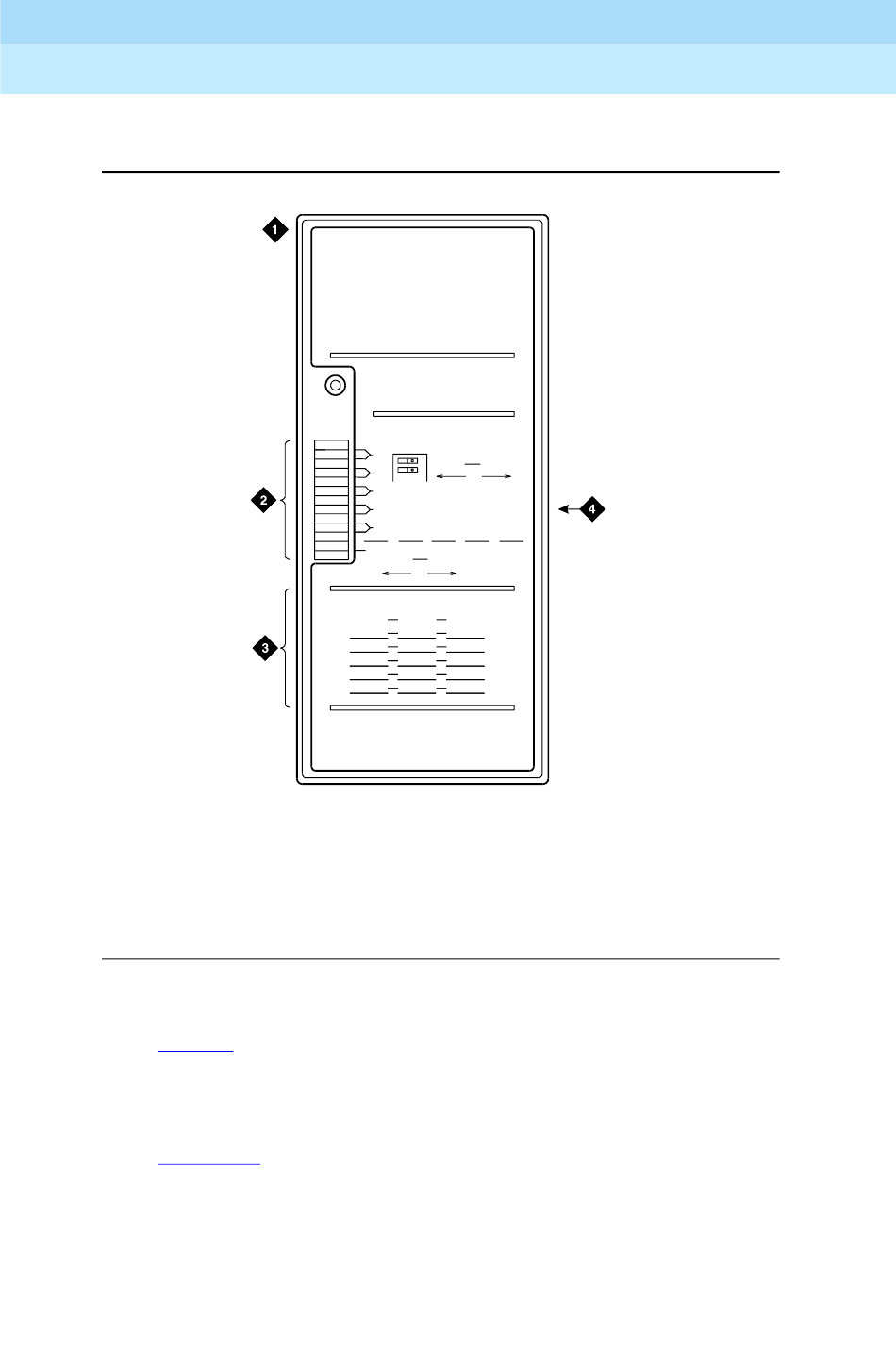

Bild 1-33. Stromausfallmodul 808A
3. An der Gehäuseseite befinden sich die Leitungsstartschalter. Siehe
modul. Über diese Schalter werden die 5 ankommenden Amtsleitungen
entweder auf Belegung über Schleife oder auf Erdtastenfunktion gestellt.
Für jeden Leitungskreis sind 2 Schalter vorgesehen: Schalter 1 und 2 für
Leitungskreis 1, Schalter 3 und 4 für Leitungskreis 2 usw. Siehe
Tabelle
Stellen Sie die Schalter für Schleifenstart nach links und für die Erdtasten-
funktion nach rechts.
CIRCUIT
1
2
3
4
5
6
7
8
9
10
12
TRUNK
LINE
1-33. Dies sind die ersten 10 Kippschalter links am Stromausfall-
1-15.
EMERGENCY
TRANSFER
PANEL
POWER
TRUNK/TEST SWITCHES
TRUNK OPTION
1
LOOP GROUND
1
START START
2
2
3
BOTH SWITCHES MUST BE
THROWN TO ACTIVATE
4
TRUNK OPTION
5
TRANSFER TEST SWITCH
NORMAL
ACTIVATED
OPERATION
TRUNK IDENTIFICATION
EXT LOC
808A
led808a LJK 040896
3. Amtsleitungs-Kennzeichnungsfeld
4. 25poliger Stecker
