DEFINITY Enterprise Communications Server Release 6
Installation und Test für modulare Kompaktgehäuse 555-230-128DE
1 Gehäuse installieren und anschließen
Kabel für außenliegende Nebenstellen installieren
3
6
Bildlegende
1. Lokal konfigurierte Kabel
2. Kabel für außenliegende Nebenstellen
3. Anschluß für 25paarige Leitung
4. Mehrpaarige Schutzvorrichtung (Fein-
sicherungen oder Fremdstromschutz)
5. Adapter 356A
6. B25A-Kabel
7. Außenliegende Analogtelefone
8. Teil des Hauptverteilers

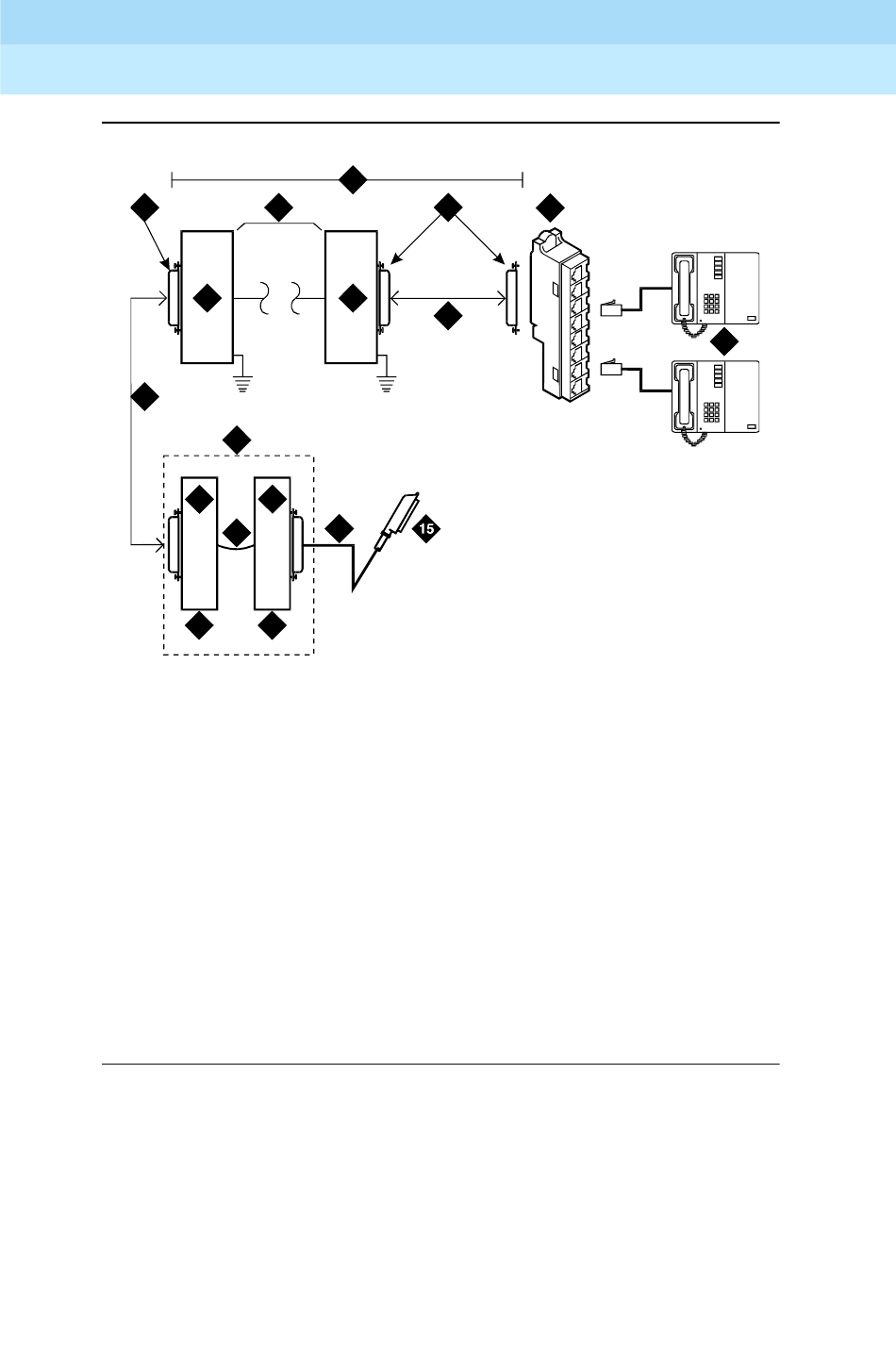

Bild 1-31. Verbindungen für ein bis acht außenliegende Analogtelefone
1
2
4 4
8
10
9
14
13
11 12
3 5
6
9. Nebenstellenseite
10. Systemseite
11. Weißes Feld
12. Lila Feld
13. Rangierschnüre
14. a- und b-Adern
15. Zur Analogbaugruppe
TN2183, TN769, TN742 oder
TN746B
Ausgabe 1
August 1997
1-59
7
crdfobt CJL 101396
