1 Gehäuse installieren und anschließen
Kabel für außenliegende Nebenstellen installieren
Bild 1-32
Die Konzentration von Analogleitungspaaren wird in beiden Gebäuden einge-
setzt, damit möglichst wenige Kabel für die außenliegenden Nebenstellen
installiert werden müssen. Am Hauptverteiler müssen Rangierschnüre zwischen
einer Reihe bzw. einem Anschlußblock im weißen Feld und bis zu drei Reihen
bzw. Anschlußblöcken im lila Feld angeschlossen werden. An der Nebenstelle
wird ein Konzentratorkabel des Typs WP-90929, Liste 1, angeschlossen. Auf
jedem der drei Finger des Konzentratorkabels liegen acht
Nebenstellenanschlüsse.
2
4
Bildlegende
1. Lokal konfigurierte Kabel
2. Anschluß für 25paarige Leitung
3. Mehrpaarige Schutzvorrichtung (Fein-
sicherungen oder Fremdstromschutz)
4. B25A-Kabel (Stecker-Stecker)
5. Konzentratorkabel (WP90929 Liste 1)
6. Adapter 356A
7. Kabel für außenliegende Nebenstellen
8. Außenliegende Analogtelefone

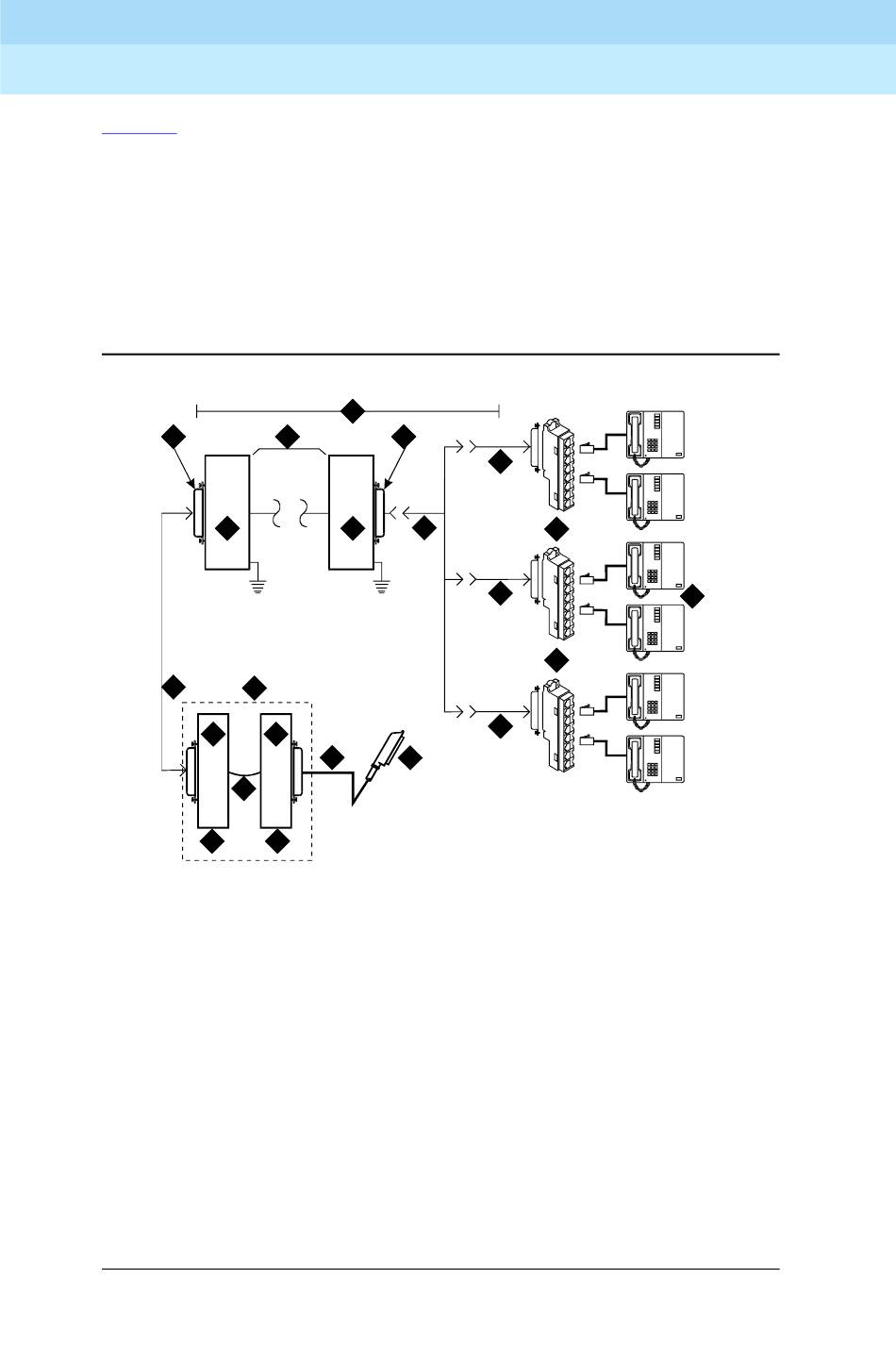

Bild 1-32. Verbindungen zu 24 außenliegenden Telefonen
zeigt die Verbindungen für bis zu 24 außenliegende Analogtelefone.
1
7
3 3
9
10 11
15
14
12 13
2
4
5
6
4
6
4
16
9. Teil des Hauptverteilers
10. Nebenstellenseite
11. Systemseite
12. Weißes Feld
13. Lila Feld
14. Rangierschnüre
15. a- und b-Adern
16. Zur Analogbaugruppe TN2183,
TN769, TN742, oder TN746B
