DS1-Querverbindungen mit T1 Channel Service Unit

Bild 1-28
sene DS1-Querverbindung. Statt der externen T1 CSU können Sie auch eine
erweiterte Integrated Channel Service Unit (ICSU) 120A2 verwenden. Die CSU
bzw. ICSU wird über ein Digital Service Interface mit 1,544 MBit/s mit den
DS1-Querverbindungen gekoppelt. Die maximalen Kabellängen erfragen Sie
bitte bei Ihrer Lucent Technologies-Vertretung.
Bildlegende
1. Zur Querverbindungsbaugruppe
TN464F bzw. TN767E DS1
2. C6C-Kabel (bei Entfernungen von
mehr als 15,24 m C6E-Kabel
benutzen)
3. Externe T1 CSU bzw. 120A2 ICSU
4. a-Ader (T)

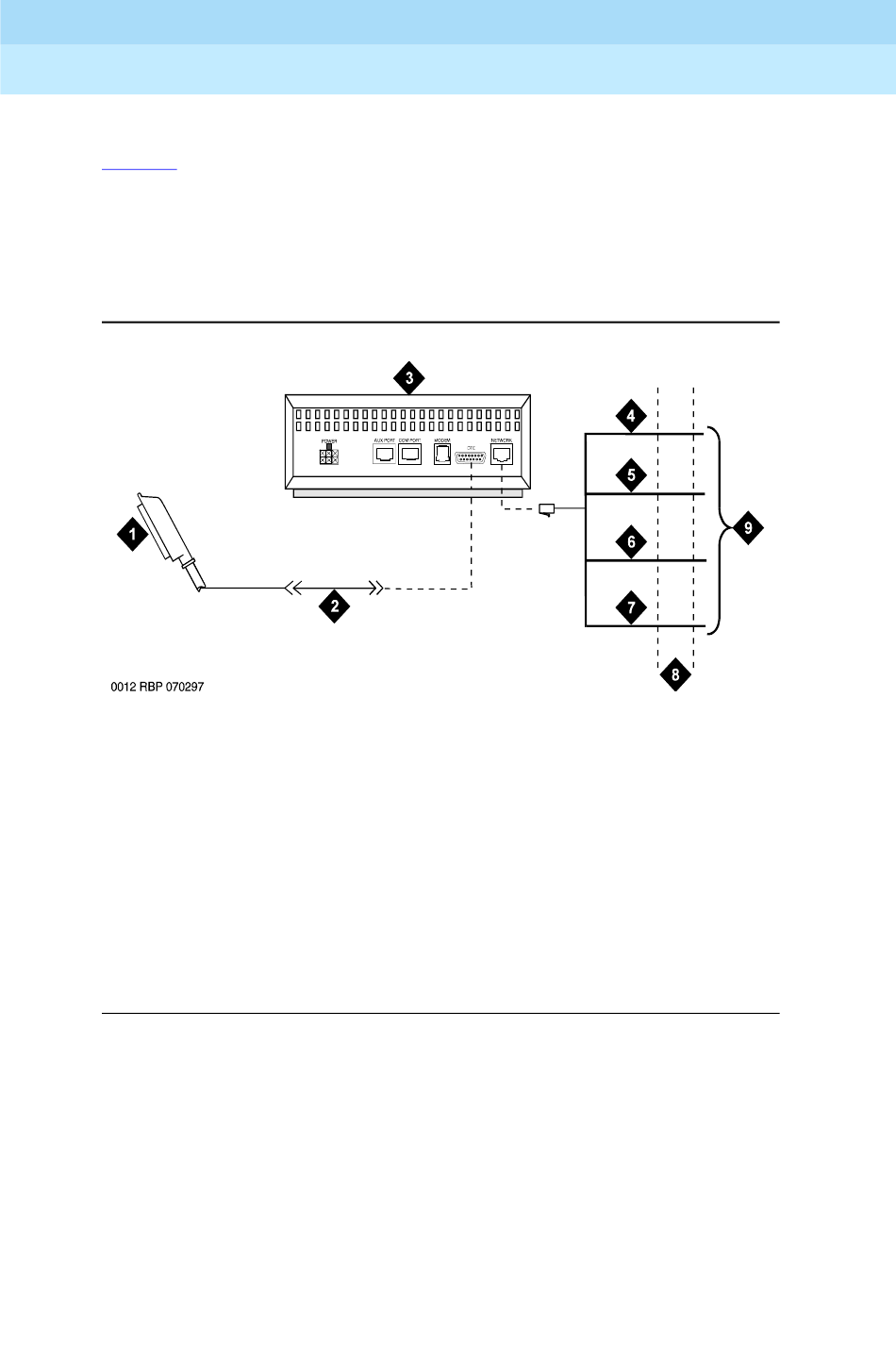

Bild 1-28. Typischer Anschluß an der Channel Service Unit
zeigt eine an eine externe T1 Channel Service Unit (CSU) angeschlos-
5. b-Ader (R)
6. a-Ader 1 (T1)
7. b-Ader 1 (R1)
8. Digital Service Interface mit
1,544 MBit/s
9. Zum T1-Baugruppenträger
Ausgabe 1
August 1997
