Lucent Technologies DEFINITY Installation Und Test Seite 38

DEFINITY Enterprise Communications Server Release 6
Installation und Test für modulare Kompaktgehäuse 555-230-128DE
1 Gehäuse installieren und anschließen
Geräteraum-Hardware installieren
4
3
5
1
OFF

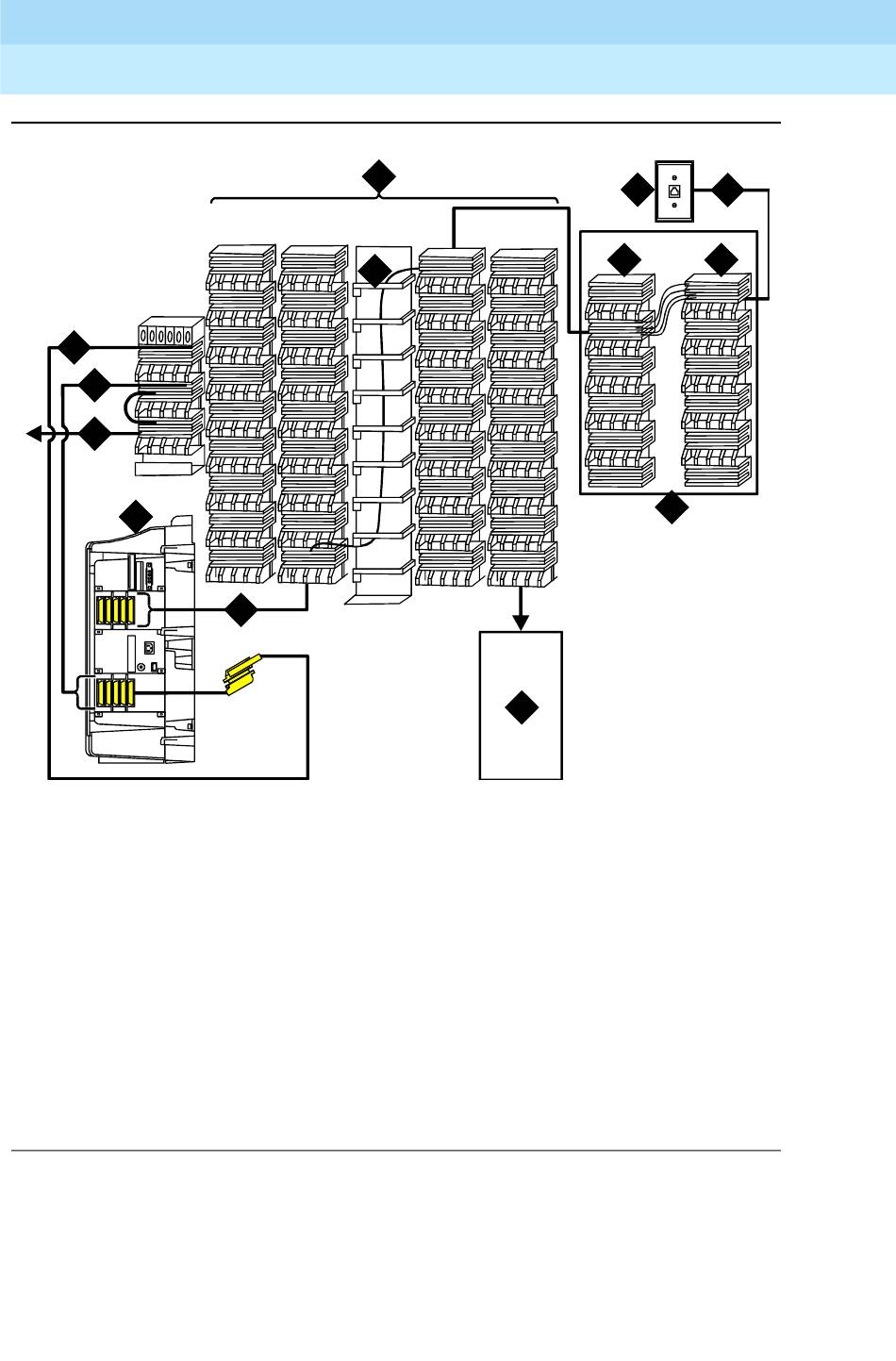

Bildlegende
1. CMC-Gehäuse
2. Hauptverteiler (MDF)
3. Zu Amtsleitungsbaugruppen
4. Zum AUX-Anschluß J1
5. 25paariges Kabel zum Netzabschluß
6. Nebenraum
7. Zusatzgehäuse
Bild 1-17. Beispiel von MDF-Anschlüssen
2
10
13
AUX
11
8
7
8. Weißes Feld
9. Blaues Feld
10. Rangierschnüre
11. Anschlußdose 103A
12. 4paarige Anschlußleitung
13. Zu den Leitungsbaugruppen
Ausgabe 1
