Lucent Technologies DEFINITY Installation Und Test Seite 20

DEFINITY Enterprise Communications Server Release 6
Installation und Test für modulare Kompaktgehäuse 555-230-128DE
1 Gehäuse installieren und anschließen
Systemgehäuse installieren
6. Schrauben Sie die Nr. 12 x 1-Zoll-Ansatzschrauben in die beiden oberen
und das linke untere Loch ein, und lassen Sie sie ca. 0,5 cm von der Wand
abstehen.
7. Setzen Sie das Gehäuse auf die Wand auf, so daß der Kopf der rechten
oberen Schraube durch den runden Bereich des Schlüssellochschlitzes
tritt. Siehe
links. Ziehen Sie die Schrauben fest.
Bildlegende
1. Schlüssellochschlitz

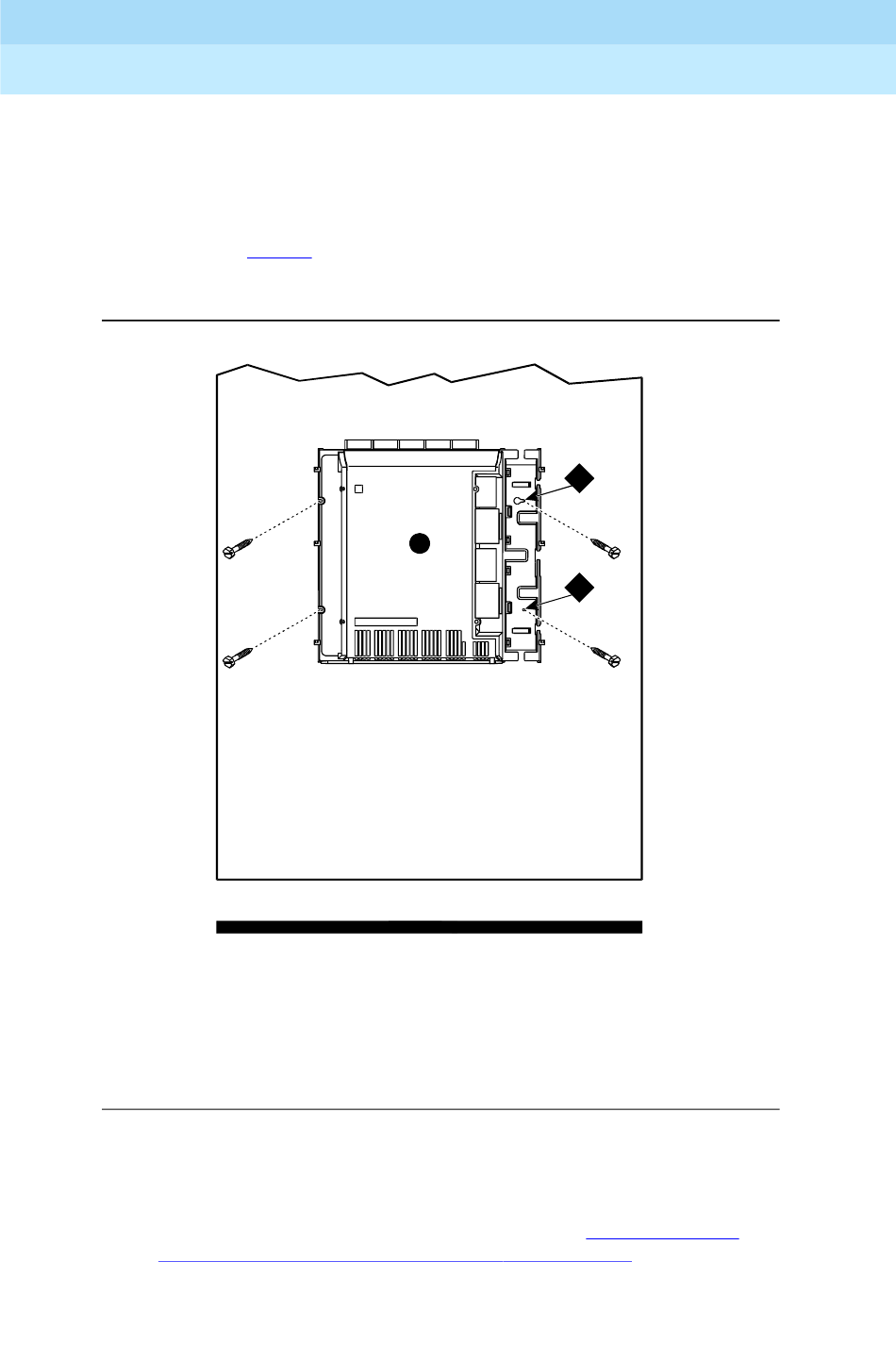

Bild 1-6. Typische Wandmontage
8. Schrauben Sie die Nr. 12 x 1-Zoll-Sicherungsschraube in das rechte
untere Loch ein, und ziehen Sie sie fest.
9. Wenn Sie nur 1 Gehäuse montieren, fahren Sie mit
Seitenwand installieren — Wandmontage" auf Seite 1-11
Bild 1-6. Schieben Sie das Gehäuse bis zum Anschlag nach
A
Floor Boden
1
2
indmins1 KLC 052297
2. Nr. 12 x 1-Zoll-Sicherungsschraube
"Linke und rechte
Ausgabe 1
August 1997
1-8
fort.
