Lucent Technologies DEFINITY Installation Und Test Seite 57

DEFINITY Enterprise Communications Server Release 6
Installation und Test für modulare Kompaktgehäuse 555-230-128DE
1 Gehäuse installieren und anschließen
Telefone und sonstige Anlagenelemente installieren und verdrahten
Bildlegende
1. Telefonzentrale 302C1
2. Digitalbaugruppe TN754B
(Position 1A06)

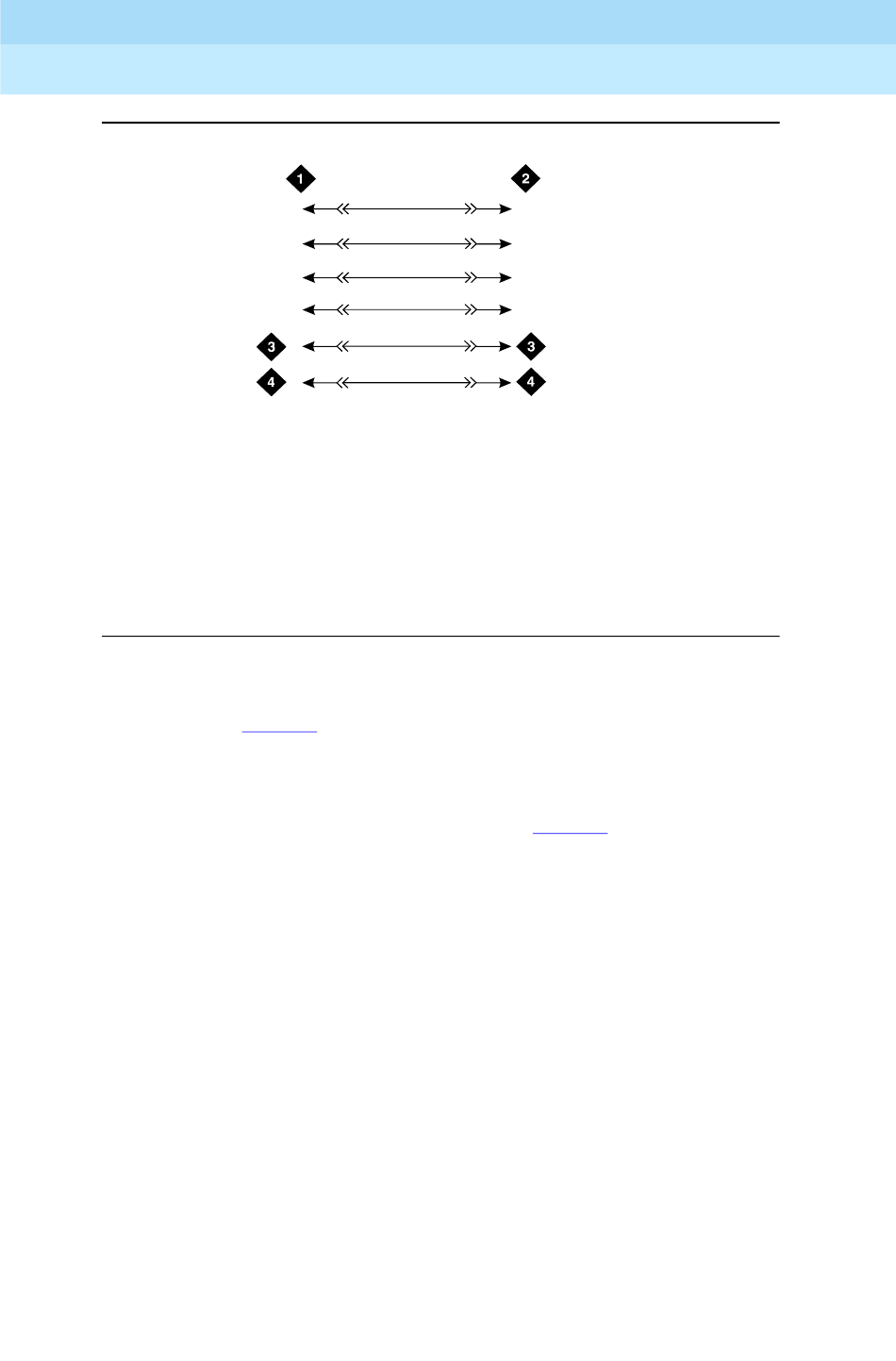

Bild 1-23. Verdrahtung 302C1 zu TN754B
4. Schließen Sie das Terminal über Rangierschnüre an die Portbaugruppe
an. Siehe
TN754B.
5. Schließen Sie an Terminals, die eine separate Spannungsversorgung
erfordern, die Anschlußleitung (-48 V-) und die Erdleitung an die
entsprechenden Pins am Terminal an. Siehe
TXT 1
TXR 2
3
PXT
PXR
6
7
8
Bild 1-23. Diese Pinbelegung gilt für die Digitalbaugruppe
39 TXT5
14
TXR5
40
PXT5
15
PXR5
302cwire RBP 040596
3. Von der separaten Spannungsver-
sorgung (-48 V-)
4. Masse von der separaten Span-
nungsversorgung
Bild 1-24.
Ausgabe 1
August 1997
1-45
