1 Gehäuse installieren und anschließen
Wechselstromversorgung und Erdung
Netzkabel anschließen und verlegen
Die Netzkabel können an einen Leistungsverteiler mit der entsprechenden
Nennleistung, einzelne Wechselstromsteckdosen oder eine USV angeschlossen
werden. Bild 1-14
Gehäusen erfolgt die Kabelführung ähnlich.
1. Schließen Sie Gehäuse A an eine "schaltungsfreie" oder "stets einge-
schaltete" Stromquelle an.
Bildlegende
1. Gehäusenetzkabel
2. Wechselstrom-Leistungsverteiler
mit Überspannungsschutz
(120 V~-Systeme) (optional)

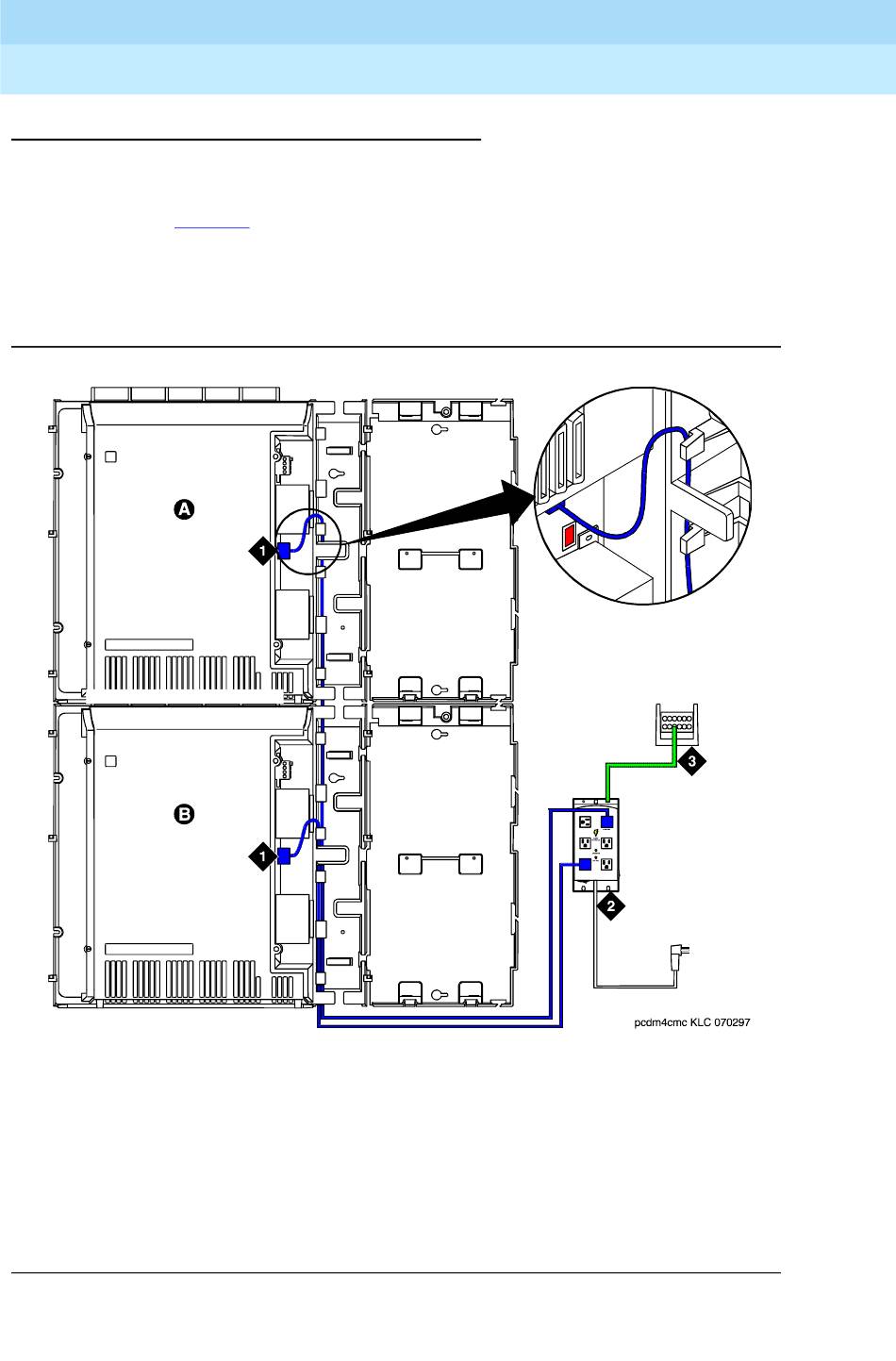

Bild 1-14. Verlegen von Netzkabeln zu einem Leistungsverteiler
zeigt die Kabelführung bei 2 Gehäusen. Bei weiteren
3. 6-AWG-Erdungsdraht (Nr. 40)
2
(16 mm ) (von Netzstrom oder
Erdungsklemme)
