Gehäuse A Installieren - Wandmontage - Lucent Technologies DEFINITY Installation Und Test

DEFINITY Enterprise Communications Server Release 6
Installation und Test für modulare Kompaktgehäuse 555-230-128DE
1 Gehäuse installieren und anschließen
Systemgehäuse installieren
Gehäuse A installieren — Wandmontage

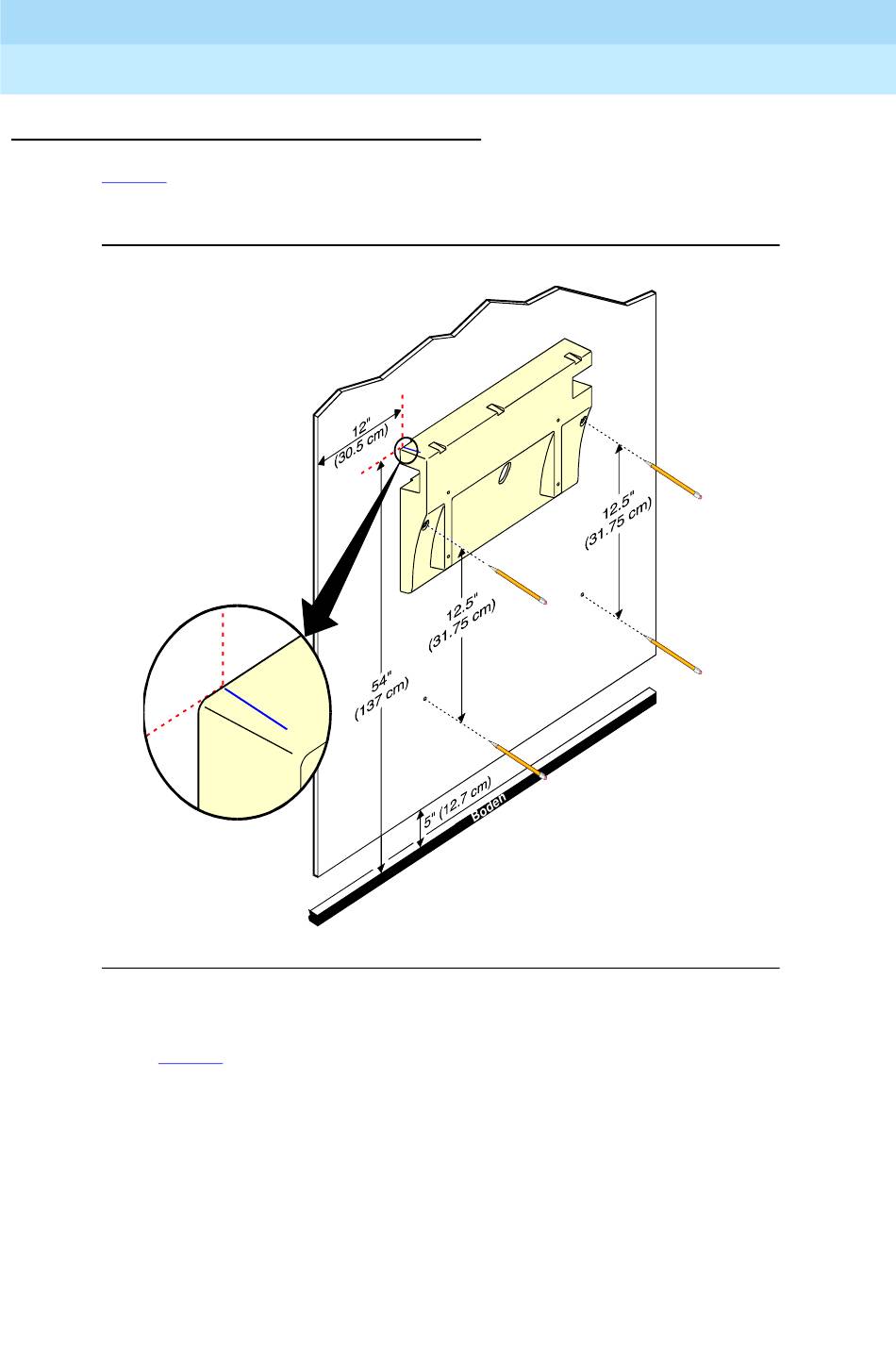

Bild 1-5 stellt die linke Seitenwand dar, die bei der Installation von Gehäuse A als
Schablone dient.
Bild 1-5. Linke Seitenwand als Montageschablone
1. Markieren Sie die Wand 137 cm vom Boden und 30,5 cm von links. Siehe
Oberkante des Gehäuses festzulegen.
2. Setzen Sie die linke Seitenwand so an der Wand an, daß die Linie an der
Oberkante der linken Seitenwand mit dem zuvor markierten Schnittpunkt
übereinstimmt. Achten Sie darauf, daß die Seitenwand waagerecht ist.
3. Markieren Sie die Montagelöcher und nehmen Sie die Schablone von der
Wand ab.
4. Markieren Sie die unteren Montagelöcher 31,75 cm senkrecht unterhalb
der beiden oberen.
5. Bohren Sie alle vier Montagelöcher mit einem 0,3 cm-Bohrer vor.
1-5. Markieren Sie den Schnittpunkt der beiden Linien, um die
