Potentialausgleich installieren

Zwischen dem Potentialausgleich (CBC) und dem Strom- und Erdungskabel
müssen Sie einen Abstand von mindestens 30,5 cm einhalten.
1. Führen Sie den 10-AWG-Erdungsdraht (Nr. 25) (6 mm
der Netzstromversorgung oder der Erdungsklemme an den 25paarigen
Leitungen entlang zur CBC-Erdungsklemme am MDF.
2. Schließen Sie den CBC-Erdungsdraht an der CBC-Erdungsklemme am
MDF an.
3. Wickeln Sie den CBC-Erdungsdraht um die 25paarigen Leitungen.

Fremdstromsicherungselemente installieren

Für Amtsleitungsbaugruppen und externe Baugruppen ist zwischen dem
ankommenden Netzabschluß RJ21X oder RJ2GX und dem System ein Fremd-
stromschutz erforderlich. Für den Fremdstromschutz wird das Fremdstromsi-
cherungselement Modell 507B oder ein vergleichbares Element empfohlen.
Siehe Bild
Bildlegende
1. Fremdstromsicherungs-
element (PEC 63210)
2. 25poliger Stecker (Eingang)

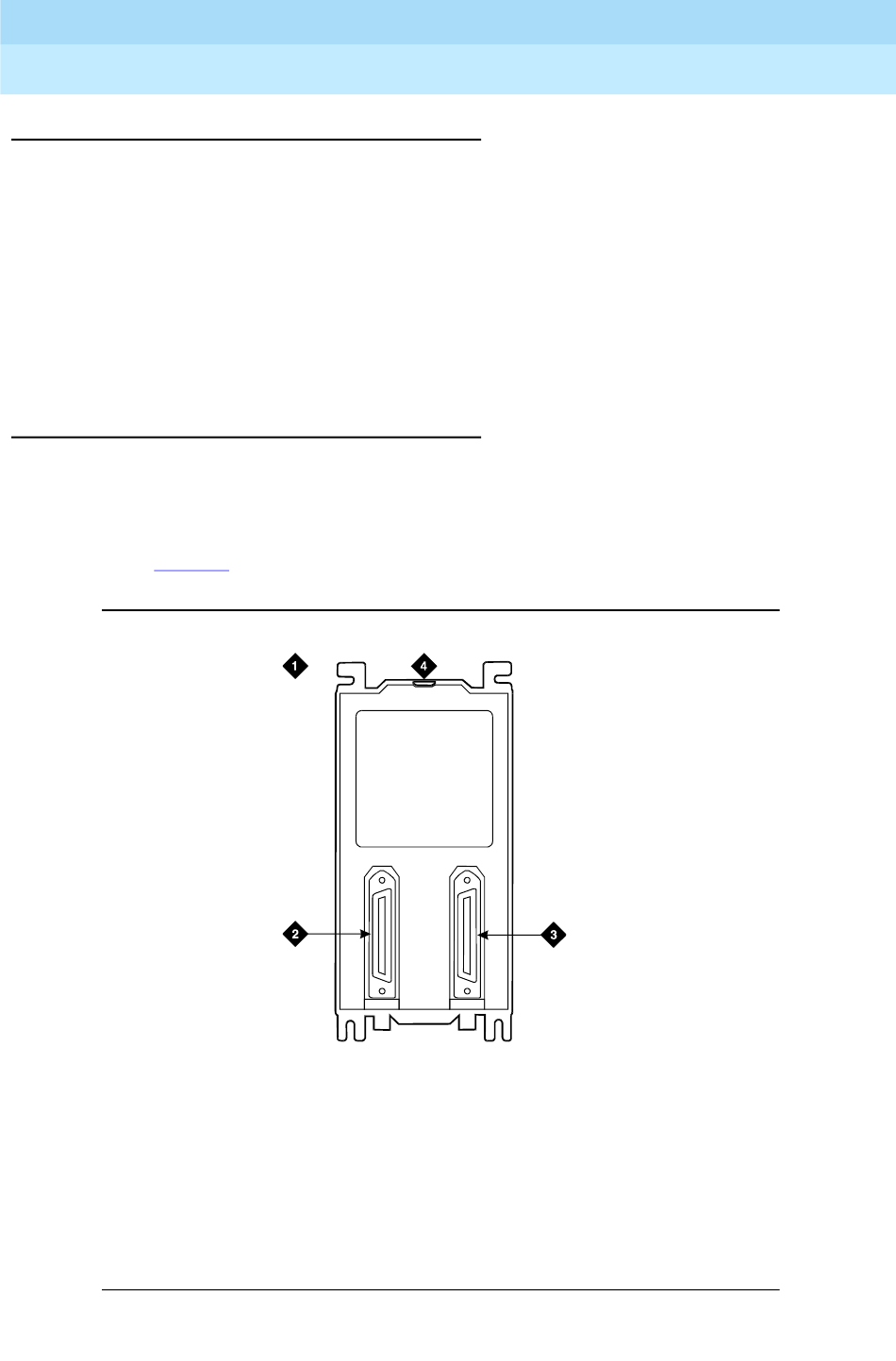

Bild 1-18. Fremdstromsicherungselement Modell 507B
1-18.
Sneak
Current
Protector
507B
sneak CJL 032096
3. 25polige Buchse (Ausgang)
4. Sicherungen des Typs 220029 (im
Gehäuse). Deckel mit kleinem Schrauben-
dreher abheben
Ausgabe 1
August 1997
1-27
