1 Gehäuse installieren und anschließen
System anschließen
Senkrecht und waagerecht montiertes System
Pro System darf nur ein waagerechtes TDM/LAN-Buskabel verwendet werden.
Siehe Bild
1. Führen Sie die TDM/LAN-Buskabel durch den Kabelgraben.
Bildlegende
1. TDM/LAN-Bus-Abschlußstecker
(jeweils am Ende des TDM/LAN-
Busses)
2. Senkrechtes TDM/LAN-Buskabel
(Liste 8)

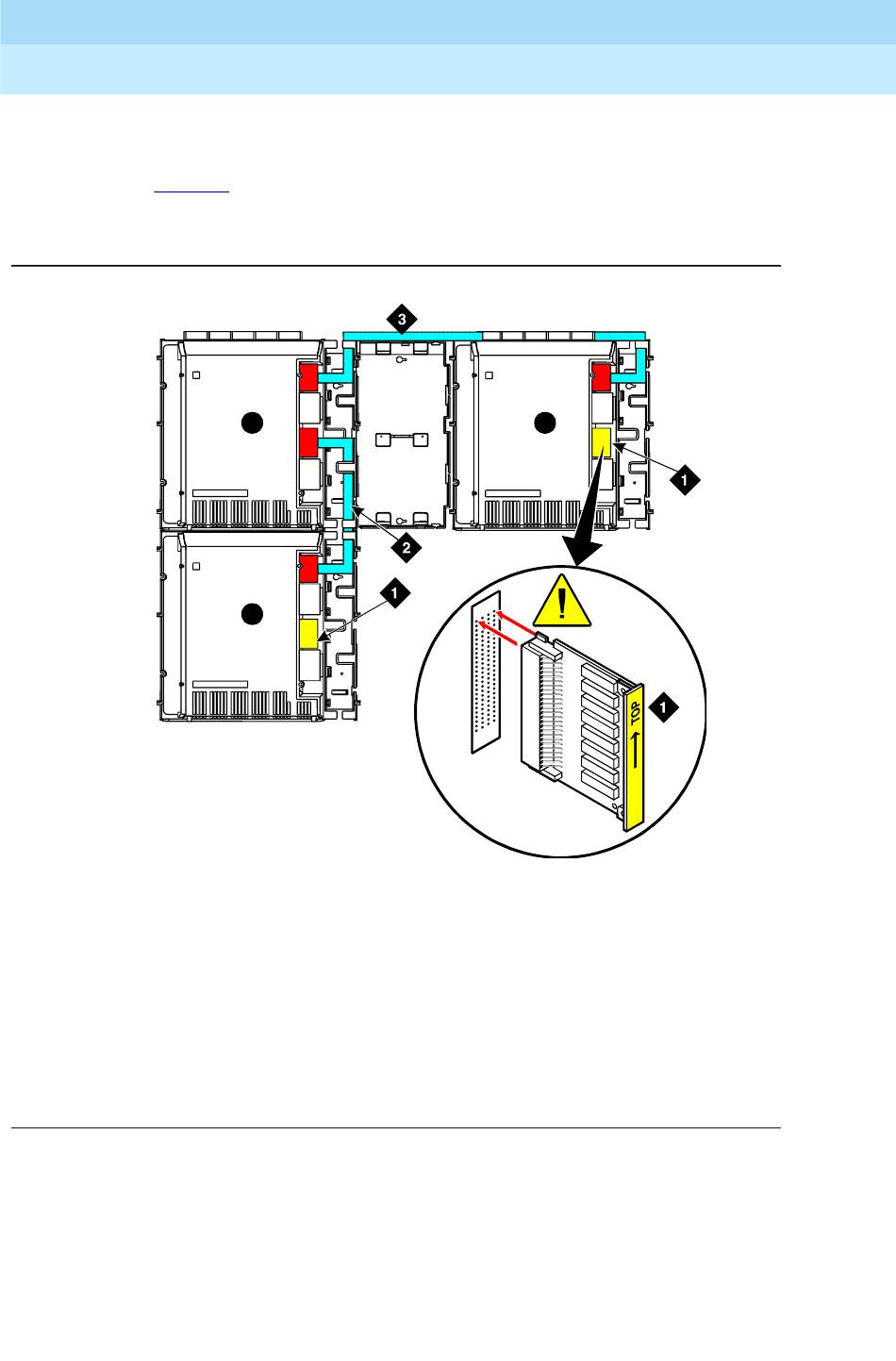

Bild 1-12. Kabelanschlüsse am System
1-12.
A
B
indmins8 KLC 061097
C
3. Waagerechtes TDM/LAN-
Buskabel (Liste 9)
Ausgabe 1
August 1997
