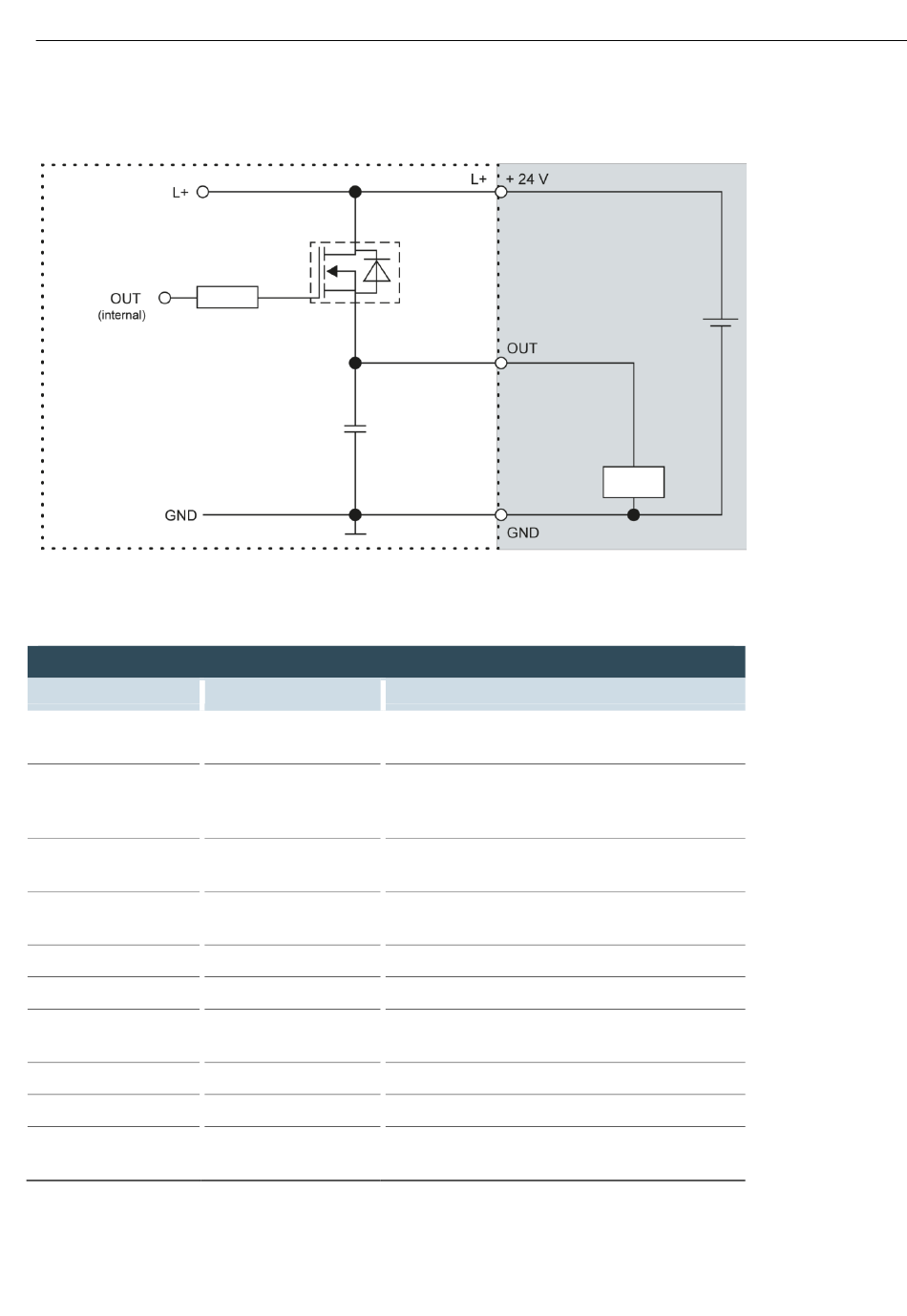

Abb. 21: Prinzip-Schaltbild Ausgang, Plusschaltend - BERGHOF B-PRIMIS DC-PRO Anwenderhandbuch

Inhaltsverzeichnis

Werbung

Abb. 21: Prinzip-Schaltbild Ausgang, plusschaltend

Daten der digitalen Eingänge
Eigenschaft
Art der Eingänge
Leitungslänge
Leitungsquerschnitt im
Schaltschrank
Feldverdrahtung
Last-Nennspannung
Verzögerungszeit
Signalauswertung
Verpolschutz
Potentialtrennung
Statusanzeige
Berghof Automation GmbH | Harretstraße 1 | 72800 Eningen | www.berghof-automation.com
Controller_DC-ET-200X_ECC21XX_DE.docx
Wert
Typ 1, 3
max. 30 m
0,14–1,5 mm²
(26-16 AWG)
nach Vorschriften und
Normen
24 V DC (SELV)
1 ms
zyklisch
Ja
Nein
Ja
ANWENDERHANDBUCH 2.2 | B-PRIMIS DC/ET-PRO
Beschreibung
Nach IEC 61131-2
Strom ziehend (plusschaltend)
Für ungeschirmte Anschlusskabel
Bei Leitungslängen über 30 m müssen die Kabel
geschirmt sein.
Nach Steckverbinder mit Grenzen gemäß UL-
Vorgaben richten.
Alle zutreffenden örtlichen Vorschriften sowie die
Anforderungen nach DIN EN 61131-2 erfüllen.
Gilt beim Übergang von 0 auf 1 und von 1 auf 0
Abhängig von der eingestellten Zykluszeit im Pro-
grammiersystem
Eine gelbe LED pro Eingang
Leuchtet bei logisch 1
37
