5.2.6. Ethernet
Der Onboard-Ethernet-Adapter verfügt über einen 10/100-Base-T mit RJ-45-Anschluss für die Netz-
werkanbindung. Die Ethernet-Schnittstelle X4 kann als Standard-Ethernet-Schnittstelle genutzt wer-
den.

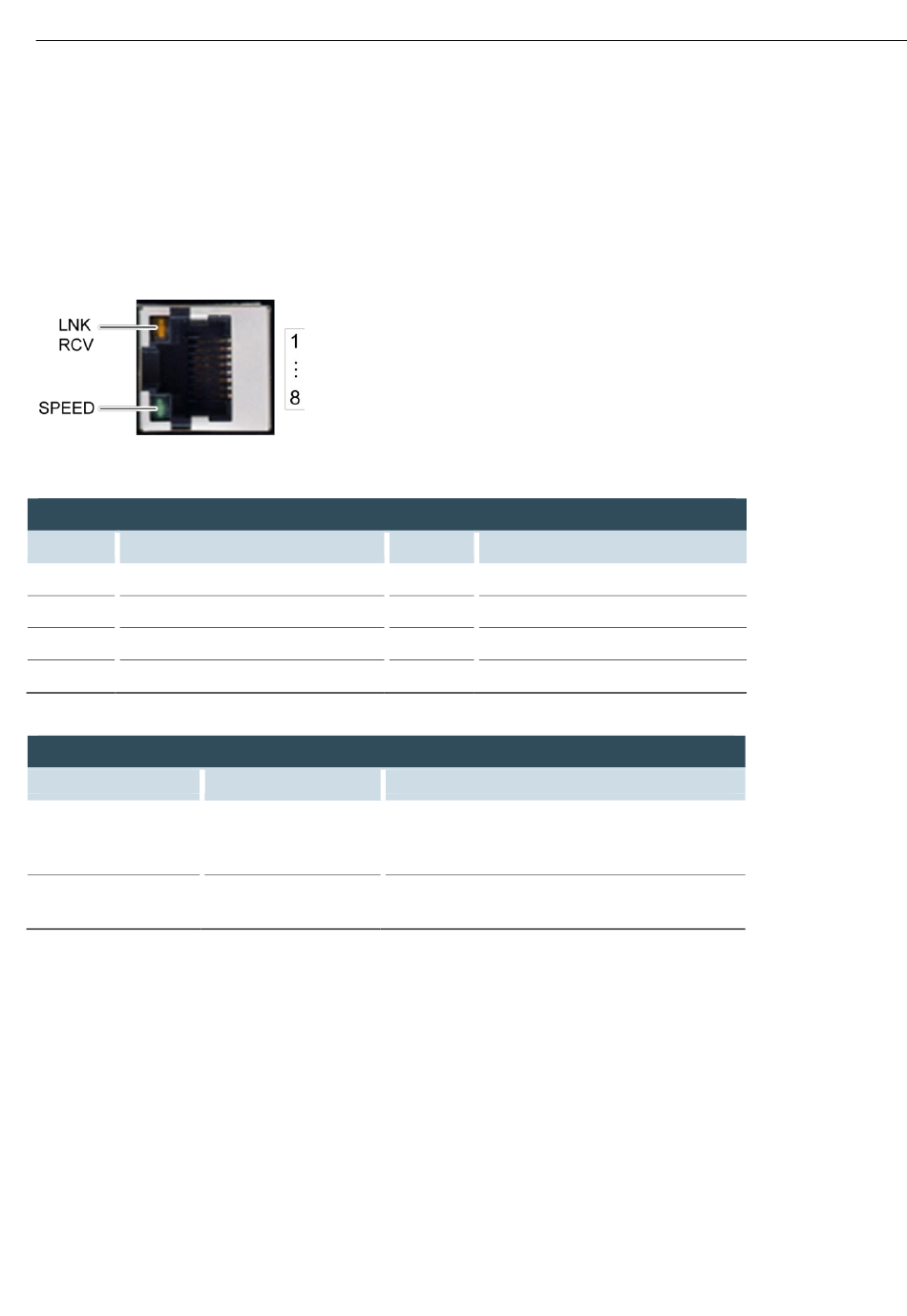

Abb. 26: Ethernet-Schnittstelle X4
Belegung Ethernet-Schnittstelle Stecker X4
Pin
Belegung
1
TX+
2
TX–
3
RX+
4
NC
LEDs
LED
LNK/RCV
SPEED
Berghof Automation GmbH | Harretstraße 1 | 72800 Eningen | www.berghof-automation.com
Controller_DC-ET-200X_ECC21XX_DE.docx
Farbe
Gelb
Grün
ANWENDERHANDBUCH 2.2 | B-PRIMIS DC/ET-PRO
Pin
Belegung
5
NC
6
RX–
7
NC
8
NC
Bedeutung gemäß IEEE 802.3 clause 25
Link, Data Receive
Blinkt: Verbindung ist aktiv, Datenübertragung läuft
Aus: keine Verbindung aufgebaut
An = 100 Mbit/s
Aus = 10 Mbit/s
41
