3.1.2. Übersicht DC2007

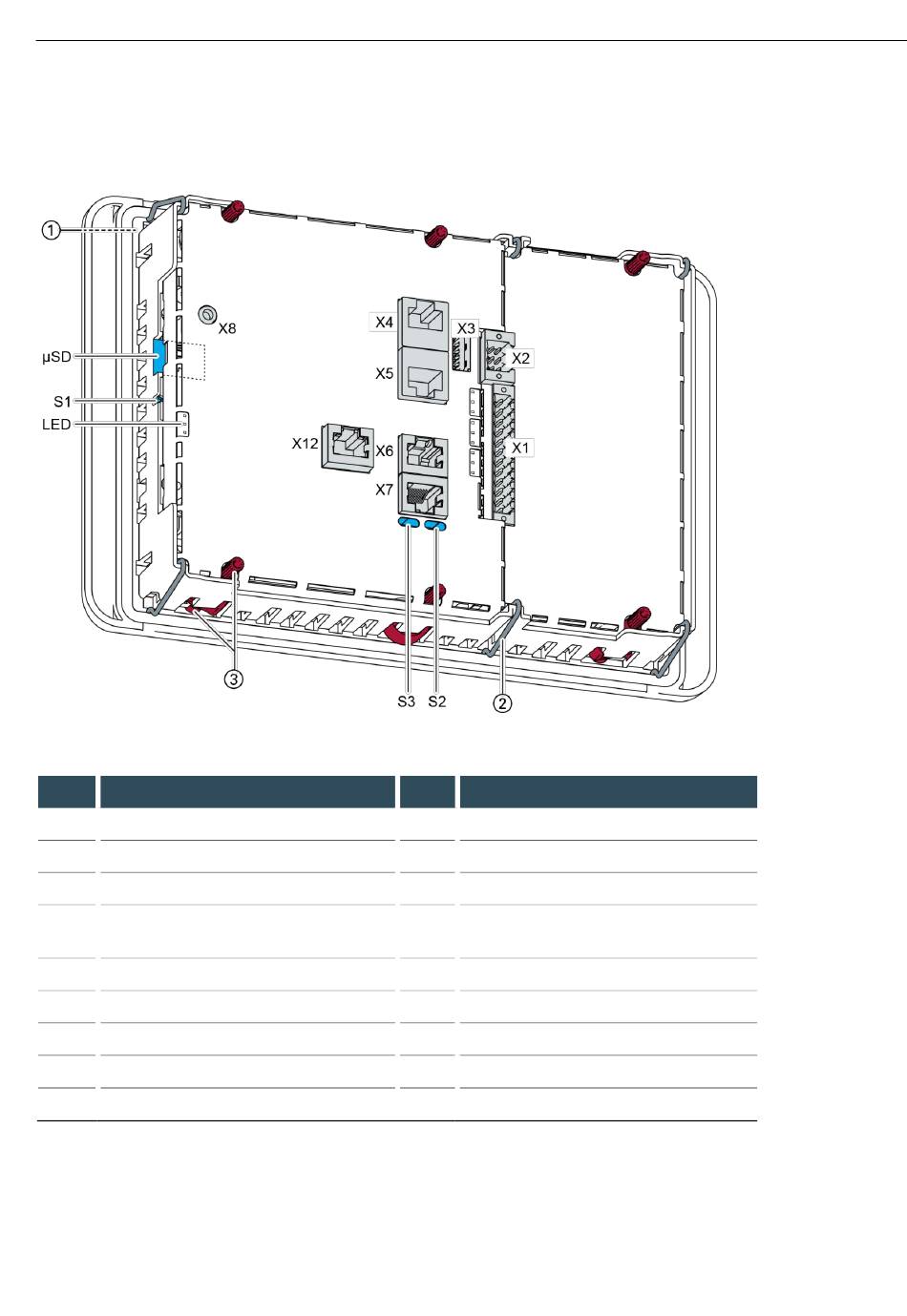

Abb. 2: Übersicht DC2007 (Rückseite)
Pos.
Bezeichnung
1
Display 7 Zoll
2
Befestigungsklammer (3 Stk.)
3
Drehriegel (6 Stk.)
X1
Spannungsversorgung, digitale
Ein-/Ausgänge
X2
Analoge Eingänge
X3
USB 2.0
X4
Ethernet (ETH0)
X5
EtherCAT (ETH1)
X6
RS-232 / RS-485
1
Werden nur für die Schutzart IP65 benötigt
Berghof Automation GmbH | Harretstraße 1 | 72800 Eningen | www.berghof-automation.com
Controller_DC-ET-200X_ECC21XX_DE.docx
1
ANWENDERHANDBUCH 2.2 | B-PRIMIS DC/ET-PRO
Pos.
Bezeichnung
X7
CAN-Bus (CAN0)
X8
Debug-Schnittstelle
X12
CAN-Bus (CAN1)
S1
Funktionstaster (Reset und Run/Stop)
S2
Abschlusswiderstand CAN (120 Ohm)
S3
Abschlusswiderstand RS-485 (120 Ohm)
µSD
Anschluss microSD-Card (optional)
LED
LEDs: PWR, Run/Stop, Error
