HINWEIS
Schäden am Gerät!
Montage auf unebenem Untergrund kann zu mechanischen Spannungen und Rissen in der Frontscheibe
oder zu Fehlbedienungen der Touch-Oberfläche führen.
Sicherstellen, dass alle Auflagepunkte des Geräts auf einer Ebene liegen und maximal ±0,5 mm
voneinander abweichen.

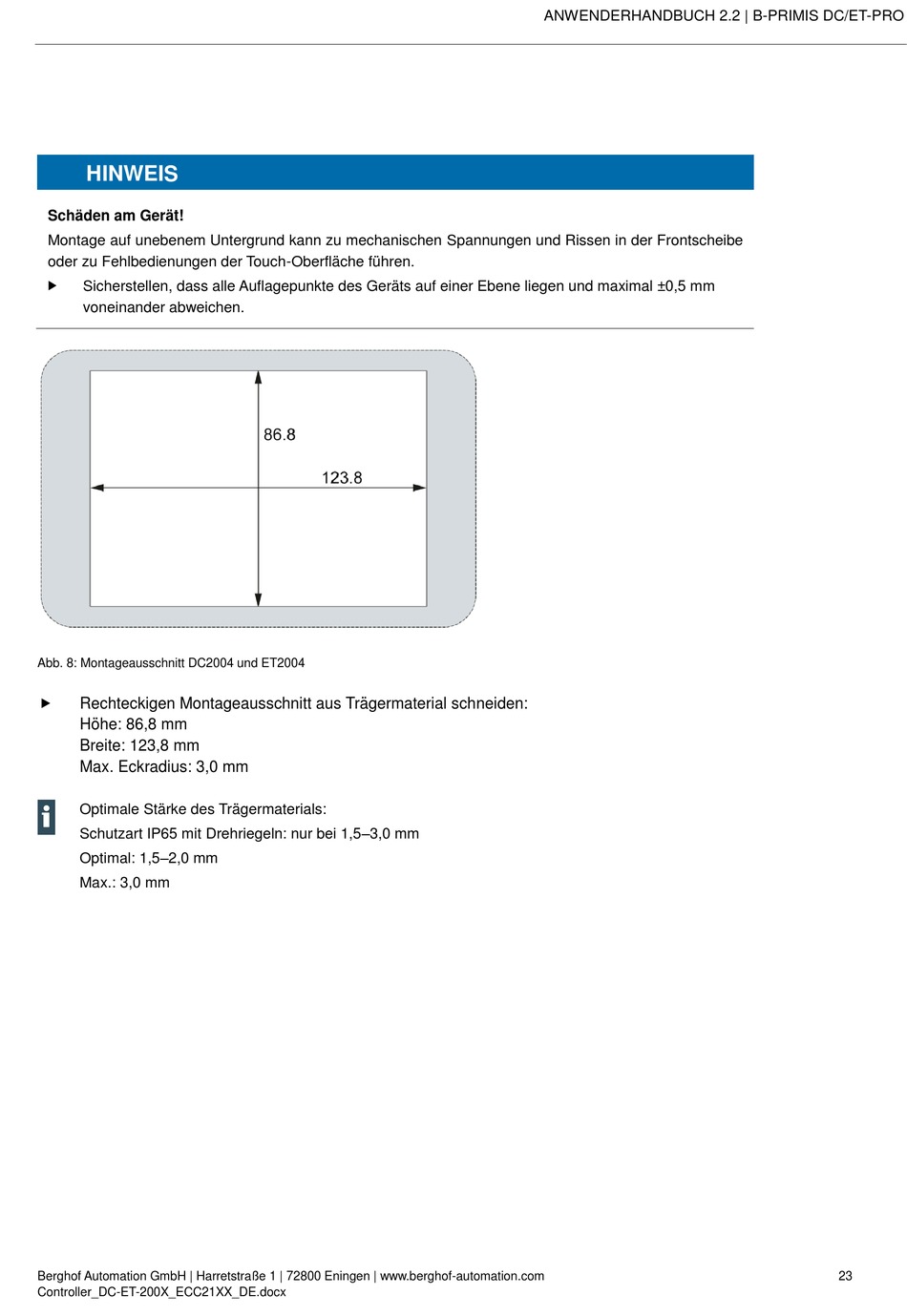

Abb. 8: Montageausschnitt DC2004 und ET2004
Rechteckigen Montageausschnitt aus Trägermaterial schneiden:
Höhe: 86,8 mm
Breite: 123,8 mm
Max. Eckradius: 3,0 mm
Optimale Stärke des Trägermaterials:
Schutzart IP65 mit Drehriegeln: nur bei 1,5–3,0 mm
Optimal: 1,5–2,0 mm
Max.: 3,0 mm
