ANWENDERHANDBUCH 2.2 | B-PRIMIS DC/ET-PRO
3.1.3. Übersicht ET2004

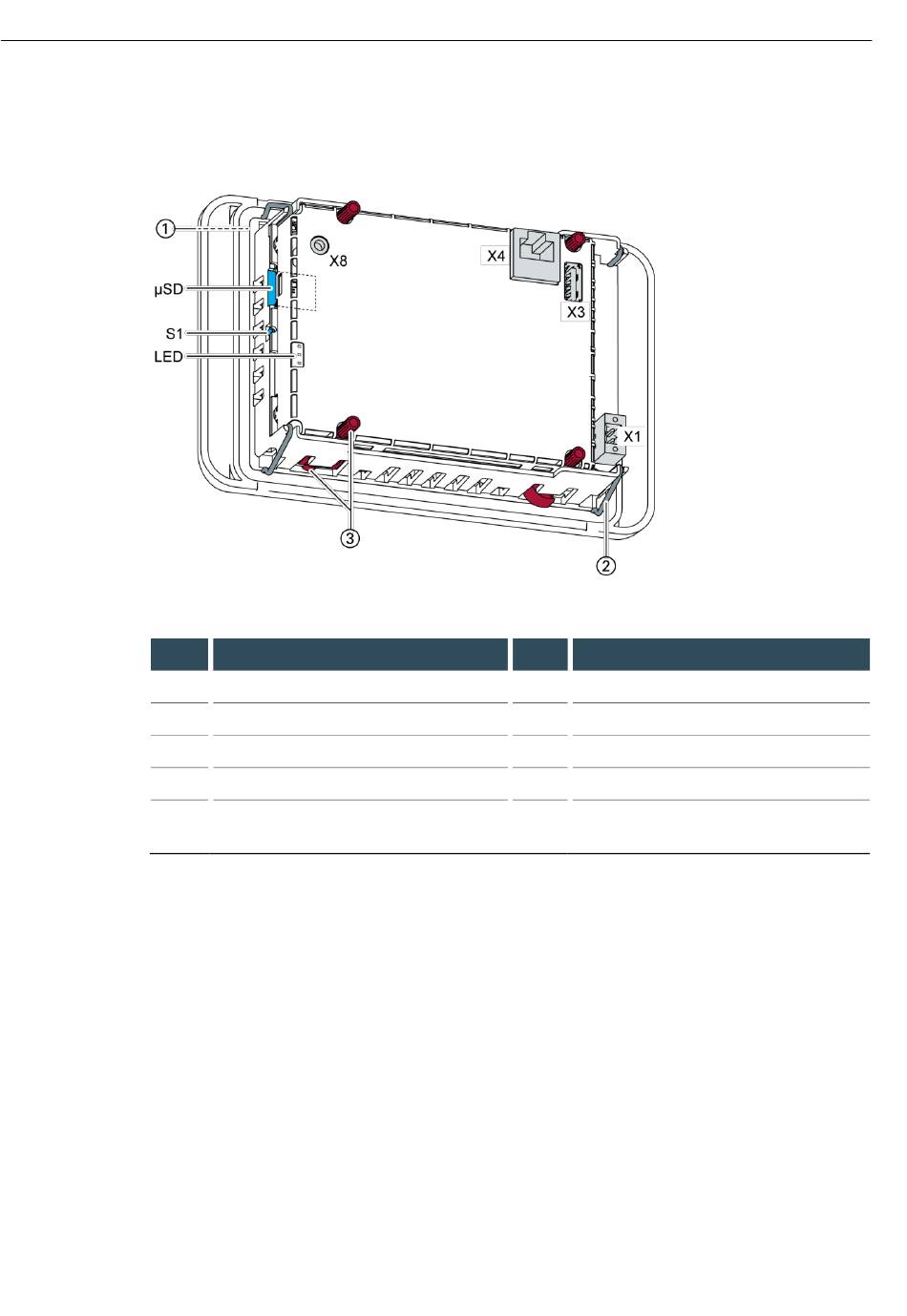

Abb. 3: Übersicht ET2004 (Rückseite)
Pos.
1
2
3
S1
LED
1
Werden nur für die Schutzart IP65 benötigt
16
Bezeichnung
Display 4,3 Zoll
Befestigungsklammer (2 Stk.)
1
Drehriegel (4 Stk.)
Bei Variante ET ohne Funktion
LEDs: PWR, Run/Stop, Error
Berghof Automation GmbH | Harretstraße 1 | 72800 Eningen | www.berghof-automation.com
Pos.
Bezeichnung
X1
Spannungsversorgung
X3
USB 2.0
X4
Ethernet (ETH0)
X8
Debug-Schnittstelle
µSD
Anschluss microSD-Card (für zukünftige
Anwendungen)
Controller_DC-ET-200X_ECC21XX_DE.docx
