3.1.5. Übersicht ECC2100 Slim und ECC2110 Slim

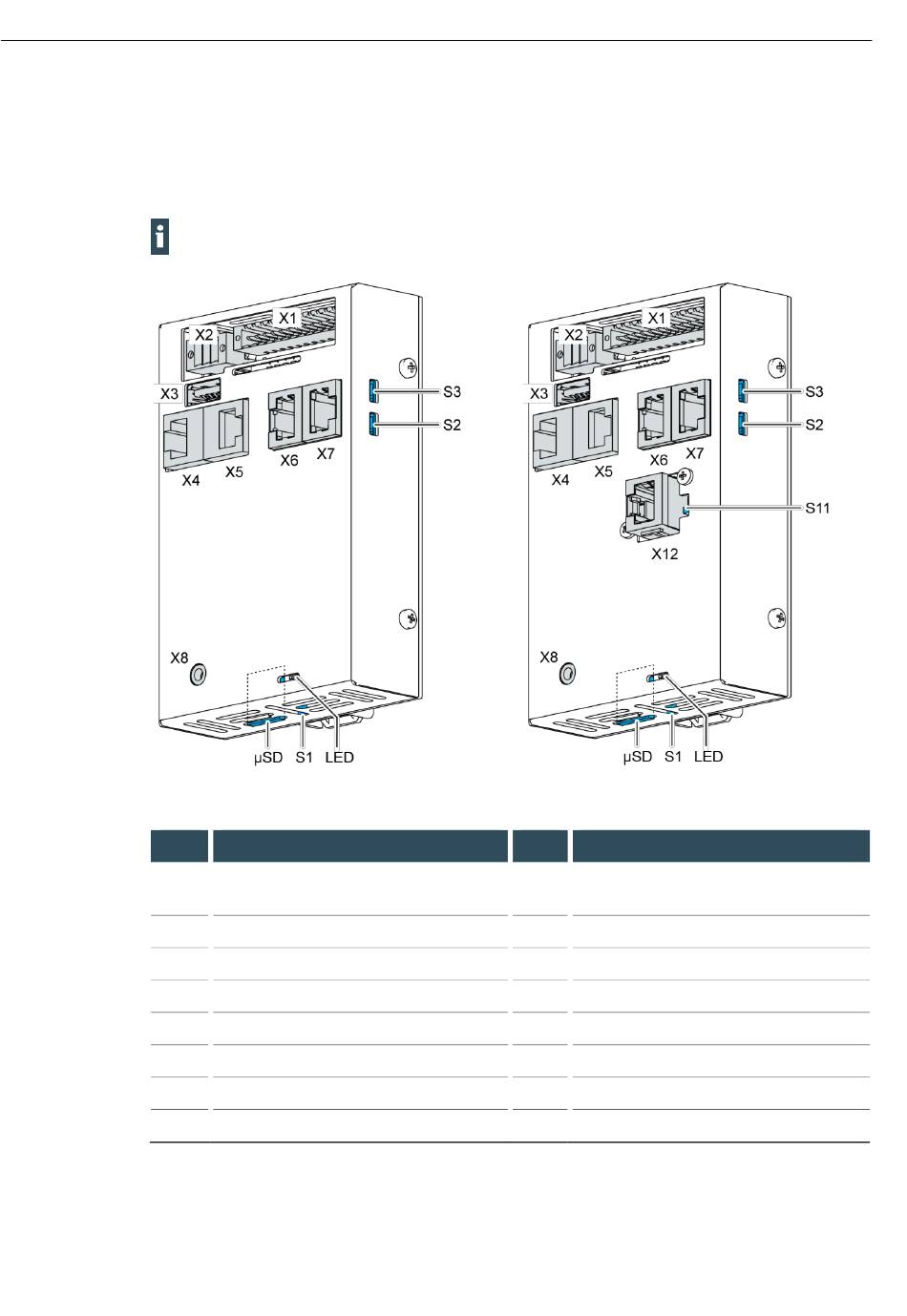

Abb. 5: Übersicht ECC2100 Slim
Pos.
X1
X2
X3
X4
X5
X6
X7
X8
18
Der ECC2100 Slim und der ECC2110 Slim haben kein eigenes Display und werden auf einer Trag-
schiene montiert.
Bezeichnung
Spannungsversorgung, digitale
Ein-/Ausgänge
Analoge Eingänge
USB 2.0
Ethernet (ETH0)
EtherCAT (ETH1)
RS-232 / RS-485
CAN-Bus (CAN0)
Debug-Schnittstelle
Berghof Automation GmbH | Harretstraße 1 | 72800 Eningen | www.berghof-automation.com
Abb. 6: Übersicht ECC2110 Slim
Pos.
Bezeichnung
X12
CAN-Bus (CAN1)
S1
Funktionstaster (Reset und Run/Stop)
S2
Abschlusswiderstand CAN (120 Ohm)
S3
Abschlusswiderstand RS-485 (120 Ohm)
S11
Abschlusswiderstand CAN (120 Ohm)
µSD
Anschluss microSD-Card (optional)
LED
LEDs: PWR, Run/Stop, Error
Controller_DC-ET-200X_ECC21XX_DE.docx
