5.2.4. Digitale Ein- und Ausgänge DC200X und ECC21XX Slim
Die digitalen Ausgänge sind positiv schaltende 24-V-Ausgänge mit einem Ausgangsstrom von max.
500 mA. Sie haben ein gemeinsames Bezugspotential (GND) zur Versorgungsspannung.
HINWEIS
Beschädigung der Eingänge oder des Geräts!
Spannungen über ±32 V können die Eingänge oder das Gerät beschädigen.
An den Eingängen keine Spannung anlegen, die ±32 V übersteigt.
Die digitalen Eingänge sind positiv schaltende Eingänge des Typs 1 oder 3 (IEC 61131-2). Sie sind für
Eingangsspannungen von nominal 24 V ausgelegt. Die Eingangssignale werden intern zyklisch zur
Prozessdatenverarbeitung übertragen. Ein offener Eingang wird als statisch 0 (LOW) interpretiert. Die
Eingänge besitzen ebenfalls ein gemeinsames Bezugspotential (GND).
Für den Steckverbinder SL-SMT 3.5 (Weidmüller) wurden folgende Gegenstücke getestet und dürfen
mit dem Gerät verwendet werden:
BLZF 3.50/12/180

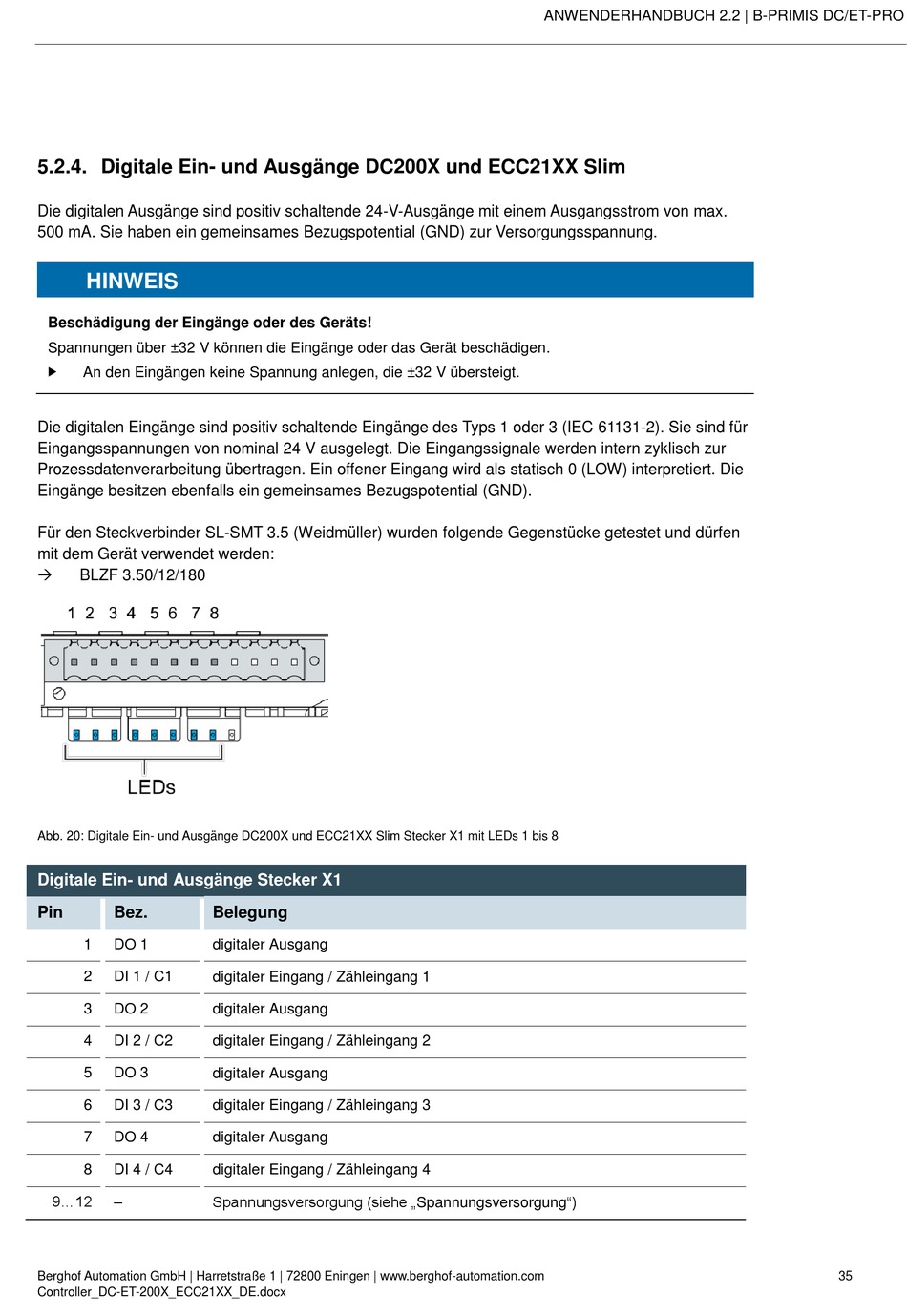

Abb. 20: Digitale Ein- und Ausgänge DC200X und ECC21XX Slim Stecker X1 mit LEDs 1 bis 8
Digitale Ein- und Ausgänge Stecker X1
Pin
Bez.
1
DO 1
2
DI 1 / C1
3
DO 2
4
DI 2 / C2
5
DO 3
6
DI 3 / C3
7
DO 4
8
DI 4 / C4
9...12
–
Berghof Automation GmbH | Harretstraße 1 | 72800 Eningen | www.berghof-automation.com
Controller_DC-ET-200X_ECC21XX_DE.docx
Belegung
digitaler Ausgang
digitaler Eingang / Zähleingang 1
digitaler Ausgang
digitaler Eingang / Zähleingang 2
digitaler Ausgang
digitaler Eingang / Zähleingang 3
digitaler Ausgang
digitaler Eingang / Zähleingang 4
Spannungsversorgung (siehe „Spannungsversorgung")
ANWENDERHANDBUCH 2.2 | B-PRIMIS DC/ET-PRO
