- Seite 1 ANWENDERHANDBUCH 1.0 B-PRIMIS DC-PRO Serie...
- Seite 2 Dieses Gerätehandbuch ist nur zusammen mit den für den jeweiligen Anwendungsfall erforderlichen produktbezogenen Hardware- und Software-Anwenderhandbüchern vollständig. Sie erreichen uns unter: Berghof Automation GmbH Arbachtalstrasse 26 72800 Eningen Deutschland T +49.7121.894-0 F +49.7121.894-100 E-mail: controls@berghof.com www.berghof-automation.com Die Berghof Automation GmbH ist nach DIN EN ISO 9001:2015 zertifiziert.
- Seite 3 ANWENDERHANDBUCH 1.0 | B-PRIMIS DC-PRO SERIE Änderungsprotokoll Version Datum Beschreibung 13.08.2019 Erstversion 27.04.2020 Update neue Katalognummern 18.06.2020 Formatierung des Dokuments und Adressänderung Berghof Automation GmbH | Arbachtalstrasse 26 | 72800 Eningen | www.berghof-automation.com S_B-Primis_DC-Pro_DE_1.0.docx...
-
Seite 4: Inhaltsverzeichnis
Leistungsmerkmale im Überblick DC-Pro 10 und 10 Pro 15 .............. 18 MONTAGE ............................19 4.1. Montagevorbereitung ........................19 4.1.1. Abmessungen DC-Pro 4 ........................20 4.1.2. Montageausschnitt DC-Pro 4 ......................21 Berghof Automation GmbH | Arbachtalstrasse 26 | 72800 Eningen | www.berghof-automation.com S_B-Primis_DC-Pro_DE_1.0.docx... - Seite 5 WARTUNG / INSTANDHALTUNG ....................66 7.1. Wartung ............................. 66 7.2. Reinigung ............................66 7.3. Chemische Beständigkeit ........................ 67 7.3.1. Beständigkeit Touchscreen......................... 67 7.3.2. Beständigkeit der Frontfolie ........................ 67 Berghof Automation GmbH | Arbachtalstrasse 26 | 72800 Eningen | www.berghof-automation.com S_B-Primis_DC-Pro_DE_1.0.docx...
- Seite 6 KUNDENDIENST / ANSCHRIFTEN ....................84 12.1. Kundendienst ........................... 84 12.2. Anschriften ............................84 ANHANG ............................85 13.1. Hinweise zu Copyright und Lizenz der Software ................85 13.2. Abbildungsverzeichnis ........................85 Berghof Automation GmbH | Arbachtalstrasse 26 | 72800 Eningen | www.berghof-automation.com S_B-Primis_DC-Pro_DE_1.0.docx...
-
Seite 7: Allgemeine Hinweise
Einzelne Handlungsanweisung oder Liste mit Handlungsanweisungen, die in beliebiger Reihenfolge ausgeführt werden können. … Liste mit Handlungsanweisungen, die in der angegebenen Reihenfolge … ausgeführt werden müssen. Weiterführende Informationen zum Produkt Berghof Automation GmbH | Arbachtalstrasse 26 | 72800 Eningen | www.berghof-automation.com S_B-Primis_DC-Pro_DE_1.0.docx... -
Seite 8: Gefahrenkategorien Und Signalbegriffe
Nichtbeachtung der Sicherheitsmaßnahmen kann zu leichten Verletzungen führen. Maßnahmen zur Vermeidung beachten. HINWEIS Möglicher Sachschaden Nichtbeachtung der Sicherheitsmaßnahmen kann zu Sachschäden führen. Maßnahmen zur Vermeidung beachten. Berghof Automation GmbH | Arbachtalstrasse 26 | 72800 Eningen | www.berghof-automation.com S_B-Primis_DC-Pro_DE_1.0.docx... -
Seite 9: Qualifiziertes Personal
Gerät und dessen Anwendung und Bedienung. → Der Anwender stimmt den Einsatz der sicherheitsgerichteten Steuerungskomponenten in eigener Verantwortung mit der für ihn zuständigen Behörde ab und hält sich an deren Vorgaben. Berghof Automation GmbH | Arbachtalstrasse 26 | 72800 Eningen | www.berghof-automation.com S_B-Primis_DC-Pro_DE_1.0.docx... -
Seite 10: Bestimmungsgemäße Verwendung
Anlagen in Innenräumen bestimmt. Stellen Sie beim Einbau sicher, dass die vorhandenen Dichtungsprofile unbeschädigt sind. Beachten Sie die für den Betrieb geltenden Umgebungsbedingungen (siehe „Technische Daten). Berghof Automation GmbH | Arbachtalstrasse 26 | 72800 Eningen | www.berghof-automation.com S_B-Primis_DC-Pro_DE_1.0.docx... -
Seite 11: Transport Und Lagerung
Dokumentationen unbedingt auf. Die mitgelieferte Dokumentation enthält wichtige Informa- tionen zum Gerät und ist Bestandteil des Produkts. Wenn Sie Transportschäden oder Unstimmigkeiten zwischen der Bestellung und dem gelieferten Inhalt feststellen: Informieren Sie umgehend den Lieferanten. Berghof Automation GmbH | Arbachtalstrasse 26 | 72800 Eningen | www.berghof-automation.com S_B-Primis_DC-Pro_DE_1.0.docx... -
Seite 12: Sicherheit
Koppeln Sie das Gerät von der Anlage ab. Das Gehäuse des Geräts darf nicht geöffnet werden. Falls Arbeiten im Inneren des Geräts nötig sind, wenden Sie sich an den Hersteller (siehe „Anschriften“). Berghof Automation GmbH | Arbachtalstrasse 26 | 72800 Eningen | www.berghof-automation.com S_B-Primis_DC-Pro_DE_1.0.docx... -
Seite 13: Produktbeschreibung

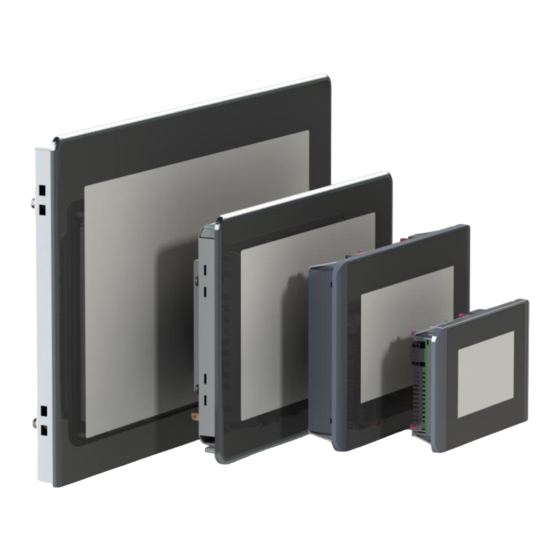

Der B-Primis DC-Pro Controller ist ein Steuerungs-Modul mit einem Display für die Steuerung und Re- gelung von automatischen und industriellen Prozessen in Niederspannungsanlagen in Echtzeit. Fol- gende Display-Diagonalen sind erhältlich: 4,7“, 7“, 10“ und 15“. Die Module der B-Primis DC-Pro Serie lassen sich außerdem über verschiedene Schnittstellen verbinden und haben zusätzlich eigene digitale und analoge Ein-/Ausgänge. -
Seite 14: Übersicht
USB 2.0 Abschlusswiderstand RS-485 (120 Ohm) Ethernet (ETH0) µSD Anschluss microSD-Card (optional) EtherCAT (ETH1) LEDs: PWR, Run/Stop, Error RS-232 / RS-485 Werden nur für die Schutzart IP65 benötigt Berghof Automation GmbH | Arbachtalstrasse 26 | 72800 Eningen | www.berghof-automation.com S_B-Primis_DC-Pro_DE_1.0.docx... -
Seite 15: Dc-Pro 10/15
Spannungsversorgung, digitale Ein-/Ausgänge nur für Berghof-Servicepersonal) Analoge Eingänge Abschlusswiderstand CAN (120 Ohm) USB 2.0 Abschlusswiderstand RS-485 (120 Ohm) Ethernet (ETH0) µSD Anschluss microSD-Card (für Spei- chererweiterung) USB 2.0 Berghof Automation GmbH | Arbachtalstrasse 26 | 72800 Eningen | www.berghof-automation.com S_B-Primis_DC-Pro_DE_1.0.docx... -
Seite 16: Lieferumfang Und Zubehör
1 x 12-pol. Steckverbinder für digitale Ein-/Ausgänge DC-Pro 7 und Spannungsversorgung Weidmüller BLZF 3.50/12/180, einreihig S-02020201-0601 DC-Pro 10 1 x 12-pol. Steckverbinder für digitale Ein-/Ausgänge DC-Pro 15 und Spannungsversorgung Weidmüller BLZF 3.50/12/180, zweireihig Berghof Automation GmbH | Arbachtalstrasse 26 | 72800 Eningen | www.berghof-automation.com S_B-Primis_DC-Pro_DE_1.0.docx... -
Seite 17: Produkteigenschaften
Mit der handelsüblichen microSD-Card-Schnittstelle (S03 – S05) können Daten auf Speicherkarten ge- schrieben bzw. von Speicherkarten gelesen werden. Leistungsmerkmale im Überblick DC-Pro 4 und DC-Pro 7 Leistungsmerkmale abhängig von der Ausprägung S01-S05 Berghof Automation GmbH | Arbachtalstrasse 26 | 72800 Eningen | www.berghof-automation.com S_B-Primis_DC-Pro_DE_1.0.docx... -
Seite 18: Leistungsmerkmale Im Überblick Dc-Pro 10 Und 10 Pro 15
→ → 1 CAN-Schnittstelle oder 2 CAN Schnittstellen (Erweiterungskarte, Ausprägung S05)) → 2 serielle Schnittstellen (1x RS-232; 1x RS-485) → 1 µSD-Card Steckplatz → Onboard I/O → Echtzeituhr Berghof Automation GmbH | Arbachtalstrasse 26 | 72800 Eningen | www.berghof-automation.com S_B-Primis_DC-Pro_DE_1.0.docx... -
Seite 19: Montage
Montage auf unebenem Untergrund kann zu mechanischen Spannungen und Rissen in der Frontscheibe oder zu Fehlbedienungen der Touch-Oberfläche führen. Sicherstellen, dass alle Auflagepunkte des Geräts auf einer Ebene liegen und maximal ±0,5 mm von- einander abweichen. Berghof Automation GmbH | Arbachtalstrasse 26 | 72800 Eningen | www.berghof-automation.com S_B-Primis_DC-Pro_DE_1.0.docx... -
Seite 20: Abmessungen Dc-Pro 4
ANWENDERHANDBUCH 1.0 | B-PRIMIS DC-PRO SERIE 4.1.1. Abmessungen DC-Pro 4 Abb. 3: Abmessungen DC-Pro 4 Berghof Automation GmbH | Arbachtalstrasse 26 | 72800 Eningen | www.berghof-automation.com S_B-Primis_DC-Pro_DE_1.0.docx... -
Seite 21: Montageausschnitt Dc-Pro 4
Höhe: 86,8 mm Breite: 123,8 mm Max. Eckradius: 3,0 mm Optimale Stärke des Trägermaterials: Schutzart IP65 mit Drehriegeln: nur bei 1,5–3,0 mm Optimal: 1,5–2,0 mm Max.: 3,0 mm Berghof Automation GmbH | Arbachtalstrasse 26 | 72800 Eningen | www.berghof-automation.com S_B-Primis_DC-Pro_DE_1.0.docx... -
Seite 22: Abmessungen Dc-Pro 7
ANWENDERHANDBUCH 1.0 | B-PRIMIS DC-PRO SERIE 4.1.3. Abmessungen DC-Pro 7 Abb. 5: Abmessungen DC-Pro 7 Berghof Automation GmbH | Arbachtalstrasse 26 | 72800 Eningen | www.berghof-automation.com S_B-Primis_DC-Pro_DE_1.0.docx... -
Seite 23: Montageausschnitt Dc-Pro 7
Höhe: 136,5 mm Breite: 187,0 mm Max. Eckradius: 3,0 mm Optimale Stärke des Trägermaterials: Schutzart IP65 mit Drehriegeln: nur bei 1,5–3,0 mm Optimal: 1,5–2,0 mm Max.: 3,0 mm Berghof Automation GmbH | Arbachtalstrasse 26 | 72800 Eningen | www.berghof-automation.com S_B-Primis_DC-Pro_DE_1.0.docx... -
Seite 24: Abmessungen Dc-Pro 10
ANWENDERHANDBUCH 1.0 | B-PRIMIS DC-PRO SERIE 4.1.5. Abmessungen DC-Pro 10 Abb. 7: Abmessungen DC-Pro 10 Berghof Automation GmbH | Arbachtalstrasse 26 | 72800 Eningen | www.berghof-automation.com S_B-Primis_DC-Pro_DE_1.0.docx... -
Seite 25: Montageausschnitt Dc-Pro 10
Höhe: 174,5 mm Breite: 254,9 mm Max. Eckradius: 3,0 mm Optimale Stärke des Trägermaterials: Schutzart IP65 mit zusätzlichen Spannklammern: nur bei 1,5–3,0 mm Optimal: 1,5–3,0 mm Max: 4,0 mm Berghof Automation GmbH | Arbachtalstrasse 26 | 72800 Eningen | www.berghof-automation.com S_B-Primis_DC-Pro_DE_1.0.docx... -
Seite 26: Abmessungen Dc-Pro 15
ANWENDERHANDBUCH 1.0 | B-PRIMIS DC-PRO SERIE 4.1.7. Abmessungen DC-Pro 15 Abb. 9: Abmessungen DC-Pro 15 Berghof Automation GmbH | Arbachtalstrasse 26 | 72800 Eningen | www.berghof-automation.com S_B-Primis_DC-Pro_DE_1.0.docx... -
Seite 27: Montageausschnitt Dc-Pro 15
Abb. 10:Montageausschnitt DC-Pro 15 und ET-Pro 15 Rechteckigen Montageausschnitt aus Trägermaterial schneiden: Höhe: 260 mm Breite: 402 mm Max. Eckradius: 3,0 mm Stärke des Trägermaterials: Optimal: 2,0–3,0 mm Max.: 4,0 mm Berghof Automation GmbH | Arbachtalstrasse 26 | 72800 Eningen | www.berghof-automation.com S_B-Primis_DC-Pro_DE_1.0.docx... -
Seite 28: Einbau
(1). Abb. 12: Einbau in Montageausschnitt, Beispiel mit 4 Befestigungsklammern Ausrichtung beachten und das Gerät gleichmäßig in den Montageausschnitt drücken bis die 2 bzw. 3 Befestigungsklammern einrasten. Berghof Automation GmbH | Arbachtalstrasse 26 | 72800 Eningen | www.berghof-automation.com S_B-Primis_DC-Pro_DE_1.0.docx... -
Seite 29: Abb. 13: Gerät Im Montageausschnitt Eingerastet, Beispiel Mit 4 Befestigungsklammern
Sicherstellen, dass das Gerät ringsum gut anliegt. Gerät mit Drehriegeln: Drehriegel mit Schraubendreher T9x50 mit maximal 0,4 Nm anziehen. Die Schutzart IP65 an der Frontseite wird nur durch bestimmungsgemäßen Einsatz der Drehriegel erreicht. Berghof Automation GmbH | Arbachtalstrasse 26 | 72800 Eningen | www.berghof-automation.com S_B-Primis_DC-Pro_DE_1.0.docx... -
Seite 30: Einbau Dc-Pro 10
Das Gerät kann bei unachtsamer Montage aus dem Montageaus-schnitt fallen oder beschädigt werden. Gerät nicht verkanten. Gerät gegen Herunterfallen sichern bis die Spannklammern befestigt sind. Sicherstellen, dass das Gerät ringsum gut anliegt. Berghof Automation GmbH | Arbachtalstrasse 26 | 72800 Eningen | www.berghof-automation.com S_B-Primis_DC-Pro_DE_1.0.docx... -
Seite 31: Abb. 15: Spannklammer Einhängen (Rückseite)
Gerät mit 2 Spannklammern fixieren: Spannklammern diagonal gegenüber in Abdeckung einhän- gen und Schrauben leicht anziehen. Abb. 16: Spannklammern festschrauben Restliche 6 Spannklammern in Abdeckung einhängen und alle 8 Schrauben gleichmäßig anzie- hen. Berghof Automation GmbH | Arbachtalstrasse 26 | 72800 Eningen | www.berghof-automation.com S_B-Primis_DC-Pro_DE_1.0.docx... -
Seite 32: Einbau Dc-Pro 15
Das Gerät kann bei unachtsamer Montage aus dem Montageaus-schnitt fallen oder beschädigt werden. Gerät nicht verkanten. Gerät gegen Herunterfallen sichern bis die Spannklammern befestigt sind. Sicherstellen, dass das Gerät ringsum gut anliegt. Berghof Automation GmbH | Arbachtalstrasse 26 | 72800 Eningen | www.berghof-automation.com S_B-Primis_DC-Pro_DE_1.0.docx... -
Seite 33: Abb. 18: Spannklammer Einhängen (Rückseite)
Gerät mit 2 Spannklammern fixieren: Spannklammern diagonal gegenüber in Abdeckung einhän- gen und Schrauben leicht anziehen. Abb. 19: Spannklammern festschrauben Restliche 6 Spannklammern in Abdeckung einhängen und alle 8 Schrauben gleichmäßig anzie- hen. Berghof Automation GmbH | Arbachtalstrasse 26 | 72800 Eningen | www.berghof-automation.com S_B-Primis_DC-Pro_DE_1.0.docx... -
Seite 34: Anschluss
Alle Anschlüsse und Leitungen so ausführen, dass keine Störungen durch induktive und kapazi- tive Einstreuungen am Gerät hervorgerufen werden. Sicherstellen, dass die Strom- und Spannungsfestigkeit der Zuleitungen ausreicht. Berghof Automation GmbH | Arbachtalstrasse 26 | 72800 Eningen | www.berghof-automation.com S_B-Primis_DC-Pro_DE_1.0.docx... -
Seite 35: Spannungsversorgung Anschließen
Versorgung 24 V DC (–15 %/+20 %) (SPS intern) max. 1,2 A – Für den Steckverbinder SL-SMT 3.5 (Weidmüller) wurden folgende Gegenstücke getestet und dürfen mit dem Gerät verwendet werden: → BLZF 3.50/12/180 Berghof Automation GmbH | Arbachtalstrasse 26 | 72800 Eningen | www.berghof-automation.com S_B-Primis_DC-Pro_DE_1.0.docx... -
Seite 36: Spannungsversorgung Dc-Pro 10/15
Einspeisung digitaler Output (max. 2 A für 0,5 A pro Ausgang) für I/O – M0 / GND L0+ 24 V Versorgung 24 V DC (–15 %/+20 %) (SPS intern) max. 1,2 A Berghof Automation GmbH | Arbachtalstrasse 26 | 72800 Eningen | www.berghof-automation.com S_B-Primis_DC-Pro_DE_1.0.docx... -
Seite 37: Datenanschlüsse
ANWENDERHANDBUCH 1.0 | B-PRIMIS DC-PRO SERIE 5.2. Datenanschlüsse 5.2.1. Blockschaltbild Abb. 22: Blockschaltbild DC-Pro Berghof Automation GmbH | Arbachtalstrasse 26 | 72800 Eningen | www.berghof-automation.com S_B-Primis_DC-Pro_DE_1.0.docx... -
Seite 38: Digitale Ein- Und Ausgänge
Eingang / Zähleingang 4 DO 1 digitaler Ausgang 1 DO 2 digitaler Ausgang 2 DO 3 digitaler Ausgang 3 DO 4 digitaler Ausgang 4 9…12 – Spannungsversorgung (siehe „Spannungsversorgung“) Berghof Automation GmbH | Arbachtalstrasse 26 | 72800 Eningen | www.berghof-automation.com S_B-Primis_DC-Pro_DE_1.0.docx... - Seite 39 0,5 A bei „1“-Signal – Summenstrom aller max. 2 A Ausgänge Parallelschaltung max. 1 A Maximal zulässiger Wert bei einer logischen von zwei Ausgängen Verknüpfung zur Erhöhung der Leistung Berghof Automation GmbH | Arbachtalstrasse 26 | 72800 Eningen | www.berghof-automation.com S_B-Primis_DC-Pro_DE_1.0.docx...
-
Seite 40: Abb. 24: Prinzip-Schaltbild Ausgang, Plusschaltend
Gilt beim Übergang von 0 auf 1 und von 1 auf Signalauswertung zyklisch Abhängig von der eingestellten Zykluszeit im Programmiersystem – Verpolschutz – Potentialtrennung Nein Statusanzeige Eine gelbe LED pro Eingang Leuchtet bei logisch 1 Berghof Automation GmbH | Arbachtalstrasse 26 | 72800 Eningen | www.berghof-automation.com S_B-Primis_DC-Pro_DE_1.0.docx... -
Seite 41: Abb. 25: Prinzip-Schaltbild Eingang, Plusschaltend
ANWENDERHANDBUCH 1.0 | B-PRIMIS DC-PRO SERIE Abb. 25: Prinzip-Schaltbild Eingang, plusschaltend Abb. 26: Betriebsbereiche der digitalen Eingänge (Typ 1/3) Pos. Bezeichnung Pos. Bezeichnung „EIN“-Bereich Übergangsbereich „AUS“-Bereich Störabstand < 1 V Berghof Automation GmbH | Arbachtalstrasse 26 | 72800 Eningen | www.berghof-automation.com S_B-Primis_DC-Pro_DE_1.0.docx... -
Seite 42: Zähleingänge (C)
Beispiele für Zähler: Up/Down; Pulse/Direction; Encoder (A/B) Abb. 27: Zähler Up/Down oder Pulse/Direction Bezeichnung Bezeichnung Up, Pulse, A (CNT0) Up, Pulse, A (CNT1) Down, Direction, B (CNT0) Down, Direction, B (CNT1) Berghof Automation GmbH | Arbachtalstrasse 26 | 72800 Eningen | www.berghof-automation.com S_B-Primis_DC-Pro_DE_1.0.docx... -
Seite 43: Abb. 28: Zähler Mit Capture-Eingang
→ Die Versorgungsspannung der Geber (24 V DC; GND) und die Signale müssen in einem Kabel geführt werden. → SPS und Geber müssen vom selben Netzteil versorgt werden. Berghof Automation GmbH | Arbachtalstrasse 26 | 72800 Eningen | www.berghof-automation.com S_B-Primis_DC-Pro_DE_1.0.docx... -
Seite 44: Analoge Eingänge (Nur Ab S02)
Gerät verwendet werden: Weidmüller B2CF 3.50/06/180(F) SN BK Abb. 29: Analoge Eingänge X2 Analoge Eingänge X2 Belegung Belegung AI1 (U/T) AI3 (U/T) AGND AGND AI2 (U) AI4 (U) Berghof Automation GmbH | Arbachtalstrasse 26 | 72800 Eningen | www.berghof-automation.com S_B-Primis_DC-Pro_DE_1.0.docx... - Seite 45 (bzw. in der Betriebsart AI-PT alle 250 ms der Mittelwert aus den letzten 250 s / 1000 Messungen). Die Filterung kann über CODESYS V3 aktiviert und konfiguriert werden. Die Abtastrate ist konstant. Es kann nur über ein ganzzahliges Vielfaches der Abtastrate gefiltert werden. Berghof Automation GmbH | Arbachtalstrasse 26 | 72800 Eningen | www.berghof-automation.com S_B-Primis_DC-Pro_DE_1.0.docx...
- Seite 46 –15 V wird im Prozessabbild ein Fehlerbit (FAULTN/FAULTP) gesetzt, das vom Anwenderprogramm ausgelesen werden kann. – Eingangsart Spannungsmessung unsymmetrisch (single ended) – Bezugspotential AGND Dynamische Eigenschaften Berghof Automation GmbH | Arbachtalstrasse 26 | 72800 Eningen | www.berghof-automation.com S_B-Primis_DC-Pro_DE_1.0.docx...
- Seite 47 Der Wert in Grad-Celsius wird aus dem Wi- derstandswert errechnet und dabei linearisiert (Polynom 6. Grades) – Eingangsart 2-Draht-Messung oder 3-Draht-Messung – Bezugspotential AGND Dynamische Eigenschaften – Analoge Filterung Tiefpass 2. Ordnung, Grenzfrequenz 650 Hz Berghof Automation GmbH | Arbachtalstrasse 26 | 72800 Eningen | www.berghof-automation.com S_B-Primis_DC-Pro_DE_1.0.docx...
- Seite 48 ANWENDERHANDBUCH 1.0 | B-PRIMIS DC-PRO SERIE Betriebsart Temperatureingänge AI-PT Eigenschaft Wert Beschreibung – Größte vorüberge- 1 % des Messbe- hende Abweichung reichs während elektrischer Störprüfung nach IEC 61131-2 Berghof Automation GmbH | Arbachtalstrasse 26 | 72800 Eningen | www.berghof-automation.com S_B-Primis_DC-Pro_DE_1.0.docx...
-
Seite 49: Abb. 30: Anschlussbeispiel: Spannungseingang
Keine Verbindung zum allgemeinen GND herstellen. Die notwendigen Verbindungen sind bereits auf der Platine. Leitungen der analogen Sensoren/Geber möglichst direkt und ohne Umwege legen (Zwischen- klemmen und Klemmleisten vermeiden). Berghof Automation GmbH | Arbachtalstrasse 26 | 72800 Eningen | www.berghof-automation.com S_B-Primis_DC-Pro_DE_1.0.docx... -
Seite 50: Abb. 31: Anschlussbeispiel: Temperaturmessung
Der nächste Anschluss AI (U) wird für die Kompensation des Leitungswiderstands verwendet. Es kann nur der direkt auf den AI (U/T) folgende Kanal verwendet werden. Kanal 1 und 2, sowie Kanal 3 und 4 sind jeweils ein Paar für die 3-Draht-Messung. Berghof Automation GmbH | Arbachtalstrasse 26 | 72800 Eningen | www.berghof-automation.com S_B-Primis_DC-Pro_DE_1.0.docx... -
Seite 51: Ethernet
Bedeutung gemäß IEEE 802.3 clause 25 LNK/RCV Gelb Link, Data Receive Blinkt: Verbindung ist aktiv, Datenübertragung läuft Aus: keine Verbindung aufgebaut SPEED Grün An = 100 Mbit/s Aus = 10 Mbit/s Berghof Automation GmbH | Arbachtalstrasse 26 | 72800 Eningen | www.berghof-automation.com S_B-Primis_DC-Pro_DE_1.0.docx... -
Seite 52: Ethercat
Bedeutung gemäß IEEE 802.3 clause 25 LNK/RCV Gelb Link, Data Receive Blinkt: Verbindung ist aktiv, Datenübertragung läuft Aus: keine Verbindung aufgebaut SPEED Grün An = 100 Mbit/s Aus = 10 Mbit/s Berghof Automation GmbH | Arbachtalstrasse 26 | 72800 Eningen | www.berghof-automation.com S_B-Primis_DC-Pro_DE_1.0.docx... -
Seite 53: Usb
Vor der Verwendung eines USB-Geräts dessen Stromaufnahme prüfen. HINWEIS Ausfälle und Fehlfunktionen bei Direktverbindung zur Signalmasse! Nur USB-Geräte verwenden, die keine direkte Verbindung zwischen Signalmasse und Gehäuse ha- ben. Berghof Automation GmbH | Arbachtalstrasse 26 | 72800 Eningen | www.berghof-automation.com S_B-Primis_DC-Pro_DE_1.0.docx... -
Seite 54: Can Bus (Nur Ab S03)
Schalter S2 auf ON stellen, um den Abschlusswiderstand von 120 Ω zwischen CAN_L und CAN_H zuzuschalten. Für Baudraten, Einstellungen und Kabellängen nach den Empfehlungen der CiA-303-1 richten. Beispiel: bei 1 Mbit, max. 25 m Berghof Automation GmbH | Arbachtalstrasse 26 | 72800 Eningen | www.berghof-automation.com S_B-Primis_DC-Pro_DE_1.0.docx... -
Seite 55: Serielle Schnittstellen (Nur Ab S04)
Schalter S3 auf ON stellen, um den Abschlusswiderstand von 120 Ω zuzuschalten. Abb. 37: RS-485 zuschaltbarer Abschlusswiderstand Die Belegung der Schnittstelle richtet sich weitestgehend nach den Spezifikationen des „MODBUS over Serial Line; Specification and Implementation Guide V1.02“. Berghof Automation GmbH | Arbachtalstrasse 26 | 72800 Eningen | www.berghof-automation.com S_B-Primis_DC-Pro_DE_1.0.docx... - Seite 56 Bei potentialgetrennten Schnittstellen mit Anbindung an die Bezugserde an einer Stelle: GND mitführen. Nach Bedarf für gedämpfte Anbindung von GND an mehreren Stellen des Busses sorgen (z. B. über 200 Ω). Berghof Automation GmbH | Arbachtalstrasse 26 | 72800 Eningen | www.berghof-automation.com S_B-Primis_DC-Pro_DE_1.0.docx...
-
Seite 57: Betrieb
Das Gerät hat keinen eigenen Netzschalter. Beim Einschalten der Anlage oder beim Anschluss der Spannungsversorgung wird das Gerät gestartet. Ausschalten Beim Ausschalten der Anlage oder der Trennung von der eigenen Spannungsversorgung wird das Ge- rät ausgeschaltet. Berghof Automation GmbH | Arbachtalstrasse 26 | 72800 Eningen | www.berghof-automation.com S_B-Primis_DC-Pro_DE_1.0.docx... -
Seite 58: Erstinbetriebnahme Netzwerk
Das Gerät über Netzwerkkabel (X4) und Netzwerk-Switch mit einem Programmierrechner verbin- den. Am Programmierrechner den Webbrowser öffnen. IP-Adresse des Geräts im Webbrowser eingeben. Das Login-Fenster erscheint. Abb. 38: Login-Fenster Mit folgenden Login-Daten einloggen: Name: admin Passwort: admin Berghof Automation GmbH | Arbachtalstrasse 26 | 72800 Eningen | www.berghof-automation.com S_B-Primis_DC-Pro_DE_1.0.docx... -
Seite 59: Abb. 39: Liste Der Einstellungen Im Webinterface
Konfiguration DC-Pro 10/15: ETH0 = X4, ETH1 = X6 Einstellungen mit „Save“ abspeichern. Falls gewünscht, weitere Einstellungen in der Web-Konfiguration aufrufen und ändern (z. B. „Systzeit“, Display-Auflösung Targetvisu). Berghof Automation GmbH | Arbachtalstrasse 26 | 72800 Eningen | www.berghof-automation.com S_B-Primis_DC-Pro_DE_1.0.docx... -
Seite 60: On-Screen Konfiguration
Abb. 41: Hauptbildschirm des Geräts Um die IP-Adresse über das Display zu ändern, Symbol „Einstellungen“ (1) drücken. Die Seite mit den Netzwerkeinstellungen des Geräts erscheint. Abb. 42: Netzwerkeinstellungen Berghof Automation GmbH | Arbachtalstrasse 26 | 72800 Eningen | www.berghof-automation.com S_B-Primis_DC-Pro_DE_1.0.docx... -
Seite 61: Bedienung
CODESYS inaktiv: Die Firmware steuert die LEDs an. CODESYS aktiv: Ausschließlich das CODESYS Laufzeitsystem (CODESYS-Runtime) steuert die LEDs an. Positionen der Betriebsstatus-LEDs Die Run/Stop- und Error-LEDs zeigen den Systemstatus an. Berghof Automation GmbH | Arbachtalstrasse 26 | 72800 Eningen | www.berghof-automation.com S_B-Primis_DC-Pro_DE_1.0.docx... -
Seite 62: Abb. 44: Positionen Der Betriebsstatus-Leds
Grün angezeigt. So lange die Run/Stop-LED gelb blinkt: Das Gerät arbeitet und darf nicht ausgeschaltet werden. Während des Bootvorgangs gibt das Gerät keine Warnungen über die LEDs aus. Berghof Automation GmbH | Arbachtalstrasse 26 | 72800 Eningen | www.berghof-automation.com S_B-Primis_DC-Pro_DE_1.0.docx... -
Seite 63: Funktionstaster S1
Ein Wechsel des fest eingebauten Akkus durch den Anwender ist nicht vorgesehen, sondern muss fachkundig durch den Hersteller durchgeführt werden. Für Akkus/Batterien UN 3091 -PI 970 Section II Button Cell gelten weitere Informationen gemäß PSDS/MSDS der Hersteller. Berghof Automation GmbH | Arbachtalstrasse 26 | 72800 Eningen | www.berghof-automation.com S_B-Primis_DC-Pro_DE_1.0.docx... -
Seite 64: Microsd-Card (Nur Ab S03)
Die Lebensdauer der vergoldeten Kontakte beträgt bis zu 10.000 Steckzyklen. Das microSD-Card Laufwerk hat einen Push-in/Push-out Steck- und Auswurfmechanismus. Um Fehlfunktion zu vermeiden, darf die microSD-Card nicht durch Ziehen entfernt werden. Berghof Automation GmbH | Arbachtalstrasse 26 | 72800 Eningen | www.berghof-automation.com S_B-Primis_DC-Pro_DE_1.0.docx... -
Seite 65: Fehlerbehebung
Firewall/Anti-Viren-Programme am PC prüfen. 6.4.2. Bei Fehlerstopp Über Webbrowser auf Gerät einloggen. Fehlerursache feststellen (Diagnostics > PLC Log/System Log). Fehlerursache beheben. Gerät neu starten (Reset am Gerät). Gerät ist einsatzbereit. Berghof Automation GmbH | Arbachtalstrasse 26 | 72800 Eningen | www.berghof-automation.com S_B-Primis_DC-Pro_DE_1.0.docx... -
Seite 66: Wartung / Instandhaltung
Keinen übermäßigen Druck auf die Frontseite ausüben und Gerät nicht verbiegen. Um Störungen durch unbeabsichtigte Betätigung auszuschließen, Gerät zur Reinigung des Front-Panels ausschalten. Oberflächen nur mit einem trockenen, fusselfreien Tuch reinigen. Berghof Automation GmbH | Arbachtalstrasse 26 | 72800 Eningen | www.berghof-automation.com S_B-Primis_DC-Pro_DE_1.0.docx... -
Seite 67: Chemische Beständigkeit
Acetonitril, Alkalicarbonat, Ammoniak < 32 %, Salmiak < 10 %, Bichromat, Ätzkali (Kalilauge) < 2 % Natriumhydroxid 50 %, Kühlflüssigkeit (Hysol X), Dieselöl, Rizinusöl, Silbernitrat 20 %, Ethylacetat Berghof Automation GmbH | Arbachtalstrasse 26 | 72800 Eningen | www.berghof-automation.com S_B-Primis_DC-Pro_DE_1.0.docx... - Seite 68 Top Job, Jet Dry, Gumption, Fantastic, Formula 409, Traubensaft, Milch, Ariel, Persil, Wisk, Lenor Downey, Ajax, Vim, Domestos, Vortex, Windex Einwirkung von unter 1 Stunde Eisessig (reine Essigsäure) Berghof Automation GmbH | Arbachtalstrasse 26 | 72800 Eningen | www.berghof-automation.com S_B-Primis_DC-Pro_DE_1.0.docx...
-
Seite 69: Demontage
DC-Pro 4: 4 Befestigungsklammern (2 unten, 2 oben) DC-Pro 7: 6 Befestigungsklammern (3 unten, 3 oben) Gerät so weit aus dem Montageausschnitt drücken, dass die Befestigungsklammern nicht mehr eingerastet sind. Berghof Automation GmbH | Arbachtalstrasse 26 | 72800 Eningen | www.berghof-automation.com S_B-Primis_DC-Pro_DE_1.0.docx... -
Seite 70: Abb. 47: Gerät Aus Montageausschnitt Schieben
ANWENDERHANDBUCH 1.0 | B-PRIMIS DC-PRO SERIE Abb. 47: Gerät aus Montageausschnitt schieben Gerät gleichmäßig nach vorn aus dem Montageausschnitt schieben. Berghof Automation GmbH | Arbachtalstrasse 26 | 72800 Eningen | www.berghof-automation.com S_B-Primis_DC-Pro_DE_1.0.docx... -
Seite 71: Demontage Dc-Pro 10/15
Gerät nicht verkanten. Gerät gegen Herunterfallen sichern, insbesondere beim Herausnehmen des Geräts aus dem Monta- geausschnitt. Abb. 48: Schrauben lösen Schrauben der 6/8 Spannklammern gleichmäßig lösen. Berghof Automation GmbH | Arbachtalstrasse 26 | 72800 Eningen | www.berghof-automation.com S_B-Primis_DC-Pro_DE_1.0.docx... -
Seite 72: Abb. 49: Spannklammern Entfernen
ANWENDERHANDBUCH 1.0 | B-PRIMIS DC-PRO SERIE Abb. 49: Spannklammern entfernen 8 Spannklammern entfernen. Abb. 50: Gerät aus Montageausschnitt schieben Gerät gleichmäßig nach vorn aus dem Montageausschnitt schieben. Berghof Automation GmbH | Arbachtalstrasse 26 | 72800 Eningen | www.berghof-automation.com S_B-Primis_DC-Pro_DE_1.0.docx... -
Seite 73: Entsorgung
Elektronik-Schrott gemäß den nationalen Vorschriften und Gesetzen entsorgen. Sicherstellen, dass die Batterie vollständig entladen ist. Batterie gemäß den nationalen Vorschriften und Gesetzen über eine anerkannte Sammelstelle entsorgen. Berghof Automation GmbH | Arbachtalstrasse 26 | 72800 Eningen | www.berghof-automation.com S_B-Primis_DC-Pro_DE_1.0.docx... -
Seite 74: Technische Daten
224 x 152 x 46 mm 283 x 198 x 55 mm 425 x 280 x 55 mm Gewicht ca. 450 g ca. 600 g 2,5 kg ca. 3 kg Berghof Automation GmbH | Arbachtalstrasse 26 | 72800 Eningen | www.berghof-automation.com S_B-Primis_DC-Pro_DE_1.0.docx... - Seite 75 Touch-Bedienung resistiver Touch Erschütterungsfestigkeit sinusförmig (EN 60068-2-6) Prüfung: Fc 10…150 Hz, 10 m/s² Vibration Schock 15 G (ca. 150 m/s²), 11 ms Dauer, halbsinus (EN 60068-2-27) Prüfung: Ea Berghof Automation GmbH | Arbachtalstrasse 26 | 72800 Eningen | www.berghof-automation.com S_B-Primis_DC-Pro_DE_1.0.docx...
- Seite 76 Anzahl / Art der Schnittstelle 1x 10/100 Base T Anschlusstechnik RJ45 Protokolle TCP/IP, Modbus TCP, BACnet, Profinet EtherCAT-Schnittstelle Anzahl / Art der Schnittstelle 1x EtherCAT (EtherCAT Master) Anschlusstechnik RJ45 Berghof Automation GmbH | Arbachtalstrasse 26 | 72800 Eningen | www.berghof-automation.com S_B-Primis_DC-Pro_DE_1.0.docx...
- Seite 77 Echtzeituhr ja, batteriegepuffert microSD-Card-Steckplatz 1x microSD-Card Digital IN Digital OUT 4x (0,5 A) 2x (–10…+10 V, PT100/PT1000 mit 2-Draht) Analog IN 2x (–10…+10 V, bzw. Rückleiter für 3-Draht) Berghof Automation GmbH | Arbachtalstrasse 26 | 72800 Eningen | www.berghof-automation.com S_B-Primis_DC-Pro_DE_1.0.docx...
- Seite 78 Wie alle Folien auf Polyesterbasis ist Autoflex nicht dafür geeignet, langfristig Autoflex nicht dafür geeignet, langfristig dem direkten Sonnenlicht ausgesetzt zu dem direkten Sonnenlicht ausgesetzt zu werden. werden. Berghof Automation GmbH | Arbachtalstrasse 26 | 72800 Eningen | www.berghof-automation.com S_B-Primis_DC-Pro_DE_1.0.docx...
-
Seite 79: Typenschild
Pos. Bezeichnung Pos. Bezeichnung Produktbezeichnung Seriennummer des Gerätes Bestellnummer/Artikelnummer Versionskennung Produktionsdatum (Jahr/Woche) CE-Kennzeichnung Versorgungsspannung und maximale Entsorgungshinweis Stromstärke Hersteller Herstelleradresse) Logo des Herstellers QR-Code (Identifizierungs-Nr.) MAC-Adressen des Gerätes Berghof Automation GmbH | Arbachtalstrasse 26 | 72800 Eningen | www.berghof-automation.com S_B-Primis_DC-Pro_DE_1.0.docx... -
Seite 80: Gerätevarianten Und Identifikation
Die Bestellung der Optionen erfolgt über die Zusammenstellung "Bestellnummer Option1 Option2 …“ z.B.: S-01010104-0204 S001 S002 H001 Neben der Bestellnummer werden zusätzliche Erweiterungen in Form von Hardware, Software und kundespezifischen Optionen folgendermaßen gekennzeichnet: Berghof Automation GmbH | Arbachtalstrasse 26 | 72800 Eningen | www.berghof-automation.com S_B-Primis_DC-Pro_DE_1.0.docx... -
Seite 81: Abb. 52: Optionslabel
Die in dem jeweiligen Gerät enthaltenen oder installierten Zusatzfeatures sind im Optionslabel aufgelis- tet. Dieses Label ist auf dem Gerät und/oder auf der Verpackung zu finden. Abb. 52: Optionslabel Berghof Automation GmbH | Arbachtalstrasse 26 | 72800 Eningen | www.berghof-automation.com S_B-Primis_DC-Pro_DE_1.0.docx... -
Seite 82: Zertifikate
Angewandte Richtlinien → EMV-Richtlinie 2014/30/EU → RoHS-Richtlinie 2011/65/EU Angewandte Normen → Norm EN 50581:2012 → SPS-Norm EN EN 61131-2:2008-4 → Störaussendung EN 61000-6-3:2012-11 → Sicherheitsbestimmungen DIN EN 61010-2-201 Berghof Automation GmbH | Arbachtalstrasse 26 | 72800 Eningen | www.berghof-automation.com S_B-Primis_DC-Pro_DE_1.0.docx... -
Seite 83: Konformitätserklärung
Produkt zum Download. Beispielpfad: Produkte ➔ Steuerungen / SPS ➔ Display-SPS ➔ Resistiv ➔ Produkt Auf der Seite des Produkts ist ein Link zum Download der Konformitätserklärung: Abb. 53: Download-Menü Berghof Automation GmbH | Arbachtalstrasse 26 | 72800 Eningen | www.berghof-automation.com S_B-Primis_DC-Pro_DE_1.0.docx... -
Seite 84: Kundendienst / Anschriften
ETG Headquarters Ostendstraße 196 90482 Nürnberg info@ethercat.org www.ethercat.org Beuth Verlag GmbH, 10772 Berlin oder VDE-Verlag GmbH, 10625 Berlin VDE Verlag GmbH, 10625 Berlin oder Recherche über Internet: www.iec.ch Berghof Automation GmbH | Arbachtalstrasse 26 | 72800 Eningen | www.berghof-automation.com S_B-Primis_DC-Pro_DE_1.0.docx... -
Seite 85: Anhang
Abb. 28: Zähler mit Capture-Eingang ......................43 Abb. 29: Analoge Eingänge X2 ........................44 Abb. 30: Anschlussbeispiel: Spannungseingang .................... 49 Abb. 31: Anschlussbeispiel: Temperaturmessung ..................50 Abb. 32: Ethernet-Schnittstelle X4 ......................... 51 Berghof Automation GmbH | Arbachtalstrasse 26 | 72800 Eningen | www.berghof-automation.com S_B-Primis_DC-Pro_DE_1.0.docx... - Seite 86 Abb. 49: Spannklammern entfernen ....................... 72 Abb. 50: Gerät aus Montageausschnitt schieben ................... 72 Abb. 51: Typenschild (Beispiel) ........................79 Abb. 52: Optionslabel ............................. 81 Abb. 53: Download-Menü ..........................83 Berghof Automation GmbH | Arbachtalstrasse 26 | 72800 Eningen | www.berghof-automation.com S_B-Primis_DC-Pro_DE_1.0.docx...
