6.3. Bedienung
6.3.1. Statusanzeigen
Die Funktion der Statusanzeigen ist davon abhängig, welche Softwareentwicklungsumgebung auf dem
Gerät zum Einsatz kommt.
Über die Betriebsstatus-LEDs werden der aktuelle Zustand der Spannungsversorgung, der Modul-
Modus sowie Fehlermeldungen angezeigt.
Die Signale der LEDs hängen vom Betriebszustand des Geräts ab:
CODESYS inaktiv: Die Firmware steuert die LEDs an.
CODESYS aktiv: Ausschließlich das CODESYS Laufzeitsystem (CODESYS-Runtime) steuert die
LEDs an.
Positionen der Betriebsstatus-LEDs
Die Run/Stop- und Error-LEDs zeigen den Systemstatus an.

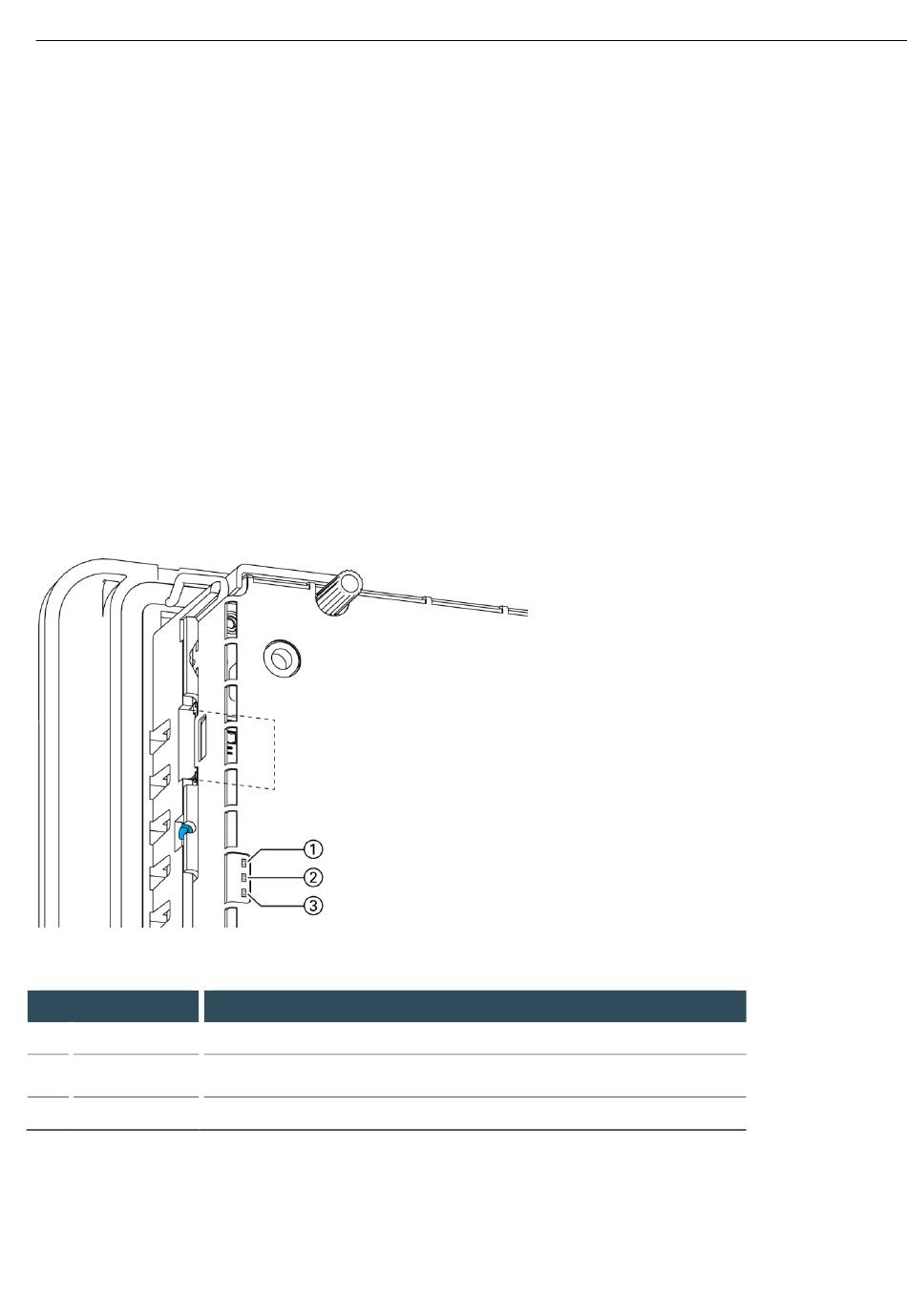

Abb. 45: Positionen der Betriebsstatus-LEDs
LED
1
PWR (grün)
2
Run/Stop
(gelb/grün/rot)
3
Error (rot)
Bedeutung der LED-Anzeigen
Systemzustände werden über Blinksignale der Run/Stop-LED in Gelb angezeigt.
Berghof Automation GmbH | Harretstraße 1 | 72800 Eningen | www.berghof-automation.com
Controller_DC-ET-200X_ECC21XX_DE.docx
Bedeutung
Zeigt korrekte Versorgungsspannung der Modulelektronik an.
Zeigt Systemzustände an.
Zeigt Fehlerstopp an.
